Назначение и область применения

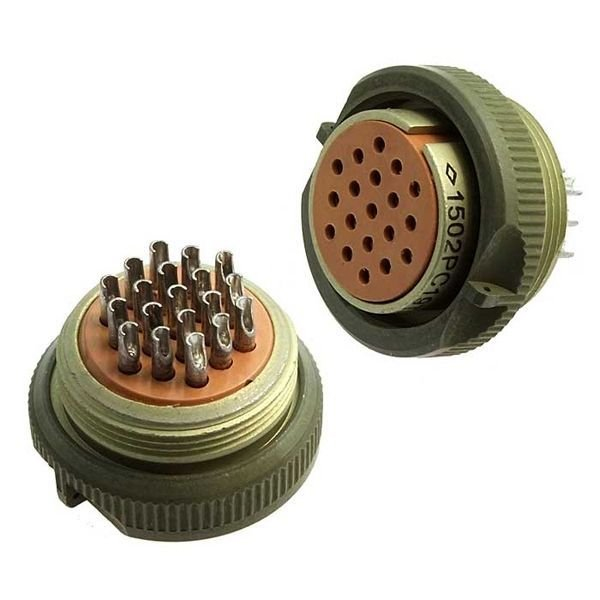

РС19ТВ представляет собой цилиндрический низкочастотный соединитель типа «розетка», предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока. Изделие используется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжное разъёмное соединение кабельных и внутриприборных линий.

Разъём применяется при монтаже кабелей к платам, блокам и приборам. Конструкция обеспечивает многократное подключение и отключение без потери качества контакта, что делает изделие востребованным в измерительной технике, промышленной электронике и аппаратуре связи.

Изделие относится к категории РС19 и рассчитано на работу в электрических цепях с частотой до 3 МГц. Розетка комплектуется под ответную часть — вилку соответствующего типоразмера, образуя разъёмное соединение с фиксацией.

Конструктивные особенности

Розетка РС19ТВ может изготавливаться в вариантах с металлическим кожухом и без кожуха. Сочленение с ответной вилкой выполняется резьбовым или врубным способом — выбор зависит от конкретного исполнения и условий эксплуатации.

• Количество контактов — 19.
• Корпус металлический, обеспечивающий механическую прочность и экранирование.
• Изолятор из карболита или аналогичного диэлектрического материала.
• Контакты с серебряным или золотым покрытием для низкого переходного сопротивления.
• Стойкость к влаге и коррозии благодаря защитным покрытиям контактов.

Применение серебряного или золотого покрытия контактов снижает окисление поверхностей и сохраняет стабильные электрические параметры при длительном хранении и эксплуатации. Металлический корпус защищает внутренние элементы от механических повреждений и способствует экранированию от внешних помех.

Электрические и эксплуатационные параметры

Разъём рассчитан на максимальное рабочее напряжение до 200 В постоянного или переменного тока. Сопротивление контакта не превышает 5 мОм, что гарантирует минимальные потери сигнала в точке соединения.

Сопротивление изоляции в нормальных климатических условиях составляет не менее нескольких сотен мегаом, а в ряде исполнений достигает нескольких гигаом. Это обеспечивает надёжное разделение цепей и исключает паразитные утечки между соседними контактами.

Ресурс разъёма рассчитан на несколько сотен циклов сочленения и расчленения — обычно порядка 250. Такой показатель допускает регулярное переподключение аппаратуры без заметного износа контактных пар.

Расшифровка обозначения и приёмка

В условном обозначении РС19ТВ зашифрованы ключевые параметры изделия:

1. «РС» — тип соединителя, цилиндрический разъём.
2. «19» — количество контактов.
3. «ТВ» — всеклиматическое исполнение, допускающее работу в широком диапазоне температур и влажности.

Изделие имеет приёмку «5» и относится к партиям 1980–1988 годов выпуска. Категория приёмки подтверждает соответствие установленным требованиям к качеству и надёжности для применения в аппаратуре специального назначения.

Артикул изделия — 40797. Всеклиматическое исполнение «ТВ» позволяет эксплуатировать розетку в условиях повышенной влажности и значительных перепадов температур без ухудшения электрических характеристик и механической прочности соединения.
