Назначение разъёма РС19ТВ р Копир «5»

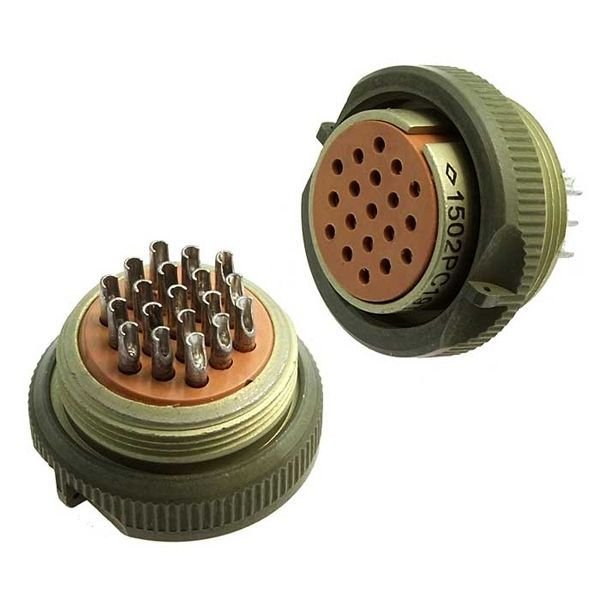

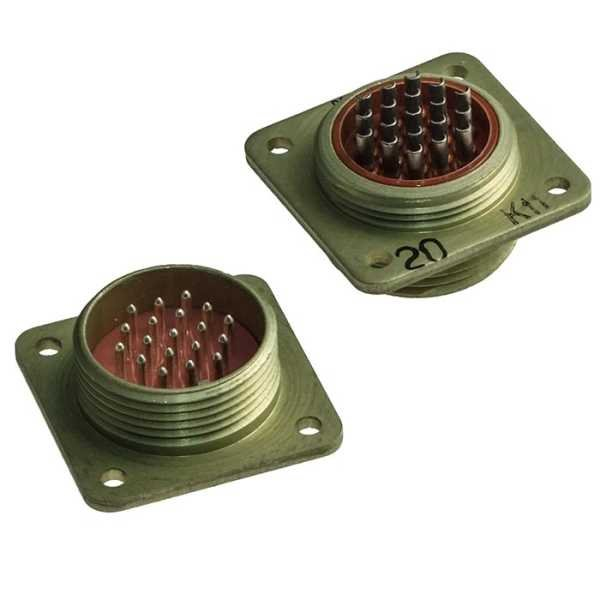

РС19ТВ р Копир «5» — цилиндрический низкочастотный разъём серии РСхТВ, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока. Изделие применяется там, где требуется надёжное многоконтактное соединение с устойчивостью к механическим нагрузкам и климатическим воздействиям. Разъём относится к промышленным соединителям серии РСхТВ и РСГхТВ, для которых пара «вилка плюс розетка» может быть герметичной или негерметичной в зависимости от исполнения.

Артикул изделия — 20714, категория — РС19, производитель — Копир. Поставка осуществляется в заводской упаковке.

Подтверждённые технические особенности

Ниже приведены параметры, которые указываются для данной серии и подтверждаются сведениями поставщиков. Для варианта с обозначением «5» встречается исполнение с серебряным покрытием контактов, что важно учитывать при подборе аналогов и проверке совместимости.

• Количество контактов: 19.
• Тип соединения: резьбовое.
• Максимальное рабочее напряжение: 200 В.
• Максимальный ток: 4 А.
• Сопротивление контактов: не более 0,005 Ом (5 мОм) в зависимости от источника описания.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочий диапазон температур: от минус 60 °C до плюс 85 °C.
• Исполнение: всеклиматическое.
• Минимальная наработка: 1000 часов.
• Ресурс: не менее 250 сочленений-расчленений.
• Приемка: «5».
• Год: 2009.

Область применения

Разъём РС19ТВ р Копир «5» используется в промышленной аппаратуре, приборах и блоках, где необходим надёжный многоконтактный соединитель, устойчивый к климатическим условиям и механическим нагрузкам. Благодаря резьбовому соединению обеспечивается плотная фиксация ответных частей, что снижает риск самопроизвольного разъединения при вибрации.

Типовые сценарии применения включают силовые и сигнальные цепи постоянного, переменного и импульсного тока в составе промышленного оборудования, измерительных и управляющих устройств, а также блоков, эксплуатируемых в широком диапазоне температур. Всеклиматическое исполнение позволяет использовать изделие в неотапливаемых помещениях и на открытом воздухе в составе закрытых корпусов.

Указания при заказе и подборе

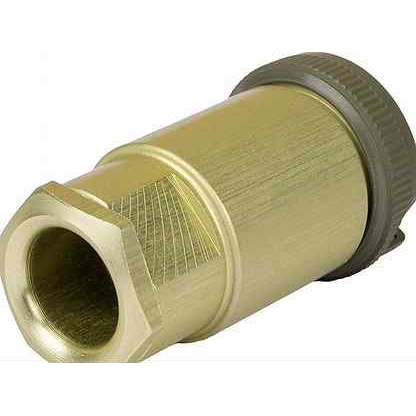

При заказе следует уточнять, какая именно часть требуется: розетка или вилка, исполнение с кожухом или без него, а также конкретный вариант «5». У серии существует несколько близких модификаций, и у разных поставщиков обозначение может немного отличаться, хотя базовая серия и назначение сохраняются.

Перед монтажом рекомендуется проверить соответствие количества контактов, типа соединения и электрических параметров условиям конкретной цепи. Для варианта с серебряным покрытием контактов важно учитывать совместимость с ответной частью, чтобы обеспечить стабильное переходное сопротивление в течение всего срока службы.
