РС19ТВ: надёжный 19-контактный разъём для радиоэлектронной аппаратуры

РС19ТВ — цилиндрический низкочастотный электрический соединитель с 19 контактами, рассчитанный на создание разъёмных соединений в цепях постоянного, переменного и импульсного тока. Конструкция с резьбовым сочленением помогает обеспечить устойчивый механический контакт и предотвратить случайное разъединение в процессе эксплуатации.

Разъёмы серии РС19ТВ применяются в радиоэлектронной аппаратуре общего и специального назначения, измерительной технике, системах управления, шкафах автоматики, приборных панелях и кабельных жгутах.

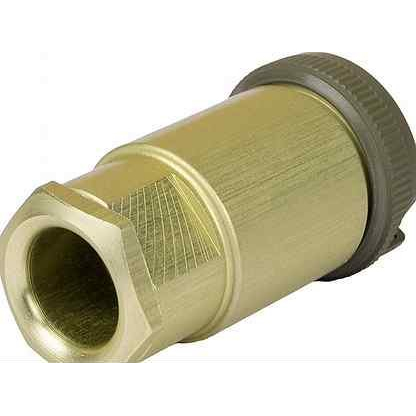

Конструкция РС19ТВ

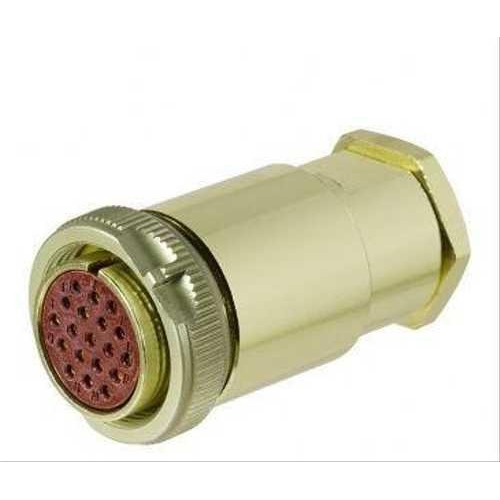

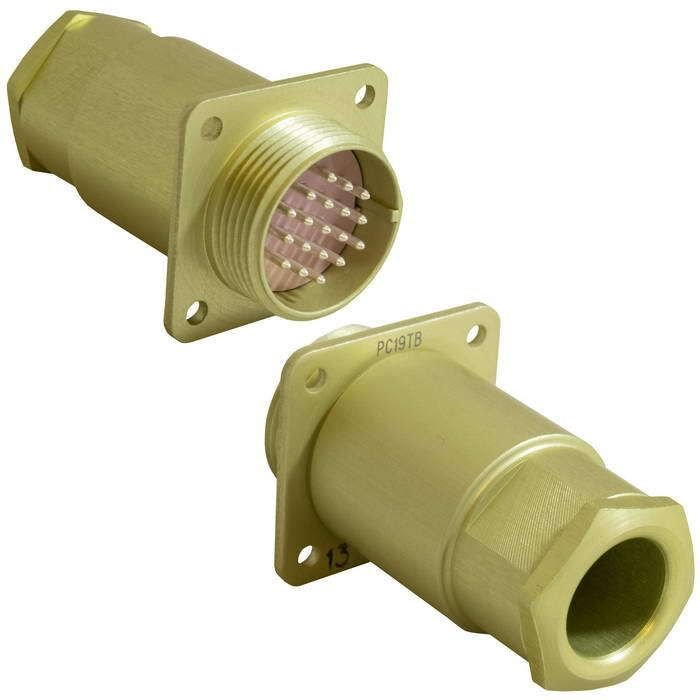

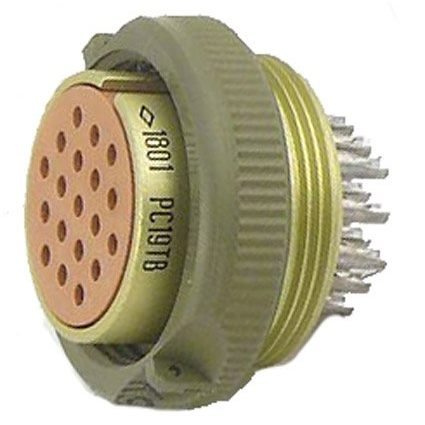

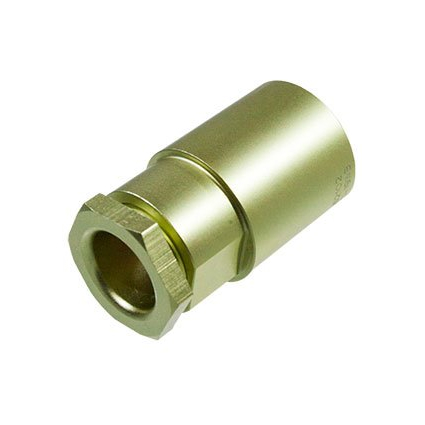

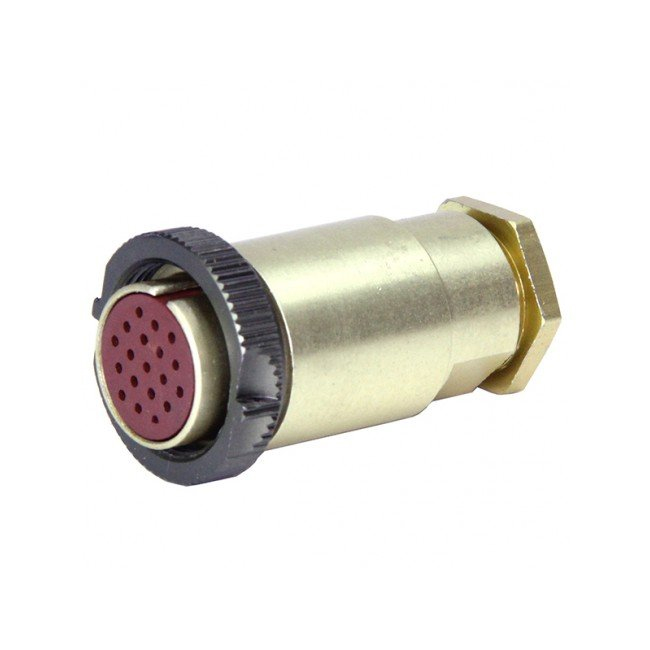

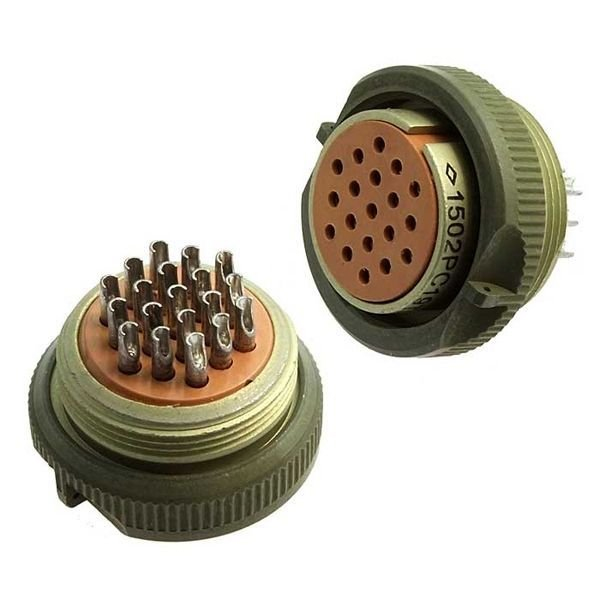

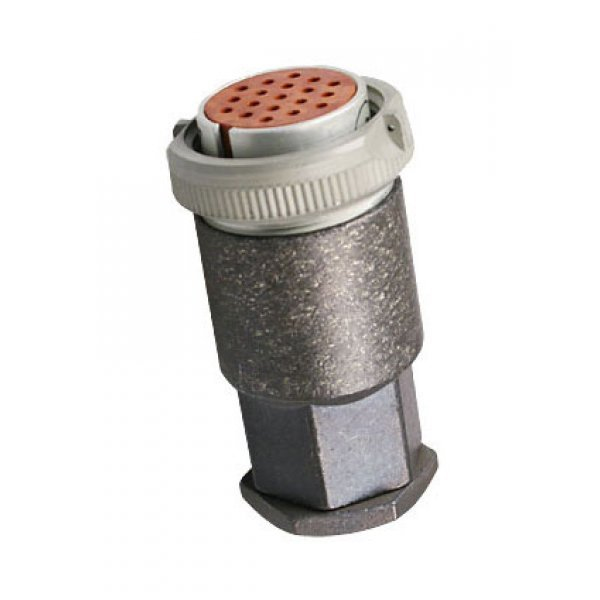

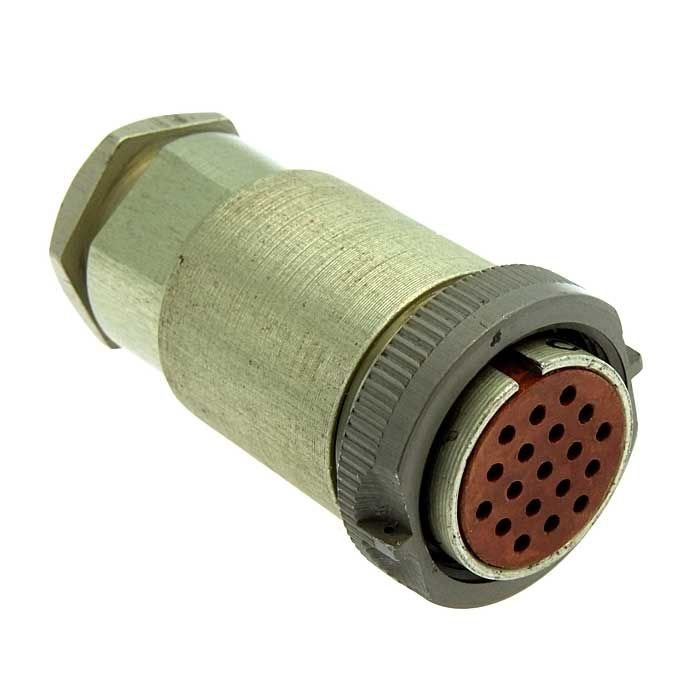

Маркировка РС19ТВ указывает на исполнение соединителя серии РС с 19 контактами и всеклиматическим, тропикоустойчивым вариантом применения. В зависимости от конкретной модификации изделие может выполняться в виде блочной вилки или розетки, с кожухом либо без него.

Ключевые конструктивные особенности:

• 19 круглых штыревых контактов диаметром около 1 мм

• Резьбовой способ сочленения ответных частей

• Одношпоночная поляризация корпуса

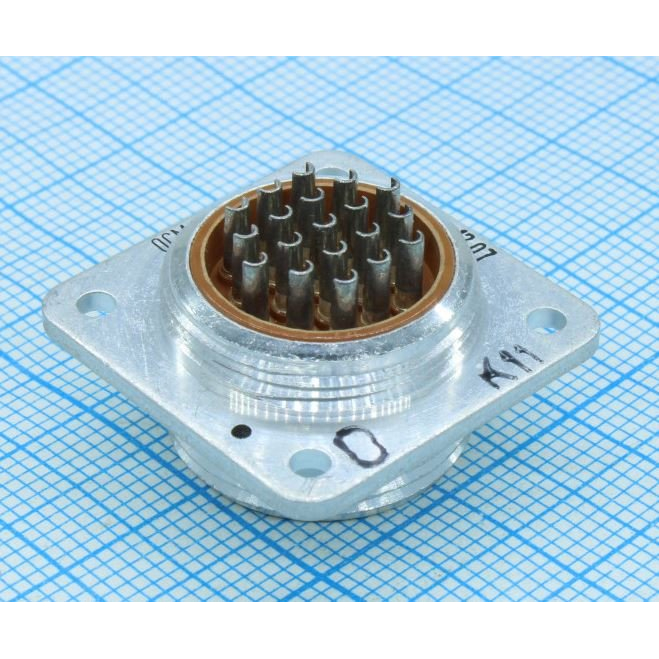

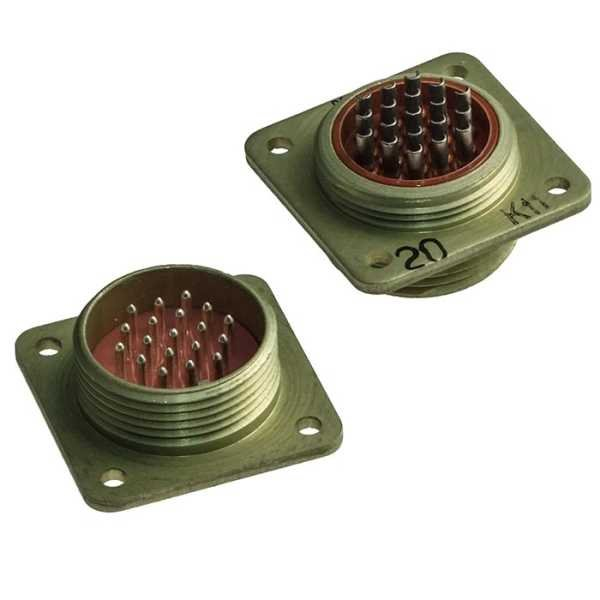

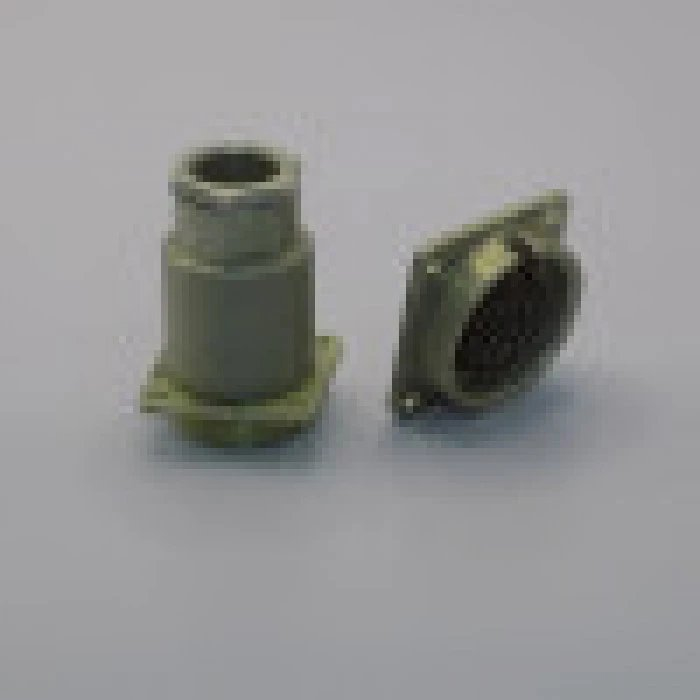

• Панельное крепление блочной части

• Электрическое присоединение контактов пайкой

• Негерметичное исполнение для внутреннего монтажа

• Серебряное покрытие контактов в исполнениях с индексом «ТВ»

Одношпоночная ориентация исключает неправильную стыковку вилки и розетки, а резьбовое соединение повышает стойкость к вибрациям, ударам и случайным механическим нагрузкам.

Основные характеристики

Параметры РС19ТВ необходимо уточнять по техническим условиям и паспорту конкретного исполнения, поскольку они могут отличаться в зависимости от варианта конструкции, приёмки и изготовителя. Для распространённых исполнений характерны следующие значения:

Соединители рассчитаны на использование в цепях постоянного тока, переменного тока частотой до 3 МГц, а также в импульсных цепях. Низкое переходное сопротивление контактов важно для стабильной передачи сигналов и питания между блоками аппаратуры.

Где используется разъём РС19ТВ

19-контактная компоновка делает РС19ТВ удобным решением для подключения многожильных кабелей, распределения сигналов между модулями и организации интерфейсных соединений в аппаратуре.

Типичные области применения:

• Радиоэлектронные устройства и блоки управления

• Измерительные комплексы и лабораторные приборы

• Системы промышленной автоматики

• Контрольно-испытательное оборудование

• Аппаратура связи и телемеханики

• Кабельные сборки и внутренние межблочные соединения

• Оборудование, работающее при вибрации, перепадах температуры и высокой влажности

Всеклиматическое исполнение позволяет применять РС19ТВ в широком диапазоне условий окружающей среды. Для ряда исполнений указывается работоспособность при относительной влажности до 98% при +35 °C и температурах от −60 до +85 °C.

На что обратить внимание

При подборе соединителя РС19ТВ важно проверить не только количество контактов, но и полное обозначение изделия. Следует сопоставить тип ответной части — вилку или розетку, наличие кожуха, способ монтажа, вариант приёмки, климатическое исполнение, разводку контактов и допустимую нагрузку на каждый контакт.

Особое внимание стоит уделить фактической распиновке кабельной части. Даже при одинаковом числе контактов неправильная нумерация или несоответствие схемы подключения может привести к ошибкам при монтаже и повреждению подключаемой аппаратуры.

РС19ТВ остаётся востребованным многоконтактным соединителем для задач, где необходимы компактность, фиксированное резьбовое соединение, устойчивость к внешним воздействиям и надёжная передача питания или сигналов в составе промышленной и специализированной электроники.
