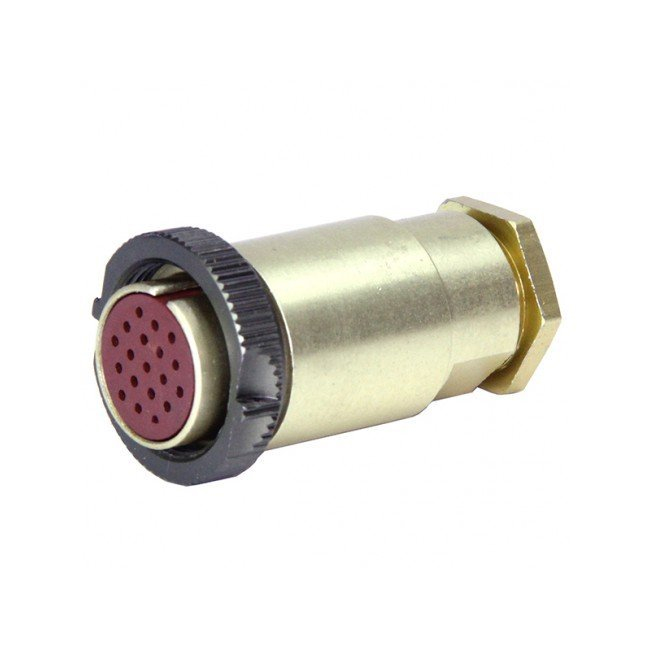

РС19Э РОЗЕТКИ 2002-05г

Цена:

3150 ₽

В наличии: 25 шт.

Технические характеристики

РС19Э розетка

РС19Э — это низкочастотный цилиндрический электрический разъём серии РС‑Э , выполненный в виде розетки (чаще всего кабельной или приборной). Она входит в подобную серию разъёмов, предназначенных для работы в электрических цепях постоянного, переменного и импульсного тока.

Основное назначение

РС19Э розетка используется для соединения и разъединения электрических цепей в радио‑ и электронной аппаратуре общего и специального назначения, в том числе в условиях повышенных механических и климатических воздействий.

Конструкция и тип контакта

Количество контактов — 19 (обозначение «19» в маркировке как раз отражает это).
Конструкция — цилиндрическая, субминиатюрная , с резьбовым сочленением с вилкой, обеспечивающим надёжную фиксацию и выдержку вибраций.
Поляризация корпуса — одношпоночная , что исключает неправильное подключение.

Электрические и климатические параметры

Предназначена для низковольтных цепей с максимальным рабочим напряжением порядка до 200 В , ток на контакт обычно до нескольких ампер (например, порядка 2–4 А на контакт в типовых исполнениях).
Рабочая температура — примерно от −60 до +85 °C , что позволяет использовать разъём в достаточно широком диапазоне климатических условий.
Соединитель рассчитан на частоты тока до 3 МГц (постоянный, переменный и импульсный ток), что типично для аналоговой и цифровой аппаратуры.

Особенности исполнения «Э»

Индекс «Э» в обозначении говорит о дополнительных требованиях к токопроводности по стыкам сопрягаемых деталей , то есть повышенной надёжности токопрохождения по корпусным соединениям разъёма. Контакты могут быть покрыты серебром или золотом , в зависимости от конкретного исполнения.

Описание

Назначение разъёма РС19Э розетки

РС19Э розетка представляет собой низкочастотный цилиндрический электрический соединитель серии РС-Э. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в радиоэлектронной аппаратуре общего и специального назначения. Конструкция разъёма обеспечивает стабильное соединение и разъединение цепей в условиях повышенных механических нагрузок, вибраций и широкого диапазона климатических воздействий.

Соединитель применяется в приборных и кабельных соединениях, где требуется надёжный резьбовой контакт и защита от случайного рассоединения. Розетка рассчитана на частоту тока до 3 МГц, что делает её применимой в аналоговых и цифровых схемах, измерительном оборудовании, блоках питания и устройствах связи.

Конструктивные особенности и электрические параметры

Количество контактов в розетке — 19, что отражено цифровым индексом в маркировке. Корпус выполнен в цилиндрическом субминиатюрном исполнении. Для сочленения с ответной вилкой используется резьбовой механизм, гарантирующий прочную фиксацию и устойчивость к вибрационным нагрузкам. Одношпоночная поляризация корпуса исключает возможность неправильного подключения.

Изделие ориентировано на низковольтные цепи. Максимальное рабочее напряжение составляет порядка 200 В. Токовая нагрузка на один контакт в типовых исполнениях достигает от 2 до 4 А. Диапазон рабочих температур лежит в пределах от минус 60 до плюс 85 градусов Цельсия, что позволяет эксплуатировать розетку в жёстких климатических условиях.

Индекс «Э» в обозначении указывает на повышенные требования к токопроводности по стыкам сопрягаемых деталей. Это обеспечивает улучшенную надёжность прохождения тока через корпусные соединения разъёма. В зависимости от конкретного исполнения контакты могут иметь серебряное или золотое покрытие, снижающее переходное сопротивление и повышающее коррозионную стойкость.

Применение и совместимость

Розетка РС19Э используется в составе многоконтактных соединителей для передачи сигналов и питания. Основные области применения:

Радиоэлектронные блоки и узлы аппаратуры специального назначения
Измерительные и испытательные комплексы
Системы связи и телекоммуникационное оборудование
Промышленная автоматика и контрольно-управляющие цепи
Устройства, эксплуатируемые в условиях повышенной вибрации и перепадов температур

Розетка сопрягается с соответствующими вилками серии РС-Э, имеющими идентичную поляризацию и количество контактов. Резьбовое соединение обеспечивает стабильный электрический контакт даже при длительной эксплуатации в подвижных установках. Конструктивная совместимость с аппаратурой, выпущенной после 2002 года, определяется типоразмером корпуса и схемой расположения контактов.

Изделие рассчитано на многократные циклы сочленения и расчленения. Качество токопроводящих покрытий и усиленная конструкция стыков позволяют использовать розетку в цепях, где предъявляются требования к минимальному переходному сопротивлению и стабильности электрических характеристик во времени. Применение соединителя целесообразно в аппаратуре, работающей при частотных сигналах до 3 МГц и требующей экранирования корпусных соединений.
