РС19АТВ розетка

РС19АТВ — это цилиндрический низкочастотный соединитель в виде розетки, предназначенный для электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока. Он широко применяется в радиоэлектронной аппаратуре для соединения и разъединения цепей.

Назначение

Розетка РС19АТВ используется во внутренних монтажах специального и общего назначения, включая приборы электроники и контрольно-измерительную технику. Она относится к субминиатюрным моделям с резьбовым сочленением и всеклиматическим тропикоустойчивым исполнением (ТВ).

Технические характеристики

Максимальное рабочее напряжение составляет 200 В, ток на контакт — до 4 А. Сопротивление изоляции не менее 1000 МОм, сопротивление контактов — не более 5 мОм.

Диапазон рабочих температур: от -60 до +85 °С. Ресурс — 250 циклов сочленения-расчленения, минимальная наработка — 1000 часов.

Конструкция

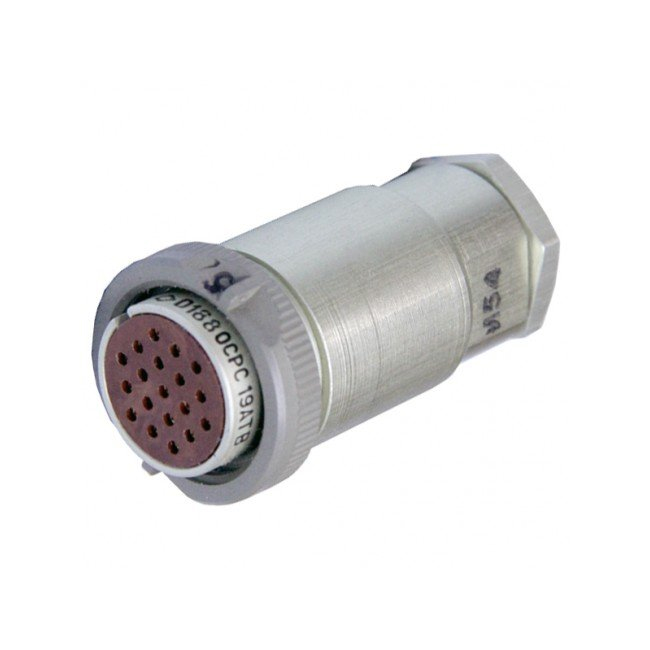

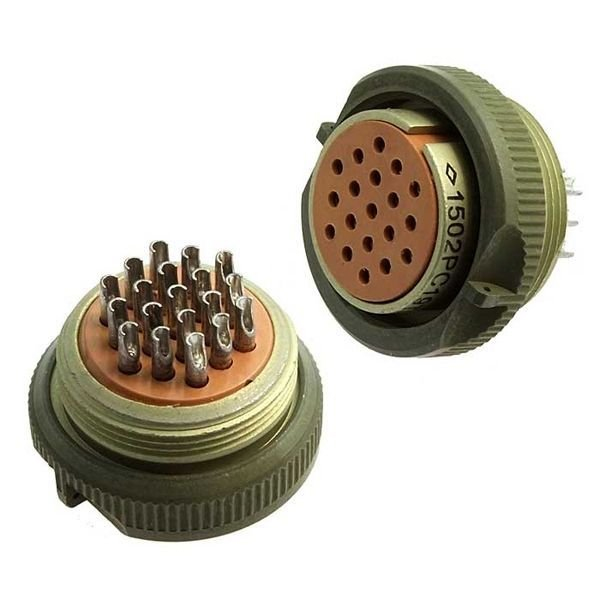

Соединитель имеет 19 контактов диаметром 1 мм из латуни с золотым покрытием (А), алюминиевый корпус с анодированием. Монтаж — пайка, кабельный тип с прямым патрубком и кожухом, одношпоночная поляризация.

Выдерживает вибрацию (1-5000 Гц, 15 g), удары (до 500 g) и акустические шумы до 150 дБ.
