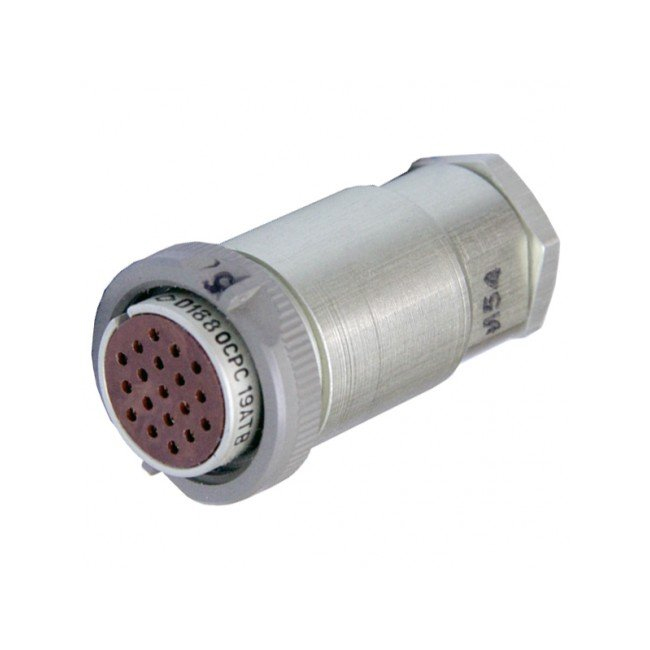

РС19АТВ розетка с кожухом

РС19АТВ — это кабельная розетка с кожухом из серии цилиндрических низкочастотных соединителей РС, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Соединитель имеет 19 контактов круглой формы диаметром 1 мм, выполненных из латуни с золотым покрытием (Au), что обеспечивает низкое сопротивление не более 5 мОм. Максимальное рабочее напряжение — 200 В, ток на разъем до 40 А, интервал температур от -60 до +85°C, климатическое исполнение ТВ (всеклиматическое, тропикоустойчивое).

Конструкция

Корпус из алюминиевого сплава диаметром 22,5 мм и высотой 43 мм с анодированным светло-зеленым покрытием, прямым патрубком, резьбовым сочленением и одношпоночной поляризацией. Изолятор из карболита коричневого цвета, монтаж электрический — пайка, механический — объемный, без уплотнительной втулки и герметичности.

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1-5000 Гц с ускорением 15 g, акустические шумы до 150 дБ, механические удары до 500 g, сопротивление изоляции 1000 МОм. Ресурс — 250 сочленений, наработка не менее 1000 часов, срок хранения до 25 лет.
