Назначение

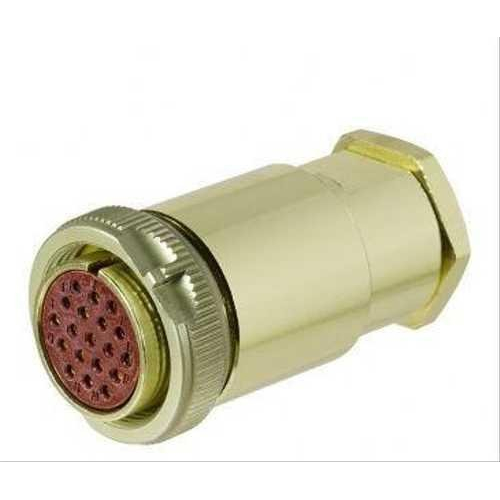

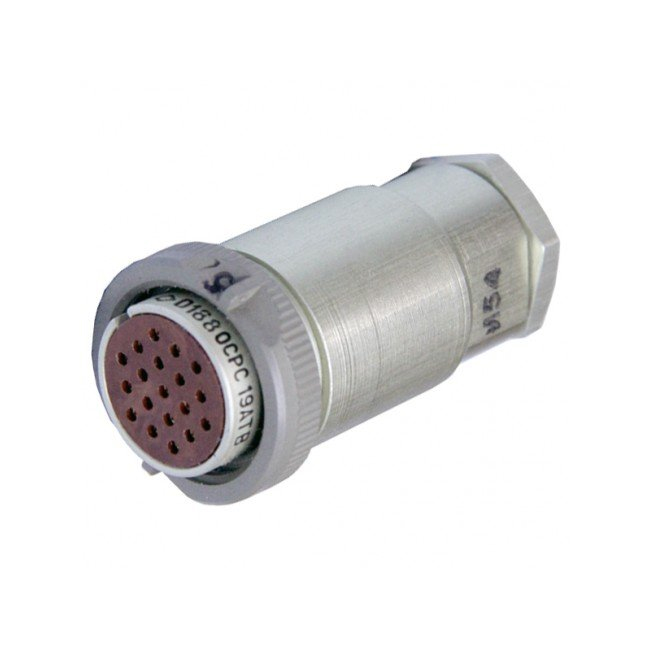

РС19АТВ «Копир» — цилиндрическая низкочастотная кабельная розетка резьбового сочленения, предназначенная для работы в цепях постоянного, переменного и импульсного тока. Изделие применяется там, где требуются компактные габариты, надёжный электрический контакт и механическая фиксация соединения на резьбе.

Розетка относится к серии РС и насчитывает 19 контактов. Это кабельное исполнение с гнездовыми контактами, что определяет её роль как ответной части при подключении кабеля к прибору или аппаратуре.

Подтверждённые особенности

Соединитель рассчитан на напряжение до 200 В и ток до 4 А на контакт. Для него характерны низкое сопротивление контактов, высокая изоляция и работа в широком диапазоне температур. Конструкция включает одношпоночную поляризацию, которая исключает неправильное соединение.

Материалы исполнения: алюминиевый корпус, карболитовый изолятор, резьбовое сочленение. Контакты, в зависимости от партии и производителя, выполняются золочёными или посеребрёнными.

Исполнение «5» относится к конкретному варианту приёмки и комплектации по производителю. Для данного товара указана приёмка «5» и год 2012.

Применение

Розетки РС19АТВ устанавливают в измерительной, радио- и промышленной аппаратуре, где важны компактный корпус, механическая прочность и стабильный электрический контакт. Производитель и продавцы позиционируют РС19АТВ как соединитель для электрических цепей низкой частоты и низкого напряжения.

Типовые сферы использования включают:

• приборную и промышленную технику с низковольтными цепями;
• измерительное оборудование, требующее стабильного контакта;
• радиоаппаратуру с компактными разъёмами резьбового сочленения;
• кабельные сборки, где важна поляризация и исключение ошибок подключения.

Ключевые характеристики

• Артикул: 20711
• Категория: РС19
• Производитель: Копир
• Тип: кабельная розетка резьбового сочленения
• Число контактов: 19
• Номинальное напряжение: до 200 В
• Номинальный ток: до 4 А на контакт
• Приёмка: «5»
• Год: 2012

Эксплуатационные качества

Сочетание алюминиевого корпуса и карболитового изолятора обеспечивает механическую прочность и электрическую изоляцию. Резьбовое сочленение фиксирует соединение и препятствует самопроизвольному разъединению. Низкое сопротивление контактов и высокая изоляция поддерживают стабильную передачу сигнала и питания в низковольтных цепях. Одношпоночная поляризация гарантирует правильную ориентацию при сочленении, что особенно важно в многоконтактных разъёмах серии РС.

Благодаря перечисленным свойствам РС19АТВ «Копир» подходит для аппаратуры, в которой требуется надёжный компактный соединитель с фиксацией на резьбе и предсказуемыми электрическими параметрами.
