Назначение изделия

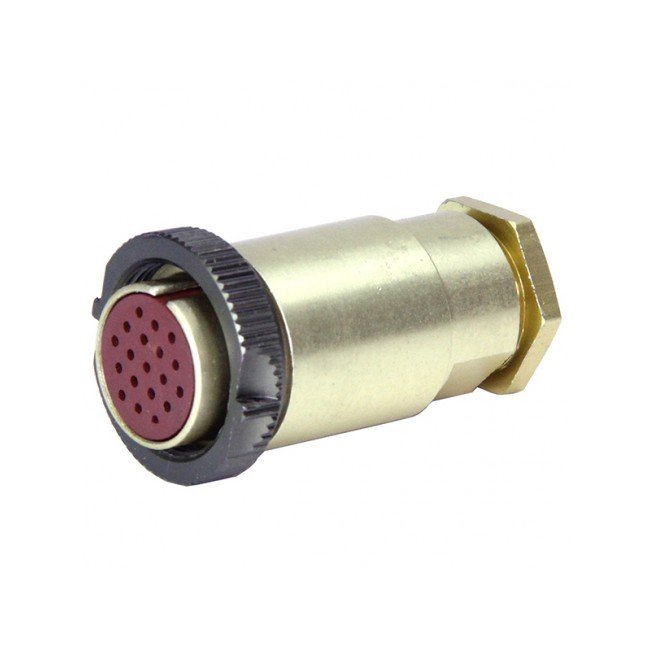

РС19АЭ розетка с кожухом представляет собой электрический цилиндрический разъём, предназначенный для ручного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в составе приборов и устройств, где требуется разъёмное контактирование цепей постоянного, переменного и импульсного токов. Конструкция рассчитана на подключение цепей с током до 4 А на контакт и рабочим напряжением до 200 В.

Разъём используется в электротехнической, контрольно-измерительной и радиоэлектронной аппаратуре. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и защиту контактной группы от самопроизвольного разъединения при вибрациях и механических воздействиях. Одношпоночная поляризация исключает ошибки при соединении.

Подтверждённые особенности и технические характеристики

Соединитель оснащён 19 контактами, выполненными из латуни с золотым покрытием. Индекс "А" в обозначении указывает на наличие золотого покрытия контактных элементов. Такое исполнение обеспечивает низкое переходное сопротивление — не более 0,005 Ом — и повышенную токопроводимость по стыкам. Золотое покрытие также способствует стабильности электрических параметров при длительной эксплуатации и в условиях повышенной влажности.

Корпус изделия изготовлен из алюминиевого сплава с анодированным покрытием. Условный диаметр корпуса составляет 18 мм, габаритные размеры — примерно 22,5 на 43 мм, масса — около 17 г. Анодированное покрытие защищает корпус от коррозии и придаёт поверхности повышенную износостойкость.

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Всеклиматическое исполнение.
• Защита от пыли и брызг.
• Частота переменного тока: до 3 МГц.
• Приёмка «5».

Применение и совместимость

Розетка РС19АЭ с кожухом применяется для коммутации электрических цепей в приборах, работающих с постоянным, переменным и импульсным током. Изделие подходит для установки в электроизмерительную и контрольно-измерительную аппаратуру, а также в радиоэлектронные устройства широкого назначения. Резьбовое сочленение обеспечивает герметичное и механически прочное соединение, что важно при эксплуатации в условиях вибраций и перепадов температур.

Соответствие техническим условиям ТУ АВ0.364.047ТУ1 подтверждает пригодность разъёма для применения в аппаратуре, к которой предъявляются повышенные требования по надёжности электрических соединений. Приёмка «5» означает приёмку заказчика и военную приёмку, что указывает на контроль качества в соответствии с установленными требованиями.

Комплектность и монтаж

Изделие поставляется в виде розетки с кожухом. Подключение проводников осуществляется к контактным элементам, расположенным внутри корпуса. Кожух защищает контактную группу от механических повреждений и внешних воздействий. Год выпуска партии — 2003-09. Артикул изделия — 40796, категория — РС19.
