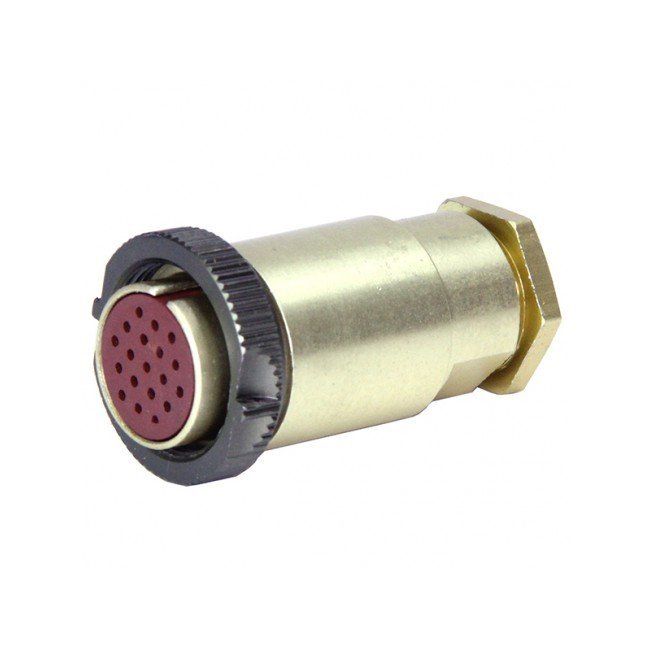

РС19АЭ розетка с кожухом

РС19АЭ — это электрический цилиндрический низкочастотный соединитель в виде кабельной розетки с кожухом, предназначенный для надежного соединения цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет 19 контактов, условный диаметр корпуса 18 мм и рассчитан на рабочее напряжение до 200 В при максимальной токовой нагрузке на контакт 4 А.
Сопротивление контактов не превышает 0,005 Ом, а сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
Рабочий диапазон температур — от -60 до +100 °C, с всеклиматическим исполнением, устойчивостью к вибрации (до 5000 Гц), ударам и повышенной влажности до 98%.

Конструкция и материалы

Розетка выполнена кабельного типа с резьбовым соединением и прямым металлическим кожухом из алюминиевого сплава с анодированным покрытием (светло-серый цвет).
Контакты из латуни с золотым покрытием (индекс "А"), изолятор коричневого цвета, монтаж — объемный пайкой, поляризация одношпоночная.
Габариты: диаметр 22,5 мм, высота 43 мм.

Применение

РС19АЭ используется в цепях постоянного, переменного (до 3 МГц) и импульсного тока для приборных и кабельных соединений, включая электронику и контрольно-измерительные устройства.
Обеспечивает минимум 250 циклов сочленений-расчленений и наработку 1000 часов.
