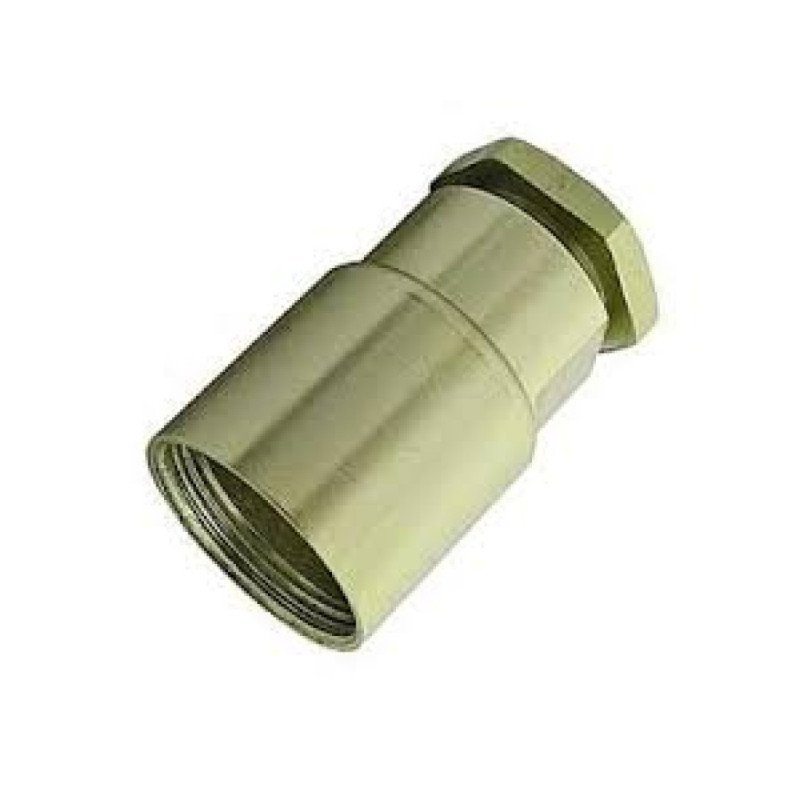

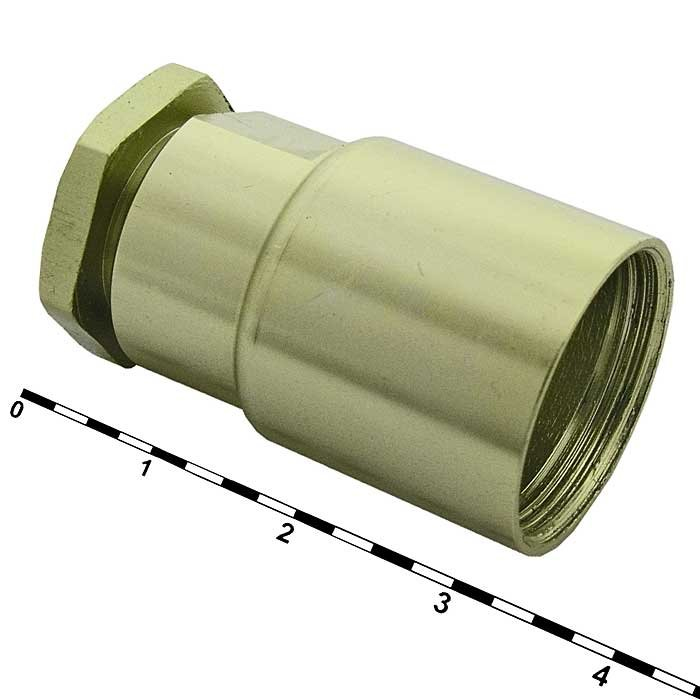

РС19 кожух

РС19 с кожухом — это цилиндрический пылебрызгозащищённый соединитель, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Он состоит из герметичной или негерметичной приборной вилки и негерметичной розетки (блочной или кабельной), с возможностью врубного или резьбового сочленения.

Назначение

Соединители РС19 применяются во всеклиматическом исполнении для внутреннего монтажа, выдерживая вибрацию (1–5000 Гц, до 147 м/с²), удары (до 5000 м/с²), температуры от -60 до +85 °С и пониженное давление до 1,3·10⁻⁴ Па. Диаметр контактов — 1 мм, максимальное напряжение — 200 В, токовая нагрузка на контакт — до 4 А (рабочая — 2,1 А).

Конструкция

Кожух изготавливается металлическим или пластмассовым (например, из стеклонаполненного полиамида ПА-6), с резьбой М18×0,75 для соединения. Габариты типичного кожуха: длина 27 мм, диаметр 23 мм; масса около 4,7 г. Латунные прижимы фиксируют кабель винтами М3×10.

Обозначение

Структура: РС (тип) + 19 (контакты) + Б (врубное)/_ (резьбовое) + А (золото)/_ (серебро). Соответствует ТУ АВ0.364.047 (АШДК.434410.059ТУ), срок хранения — 15 лет.
