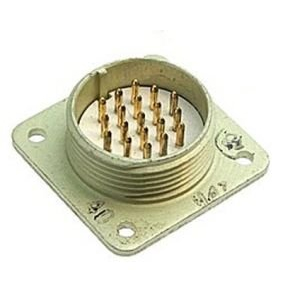

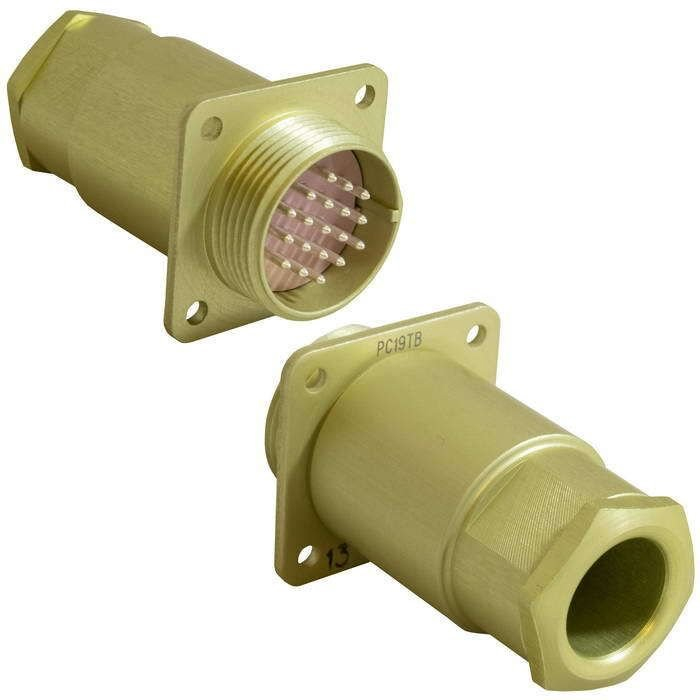

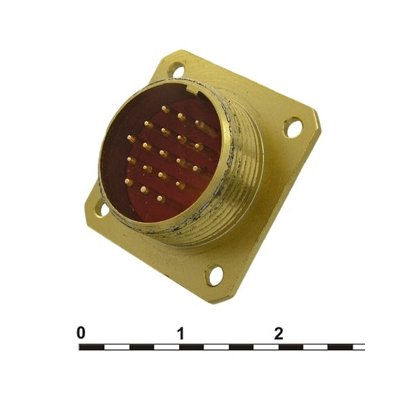

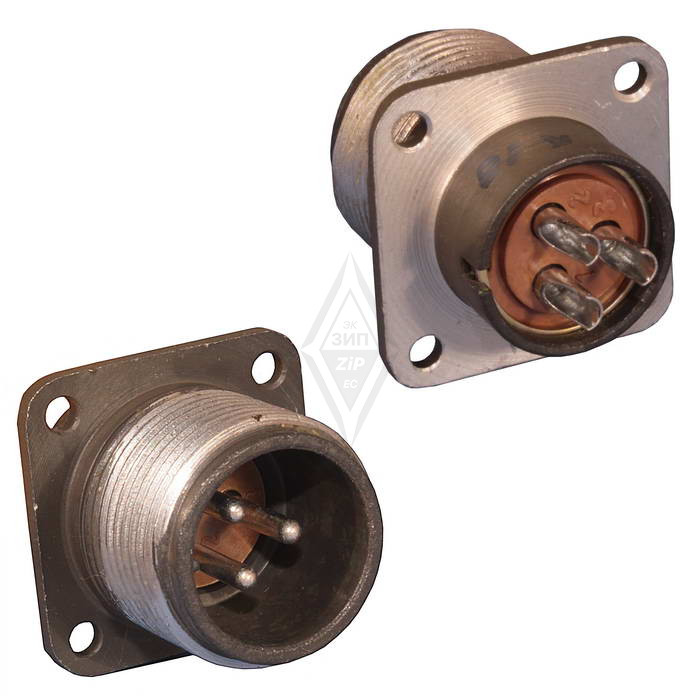

РС-19ТВ ВИЛКИ БЕЗ КОЖУХА (АНАЛОГ) — это низкочастотный цилиндрический субминиатюрный разъём из серии РС, предназначенный для соединения электрических цепей в приборах. Он представляет собой блочную вилку приборного типа с резьбовым сочленением, без кожуха и патрубка, с 19 штыревыми контактами диаметром 1 мм.

Основные характеристики

• Условный размер корпуса — 18, материал корпуса — алюминиевый сплав, изолятор — карболит.

• Номинальное напряжение — 200 В, рабочий ток — до 2,1–3 А на контакт, сопротивление контактов — не более 5 мОм.

• Метод монтажа — объёмный (на блок) или на панель с пайкой, габаритные размеры — около 24×24×16 мм.

Условия эксплуатации

Разъём всеклиматического исполнения ТВ (тропикоустойчивое), работает при температурах от -60 до +85°C, влажности до 98% при +35°C. Выдерживает вибрацию 1–5000 Гц с ускорением 147 м/с², акустические шумы до 150 дБ, ресурс — 500 циклов сочленения.

Применение и особенности

Аналог используется во внутренних цепях приборов для постоянного, переменного (до 5 кГц) и импульсного токов, негерметичный, без уплотнений. Покрытие контактов — золото (Au) или серебро в зависимости от модификации, цвет изделия часто жёлтый или коричневый. Производится как в России/СССР (по ТУ АВ0.364.047), так и аналогами из Китая (No name).
