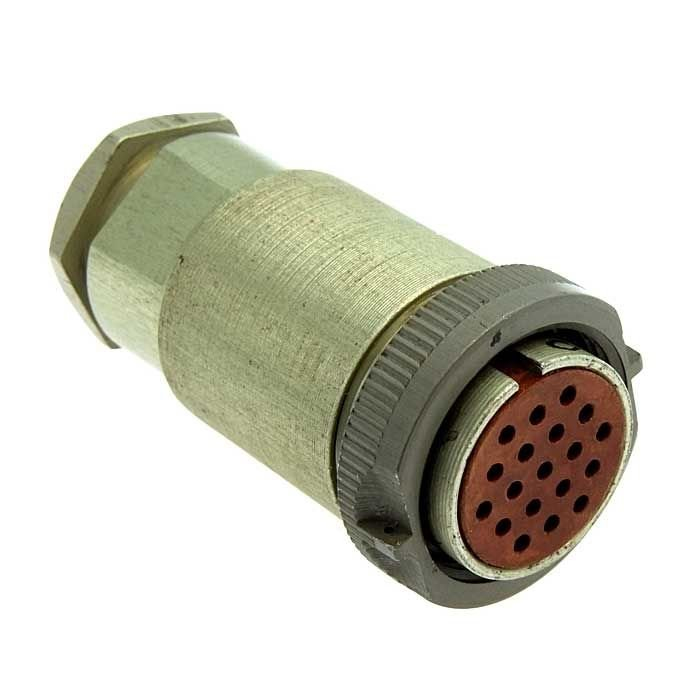

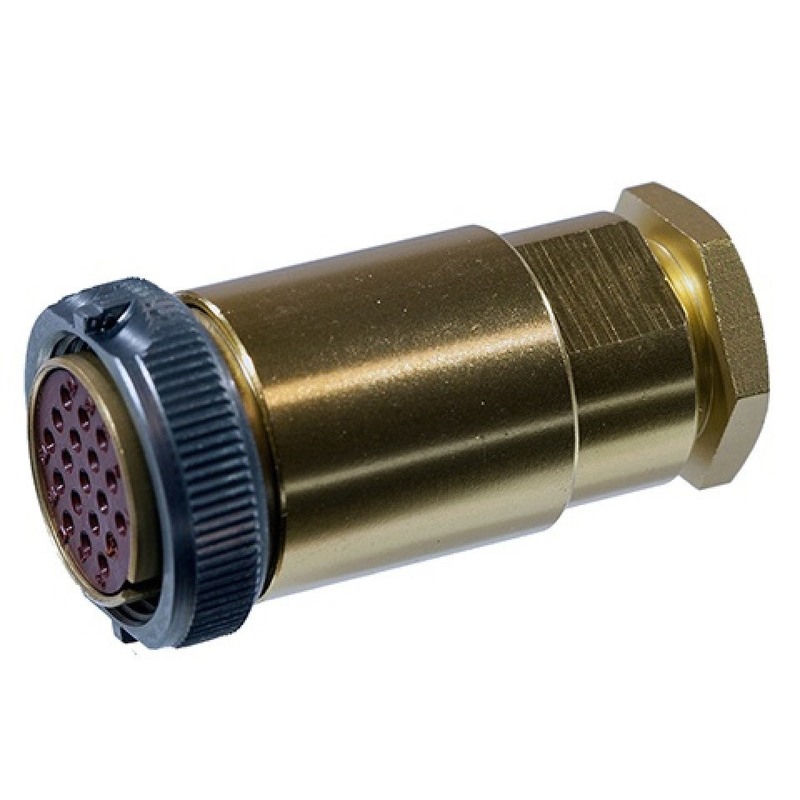

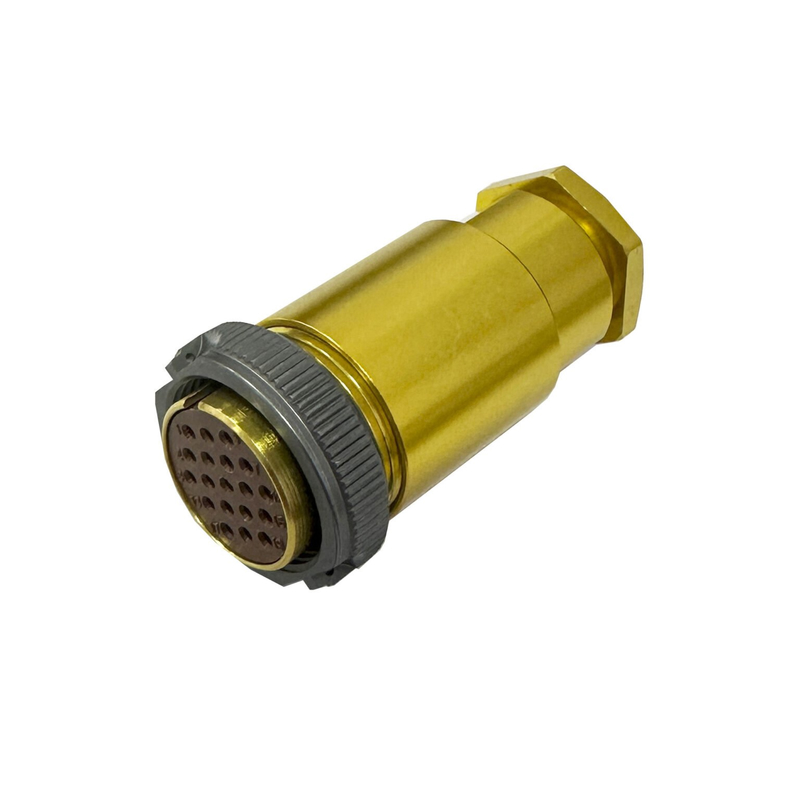

РС‑19ТВ «розетка с кожухом (аналог)» — это низкочастотный цилиндрический субминиатюрный разъём‑розетка, предназначенный для внутреннего монтажа в радио‑ и электронной аппаратуре общего и специального назначения.

Назначение и область применения

Разъём применяется для соединения и разъединения электрических цепей постоянного, переменного тока частотой до примерно 3 МГц и импульсных токов. Устройство используется в промышленной и радиоэлектронной аппаратуре, где требуются надёжные, компактные низковольтные соединения с резьбовым типом сочленения.

Конструкция и исполнение

РС‑19ТВ выпускается как розетка на кабель с кожухом (металлическим или пластмассовым), что обеспечивает жёсткость монтажа и частичную защиту от механических повреждений. Кожух позволяет фиксировать разъём на плате или в корпусе, а резьбовое сочленение с соответствующей вилкой обеспечивает надёжный контакт и удобство сборки/разборки.

Электрические параметры (типовые)

• Количество контактов: 19 штук.

• Максимальное рабочее напряжение: порядка 200 В.

• Ток на один контакт: до примерно 4 А.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

• Сопротивление контакта: не более нескольких мОм (обычно 5 мОм и ниже).

Особенности и аналоги

Серия РС предусматривает поляризацию корпусов по одношпоночной системе, что исключает неправильное подключение. Существуют аналоги РС‑19ТВ от других производителей (в том числе китайских, например, PY04‑19 и т.п.), которые повторяют основные геометрические и электрические характеристики, но могут отличаться конструкцией кожуха и материалами.
