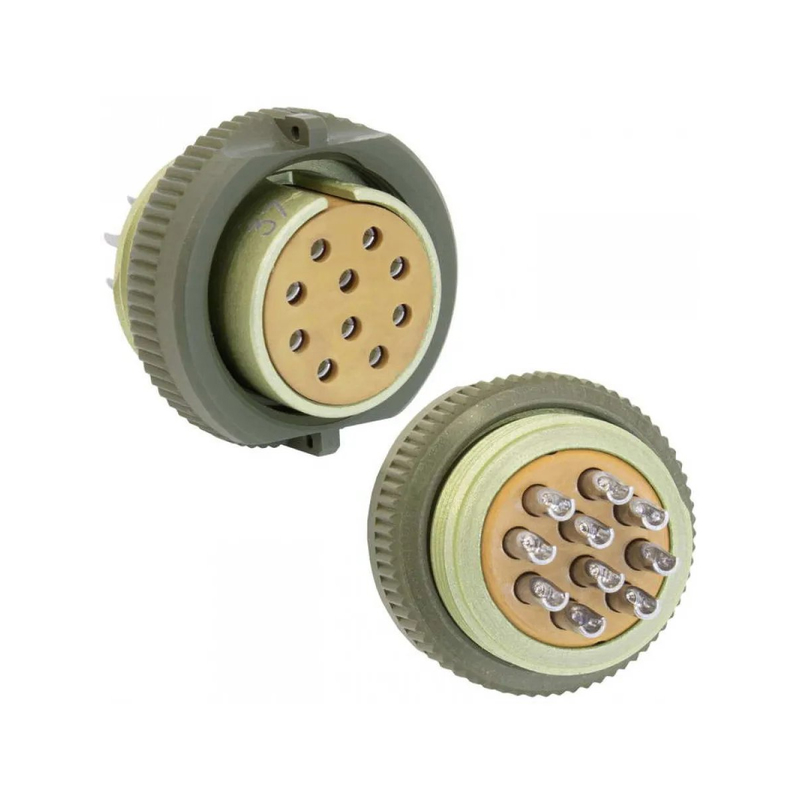

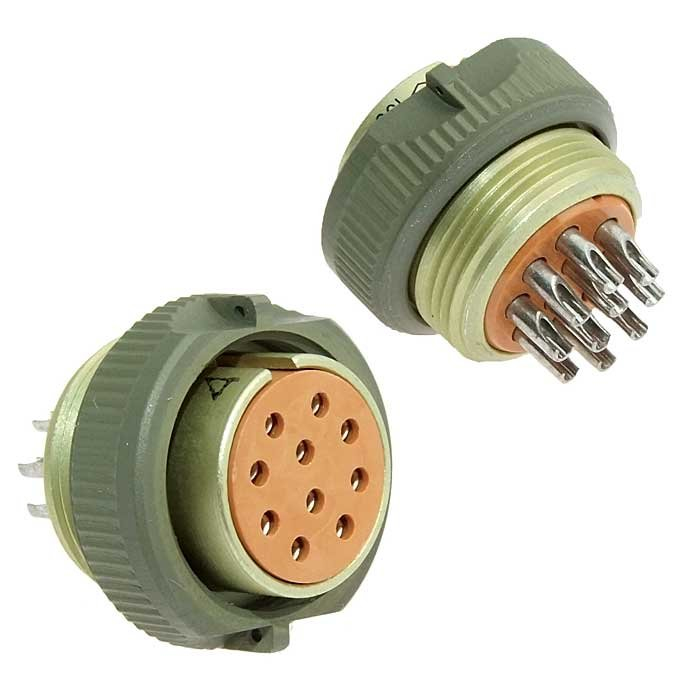

РС10ТВ р с/к КОПИР «ОТК» — это кабельная розетка серии РС, цилиндрический низкочастотный соединитель на 10 контактов, с кожухом и резьбовым соединением. В маркировке «ОТК» обычно указывается приемка отделом технического контроля, то есть изделие прошло заводской контроль качества.

Это соединитель для работы в электрических цепях постоянного, переменного и импульсного тока. Конструкция у него одношпоночная по поляризации, то есть ошибочное сочленение при правильной ориентации исключается.

• Количество контактов: 10.

• Максимальное рабочее напряжение: 200 В.

• Максимальный рабочий ток: до 30 А по одной из карточек товара; в других источниках для той же серии встречается указание до 4 А, поэтому этот параметр лучше сверять по паспорту конкретной партии.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Температурный диапазон: от -60 до +85 °C, у отдельных карточек серии встречается расширение до +100 °C.

• Климатическое исполнение: ТВ, то есть всеклиматическое, тропикоустойчивое.

У разъёма кабельное исполнение, прямой патрубок, гнездовые контакты, корпус с кожухом. Контакты обычно латунные с серебряным покрытием, корпус металлический, изолятор — карболит.

• РС — серия цилиндрических соединителей.

• 10 — число контактов.

• ТВ — всеклиматическое, тропикоустойчивое исполнение.

• р с/к — розетка с кожухом, кабельное исполнение.
