Назначение соединителя

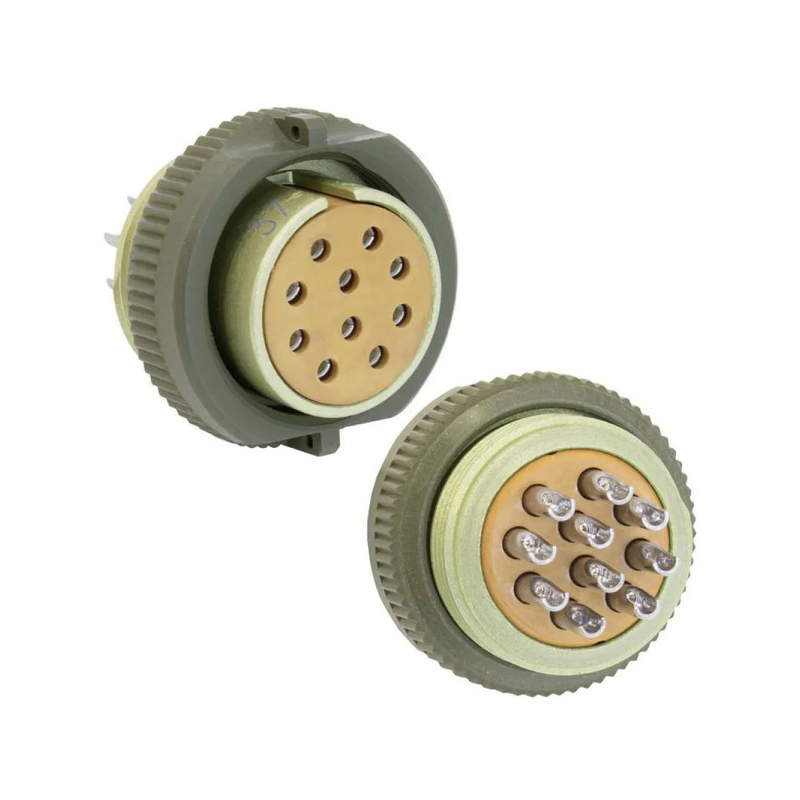

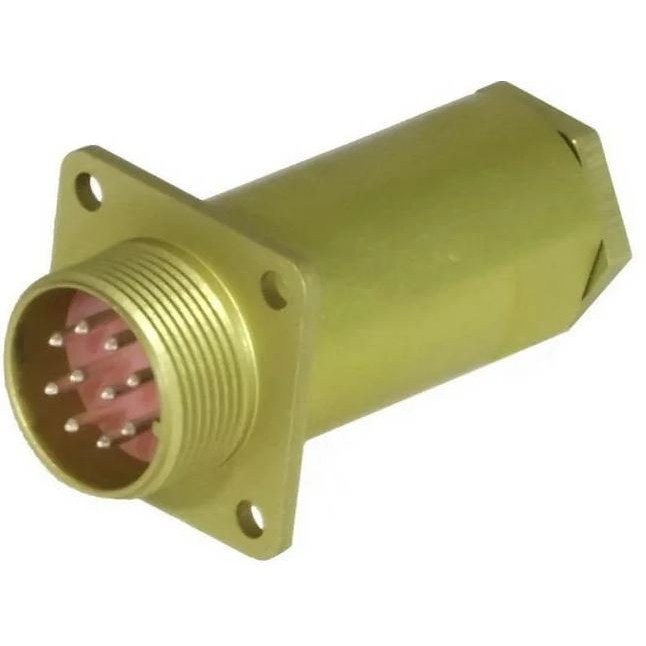

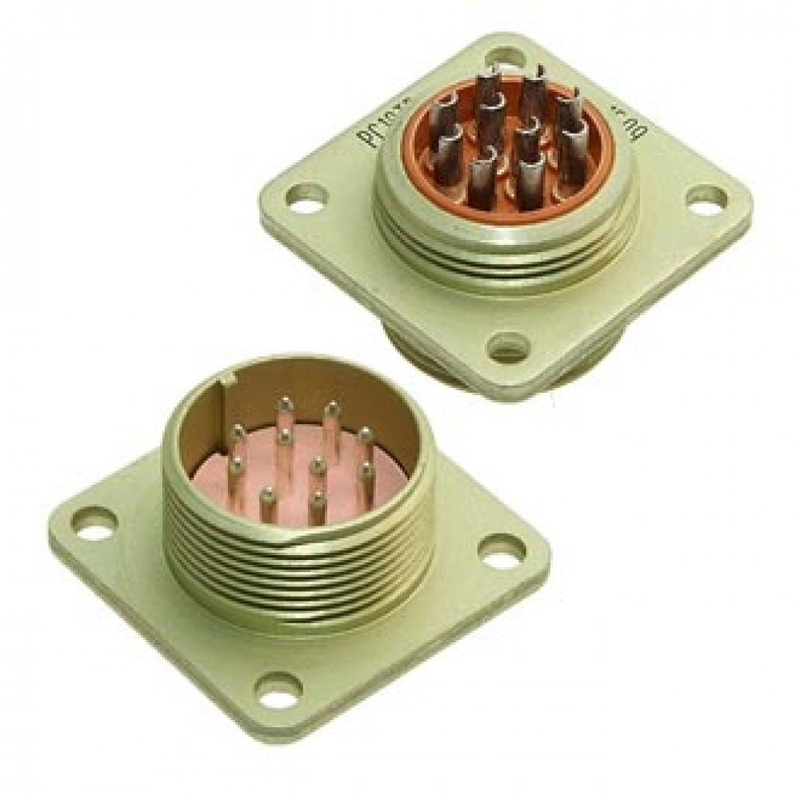

РС10ТВ в с/к Копир «ОТК» — розеточный соединитель серии РС, выпускавшийся ОАО «Копир» (Козьмодемьянск) с видом приемки «1» — ОТК. Это означает, что изделие прошло контроль отдела технического контроля по действующим техническим условиям АШДК.434410.059ТУ. Типономинал «РС10ТВ С/К» расшифровывается как кабельная розетка с кожухом: сокращение «с/к» обозначает «с кожухом».

Соединитель предназначен для электрического соединения цепей постоянного и переменного тока в составе кабельных сборок и жгутов. Конструктивно он относится к цилиндрическим низкочастотным соединителям и функционально представляет собой розетку кабельную с прямым патрубком, контакт-гнездо.

Подтверждённые технические особенности

Ключевые параметры изделия подтверждаются каталожными и техническими данными серии РС10 в климатическом исполнении ТВ.

• Количество контактов — 10 штук, диаметр контактов около 1 мм.
• Материал контактов — латунь с серебряным покрытием.
• Изолятор — карболит коричневого цвета.
• Корпус — из алюминиевого сплава, светло-серый, с анодированным покрытием, диаметром порядка 18 мм и высотой около 41 мм.
• Максимальное рабочее напряжение — до 200 В.
• Максимальный суммарный рабочий ток на разъём — до 30 А, на один контакт — порядка 3–4 А.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Интервал рабочих температур — от минус 60 °C до плюс 85 °C.
• Климатическое исполнение ТВ — всеклиматическое, тропикоустойчивое.
• Ресурс — порядка 250 сочленений-расчленений, минимальная наработка в испытаниях — не менее 1000 часов.

Сочленение и монтаж

Сочленение с ответной вилкой выполняется резьбовым методом, что обеспечивает надёжную фиксацию при механических нагрузках. Поляризация корпуса — одношпоночная, она исключает неправильную стыковку с вилкой и защищает контакты от повреждения при сборке.

Электрический монтаж выполняется пайкой проводников на кабель. Механический монтаж — объёмный, непосредственно на кабеле. Соединитель негерметичный, уплотнительная втулка в конструкции отсутствует, поэтому при эксплуатации в условиях повышенной влажности требуется дополнительная защита места стыка.

Применение и условия эксплуатации

Изделие устойчиво к вибрации и ударным нагрузкам в указанных диапазонах, что допускает его применение в составе подвижных и транспортных кабельных сетей, а также в приборах и оборудованиях, работающих в широком диапазоне температур. Благодаря всеклиматическому тропикоустойчивому исполнению ТВ соединитель подходит для эксплуатации в регионах с жарким и влажным климатом.

Приёмка «ОТК» и указанный год выпуска — 2026 — подтверждают, что изделие относится к партии, проверенной отделом технического контроля. Поставка осуществляется в заводской упаковке, соответствующей комплектации производителя.
