Назначение

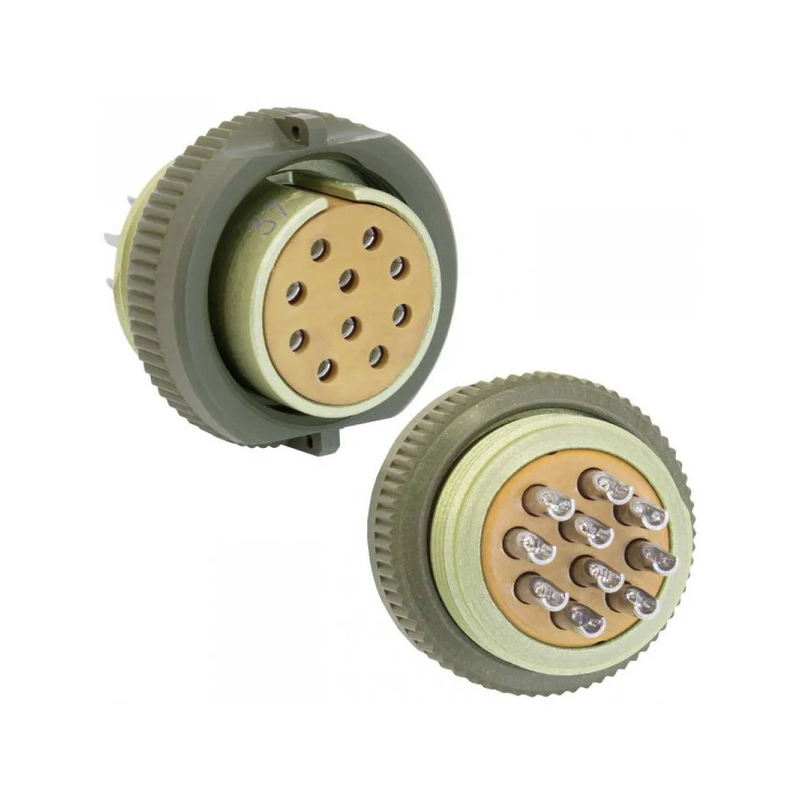

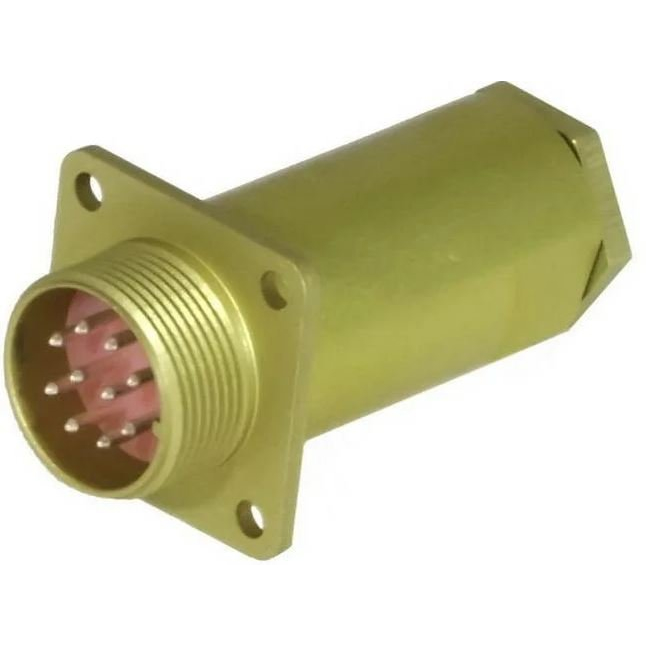

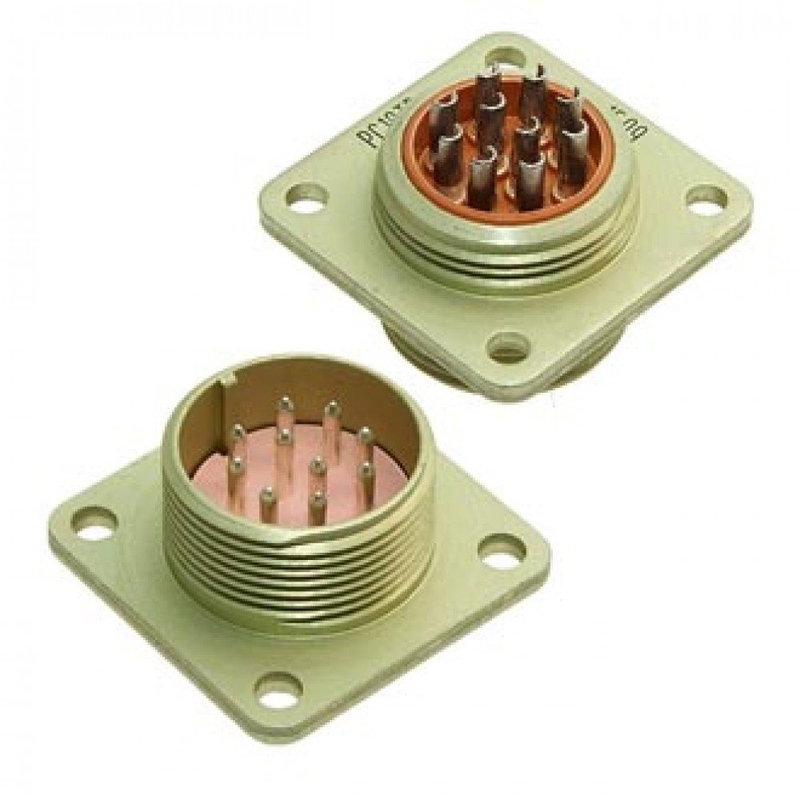

РС10ТВ в с/к Копир «ОТК» — миниатюрный резьбовой цилиндрический низкочастотный разъем-розетка, предназначенный для соединения кабельных жил в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Изделие относится к промышленной серии РС и применяется в отечественной радиоэлектронной аппаратуре. Типоразмер РС — цилиндрический низкочастотный ряд, условный размер корпуса 14.

Розетка кабельная с кожухом используется в основном для подключения кабелей к стационарным устройствам или блокам, в том числе в промышленной электронике, устройствах цифровой индикации, энкодерах и других приборах.

Подтверждённые особенности

Конструкция и материалы

• Количество контактов — 10 штук, гнездового типа, круглого сечения диаметром 1 мм.
• Материал контактов — латунь с серебряным покрытием.
• Корпус выполнен из алюминиевого сплава с анодированным покрытием.
• Тип корпуса — кабельный «с/к» (с кожухом), сочленение резьбовое, поляризация одношпоночная.
• Ориентация контактов обеспечивается шпонкой и пазом.
• Габариты порядка 18 на 41 мм (диаметр на длину).

Электрические параметры

• Максимальное рабочее напряжение — до 200 В.
• Суммарный рабочий ток на соединитель — до 30 А.
• Ток на одиночный контакт — до 3–4 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

Условия эксплуатации

• Обозначение ТВ указывает на всеклиматическое, тропико-устойчивое исполнение.
• Рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 35 градусах Цельсия.
• Допускается работа при пониженном атмосферном давлении порядка 1,3 умножить на 10 в степени минус 4 Па.
• Ресурс — до 250 циклов сочленения-расчленения.
• Минимальная наработка — не менее 1000 часов.

Применение

Разъем применяется для подключения кабелей к стационарным устройствам и блокам в промышленной электронике, устройствах цифровой индикации, энкодерах и других приборах. Всеклиматическое тропико-устойчивое исполнение позволяет использовать изделие в широком диапазоне температур и при повышенной влажности, в том числе в составе отечественной радиоэлектронной аппаратуры.

Вид приемки и производитель

Вид приемки «ОТК» означает, что изделие принято предприятием-изготовителем (ОТК завода) в соответствии с техническими условиями АШДК.434410.059ТУ.

Производитель — ЗАО «Копир» (Козьмодемьянск, Россия). Изделие выпускается в российском исполнении, год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Краткая сводка

1. Артикул — 20699.
2. Категория — РС10.
3. Производитель — Копир.
4. Приемка — «ОТК».
5. Год — 2025.
