Назначение соединителя РС10ТВ р с/к Копир «5»

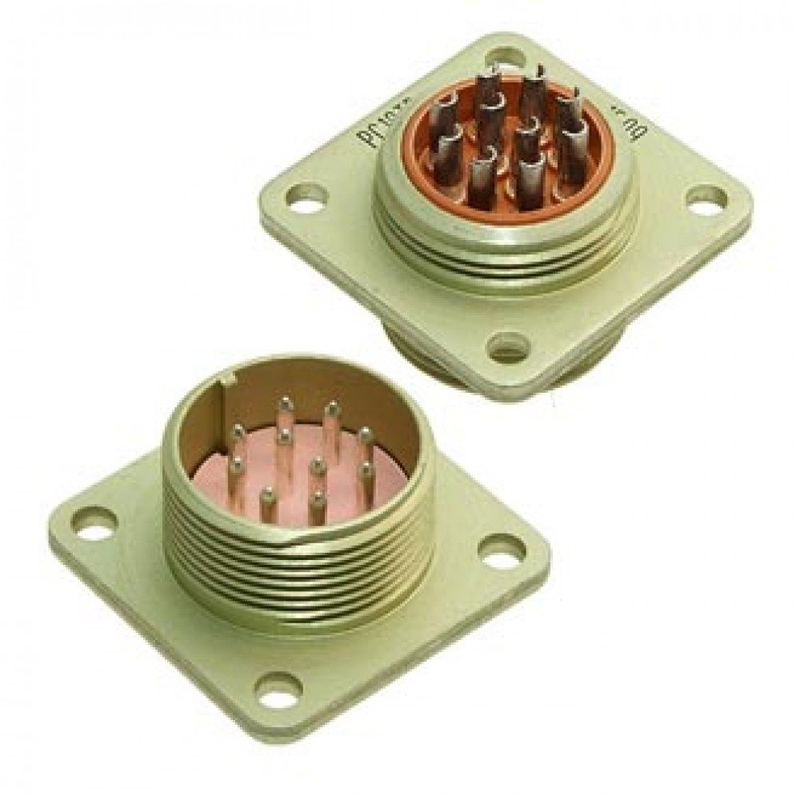

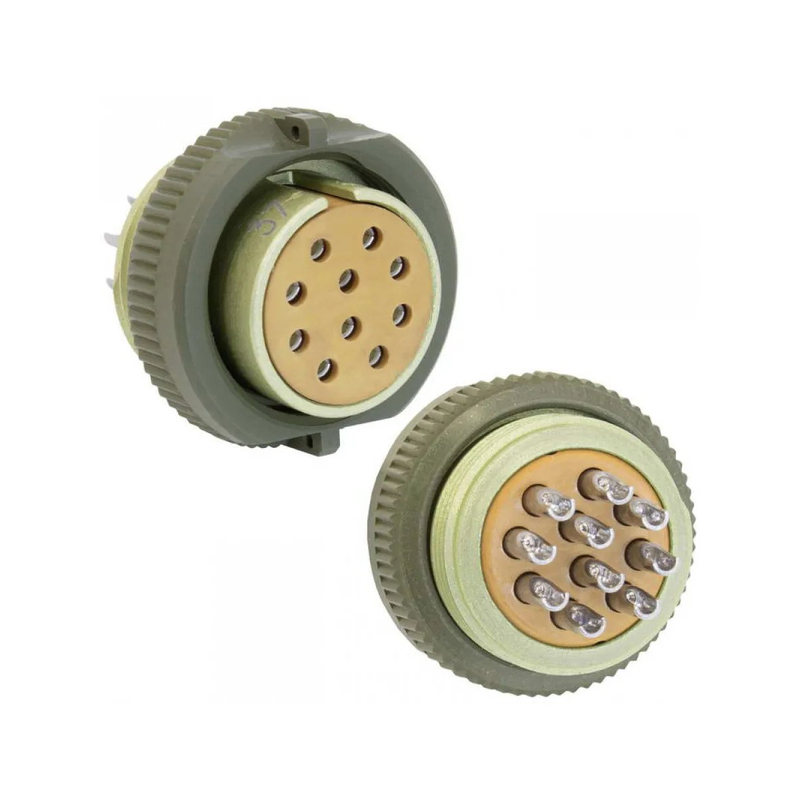

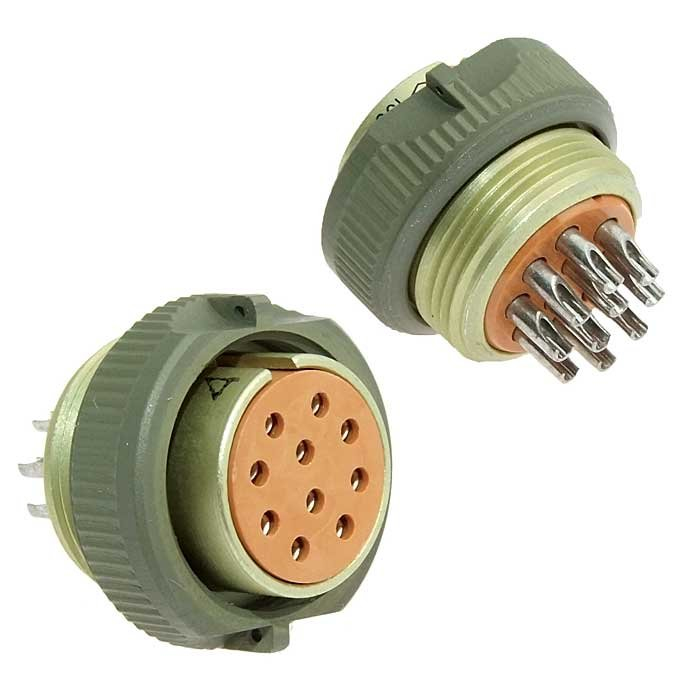

РС10ТВ р с/к Копир «5» — это розетка цилиндрического низкочастотного соединителя производства АО «Завод Копир». Изделие выпускается с кожухом (сокращение «с/к» в наименовании) и предназначено для надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Розетка применяется там, где требуется компактное, прочное и устойчивое к внешним воздействиям разъёмное соединение.

Конструкция соединителя предусматривает резьбовой тип сочленения и одношпоночную поляризацию корпусов. Такое решение исключает неправильное подключение и обеспечивает стабильный контакт даже при механических нагрузках и вибрации. Розетка рассчитана на внутренний монтаж и сочленяется с вилками серий РСТВ или РСАТВ резьбовым способом.

Подтверждённые технические особенности

Изделие имеет приёмку «5» по ТУ АВ0.364.047 и выполнено во всеклиматическом исполнении (обозначение ТВ), что подтверждает его пригодность для эксплуатации в сложных климатических условиях. Ниже перечислены основные подтверждённые характеристики:

• Количество контактов — 10, с серебряным покрытием.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм, в нормальных условиях — не менее 1000 МОм.
• Рабочее напряжение — до 200 В.
• Количество циклов сочленения-расчленения — до 250.
• Диаметр корпуса — 14 мм, резьба — M10x0.75.
• Рабочий диапазон температур — от минус 60 °C до плюс 85–100 °C.
• Материал корпуса — металл, материал изолятора — карболит.
• Исполнение — негерметичный вариант с кожухом для защиты в сложных климатических условиях.
• Год выпуска, указанный в характеристиках, — 2013–14.

Совокупность этих параметров делает розетку пригодной для работы в цепях с умеренными токами и напряжениями, где важны стабильность переходного сопротивления и стойкость к температуре и влажности.

Применение и совместимость

Благодаря герметичности кожуха и прочной металлической конструкции розетка РС10ТВ р с/к Копир «5» широко используется в энкодерах, устройствах цифровой индикации (УЦИ) и промышленной электронике. Она подходит для внутреннего монтажа в приборах и оборудования, где требуется надёжное разъёмное соединение с защитой от неблагоприятных внешних факторов.

Соединитель совместим с вилками РСТВ и РСАТВ, которые присоединяются резьбовым способом. Одношпоночная поляризация корпусов помогает избежать ошибок при сочленении, а резьбовое крепление обеспечивает устойчивость к вибрациям и случайным расчленениям.

Области применения

1. Энкодеры и датчики положения.
2. Устройства цифровой индикации (УЦИ).
3. Промышленная электроника и измерительная техника.
4. Оборудование, эксплуатируемое в широком диапазоне температур и в сложных климатических условиях.

Розетка поставляется в заводской упаковке. Артикул изделия — 20707, категория — РС10, производитель — Копир. Приёмка «5» и всеклиматическое исполнение ТВ подтверждают, что изделие прошло соответствующий контроль и предназначено для ответственных применений.
