Назначение и область применения

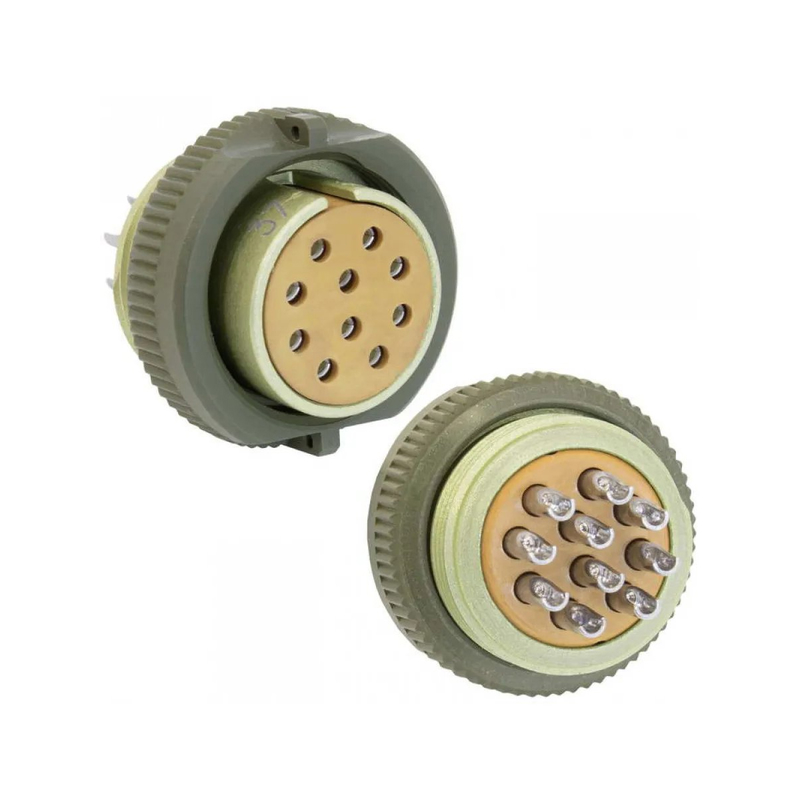

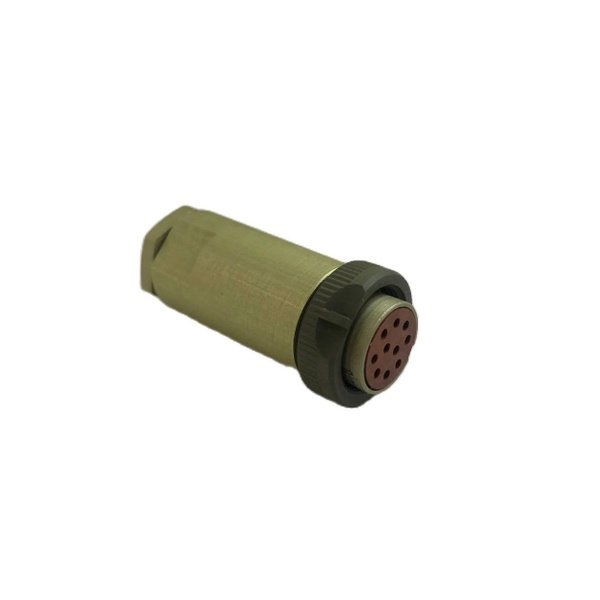

РС10ТВ розетка с кожухом Копир «5» представляет собой низкочастотный цилиндрический субминиатюрный промышленный соединитель российского производства. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц, а также для передачи импульсных сигналов.

Благодаря своим характеристикам розетка широко применяется в энкодерах, устройствах цифровой индикации (УЦИ) и других электронных приборах, где требуется компактное и надежное соединение. Исполнение с кожухом обеспечивает дополнительную защиту контактной группы и места пайки от механических воздействий и внешней среды.

Технические характеристики

Розетка оснащена 10 контактами диаметром 1 миллиметр. Электрические параметры изделия обеспечивают стабильную работу в составе ответственных устройств:

• Сопротивление контактов — не более 5 миллиом.
• Сопротивление изоляции — не менее 1000 мегаом в нормальных условиях.
• Максимальное рабочее напряжение — 200 вольт.
• Рабочий ток на контакт — до 4 ампер.
• Ресурс — 250 сочленений-расчленений.
• Наработка — не менее 1000 часов.

Климатическое исполнение ТВ позволяет эксплуатировать соединитель в самых жестких условиях: от минус 60 до плюс 85 градусов Цельсия при влажности до 98 процентов и пониженном давлении до 1,3 умноженное на 10 в минус четвертой степени паскаля.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава с анодированным покрытием, что обеспечивает коррозионную стойкость и механическую прочность. Материал изолятора — карболит. Одношпоночная поляризация исключает неправильное соединение и гарантирует правильную ориентацию ответной части. Сочленение с ответной частью — резьбовое или врубное.

Монтаж производится пайкой на кабель. Кожух, входящий в конструкцию, защищает контактную группу и обеспечивает надежную фиксацию кабеля. Полная маркировка изделия — РС10ТВ (Г|4|Б|А|ТВ), где цифры обозначают количество контактов, покрытие (серебро или золото) и тип соединения. Обозначение «5» указывает на тип исполнения — всеклиматическое.

Совместимость и аналоги

Розетка РС10ТВ совместима с ответными частями серии РС10 соответствующего исполнения. В качестве функциональных аналогов могут рассматриваться соединители серий УЗНЦ, KP30 и PC. Приемка изделия — «5». Год выпуска указанной позиции — 2012. Производитель — Копир.

Изделие поставляется в соответствии с артикулом 20710 и относится к категории РС10. Перед применением рекомендуется уточнять совместимость с конкретным ответным соединителем по маркировке и количеству контактов.
