Назначение и область применения

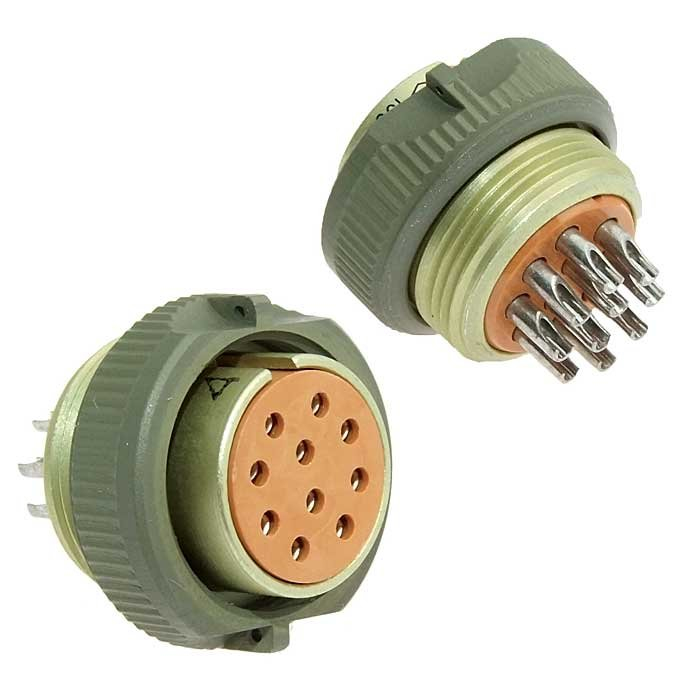

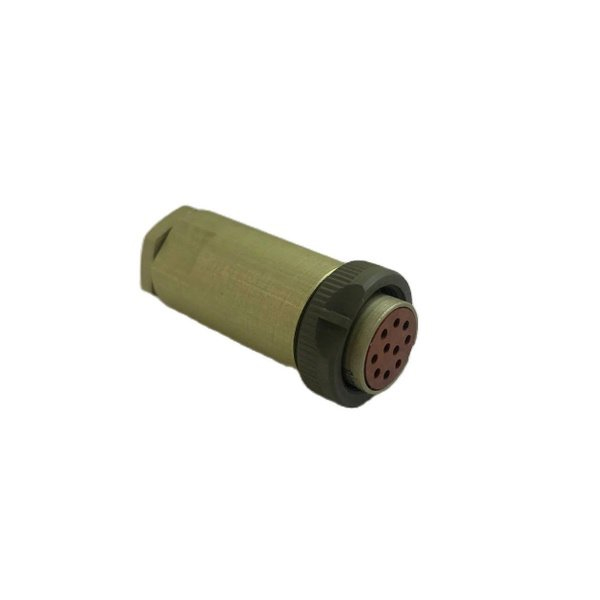

РС10ТВ розетка с кожухом «5» (артикул 40788) представляет собой кабельную розетку из серии цилиндрических низкочастотных соединителей РС и предназначена для надежного соединения электрических цепей в радиоэлектронной аппаратуре. Изделие рассчитано на эксплуатацию в цепях постоянного, переменного (до 3 МГц) и импульсного токов, что делает его универсальным решением для широкого круга задач в промышленной электронике, измерительной технике, системах связи и аппаратуре специального назначения.

Конструкция розетки предусматривает резьбовой метод сочленения с ответной частью, обеспечивающий плотное и механически стабильное соединение. Поляризация одношпоночная исключает неправильное подключение и защищает контакты от повреждения при эксплуатации. Изделие ориентировано на монтаж методом пайки и объёмного механического крепления, что упрощает установку в корпусах радиоэлектронных устройств.

Технические характеристики и конструктивные особенности

Розетка оснащена 10 контактами круглой формы диаметром 1 мм. Контакты выполнены из латуни с серебряным покрытием (Ag), обеспечивающим низкое переходное сопротивление и высокую коррозионную стойкость. Сопротивление контактов не превышает 5 мОм, что гарантирует стабильность электрических параметров при длительной эксплуатации.

Основные электрические параметры изделия:

• максимальное рабочее напряжение — 200 В;
• рабочий ток на разъем — до 30 А;
• сопротивление контактов — не более 5 мОм.

Корпус розетки изготовлен из алюминиевого сплава с анодированным покрытием светло-серого цвета, которое защищает металл от внешних воздействий и придаёт изделию аккуратный внешний вид. Габаритные размеры составляют 18×41 мм. Материал изолятора — карболит коричневого цвета, обладающий высокой механической прочностью и диэлектрическими свойствами, необходимыми для надёжной изоляции контактов друг от друга и от корпуса.

Климатическое исполнение и стойкость к внешним воздействиям

Климатическое исполнение ТВ означает всеклиматическое и тропикоустойчивое. Изделие сохраняет работоспособность в широком диапазоне внешних условий и предназначено для применения в регионах с различным климатом, включая тропический.

Допустимые условия эксплуатации:

• диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия;
• относительная влажность воздуха — до 98 процентов при температуре плюс 35 градусов Цельсия;
• атмосферное давление — от 1,33 на 10 в минус четвертой степени Па.

Розетка устойчива к механическим воздействиям, характерным для эксплуатации в составе подвижных и стационарных объектов. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 15 g, воздействие акустических шумов до 150 дБ и механические удары с ускорением до 500 g. Такая стойкость позволяет применять соединитель в условиях повышенных вибрационных и ударных нагрузок без риска потери контакта или механического разрушения.

Ресурс, надёжность и комплектация

Ресурс изделия составляет 250 сочленений-расчленений. Наработка на отказ — не менее 1000 часов. Срок хранения — до 25 лет. Указанные показатели подтверждают долговечность соединителя и его пригодность для длительной эксплуатации в составе ответственной аппаратуры.

Розетка не имеет герметичности и уплотнительной втулки, поэтому при выборе места установки следует учитывать условия окружающей среды и необходимость дополнительной защиты при работе в агрессивных средах. Приёмка изделия соответствует обозначению «5», год выпуска — 2001. Комплектация, страна производства, сертификаты и гарантийные обязательства производителем не указаны.

Изделие относится к категории РС10 и совместимо с ответными частями соединителей данной серии, что обеспечивает взаимозаменяемость с ранее установленными компонентами и упрощает ремонт и модернизацию радиоэлектронной аппаратуры.
