Назначение и область применения

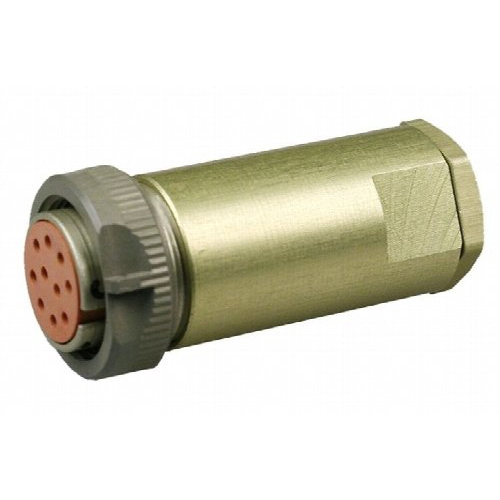

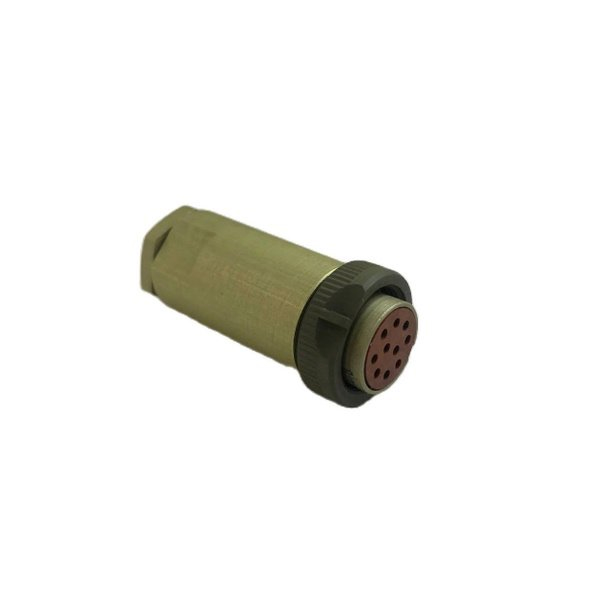

РС10ТВ розетка с кожухом представляет собой цилиндрический низкочастотный соединитель кабельного типа, относящийся к серии РС. Изделие предназначено для внутреннего монтажа в радиоэлектронной и электронной аппаратуре общего и специального назначения. Основная функция разъёма — надёжное соединение и разъединение электрических цепей постоянного, переменного и импульсного тока. Переменный ток допускается частотой до примерно 3 МГц, что обеспечивает стабильную передачу сигналов в низкочастотном диапазоне.

Розетка является типовым ответным элементом с резьбовым сочленением и рассчитана на применение в составе соединительных кабелей, блоков и узлов радиоэлектронной аппаратуры. Конструкция с кожухом обеспечивает дополнительную механическую защиту контактной группы и места пайки проводников от внешних воздействий, а также повышает общую жёсткость узла при эксплуатации в условиях вибрации и ударов.

Конструктивные особенности и материалы

Корпус и кожух изделия изготовлены из алюминиевого сплава с анодированным покрытием, что обеспечивает устойчивость к коррозии и механическим повреждениям. Тип корпуса — кабельный, с прямым патрубком, ориентированным для удобного ввода кабеля и фиксации его оболочки. Изолятор выполнен из карболита (фенопласта) коричневого цвета, обладающего высокими диэлектрическими свойствами и стойкостью к нагреву.

Контактная часть включает десять гнездовых контактов круглой формы диаметром порядка 1 мм. Контакты изготовлены из латуни с серебряным покрытием, что снижает переходное сопротивление и повышает коррозионную стойкость. Контакты являются неизвлекаемыми, что упрощает конструкцию и повышает надёжность фиксации в изоляторе.

Сочленение с ответной вилкой осуществляется резьбовым способом. Для исключения неправильной ориентации предусмотрена поляризация — одношпоночное исполнение. Монтаж розетки механический объёмный с применением кожуха-обоймы, а электрическое подключение проводников выполняется методом пайки.

Электрические и эксплуатационные характеристики

• Число контактов: 10 гнездовых, круглой формы, неизвлекаемых.
• Максимальное рабочее напряжение: до 200 В.
• Максимальный ток на контакт: порядка нескольких ампер, в справочных материалах указывается около 3–4 А на контакт; суммарный ток на разъём может достигать до 30 А в зависимости от условий эксплуатации.
• Сопротивление контактов: не более примерно 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Изделие выполнено в климатическом исполнении ТВ, что означает всеклиматическое и тропикоустойчивое исполнение. Рабочий диапазон температур составляет приблизительно от минус 60 до плюс 85 градусов Цельсия, допустимая относительная влажность — до около 98 процентов при температуре плюс 35 градусов Цельсия.

Стойкость к внешним воздействиям и надёжность

Разъём обладает повышенной стойкостью к механическим нагрузкам. Конструкция выдерживает синусоидальную вибрацию до примерно 15 g в диапазоне частот от 1 до 5000 Гц, а также многократные механические удары с ускорением до порядка 50 g и однократные удары до 500 g. Такие параметры позволяют применять розетку в аппаратуре, эксплуатируемой на подвижных объектах и в условиях повышенной тряски.

Количество допустимых циклов сочленения и расчленения составляет около 250. Минимальная наработка на отказ — порядка 1000 часов. Изделие сохраняет стабильные электрические параметры в течение всего срока службы при соблюдении правил монтажа и эксплуатации.

Монтаж и совместимость

Розетка предназначена для объёмного монтажа с фиксацией при помощи кожуха-обоймы. Электрическое соединение выполняется пайкой проводников к хвостовикам контактов. Резьбовое сочленение обеспечивает плотное и надёжное соединение с ответной вилкой серии РС10. Поляризация в виде шпонки исключает возможность неправильного соединения, что особенно важно при ремонте и замене узлов в полевых условиях. Изделие поставляется без ответной вилки, которая подбирается отдельно с учётом конкретной схемы подключения и конструкции кабеля.
