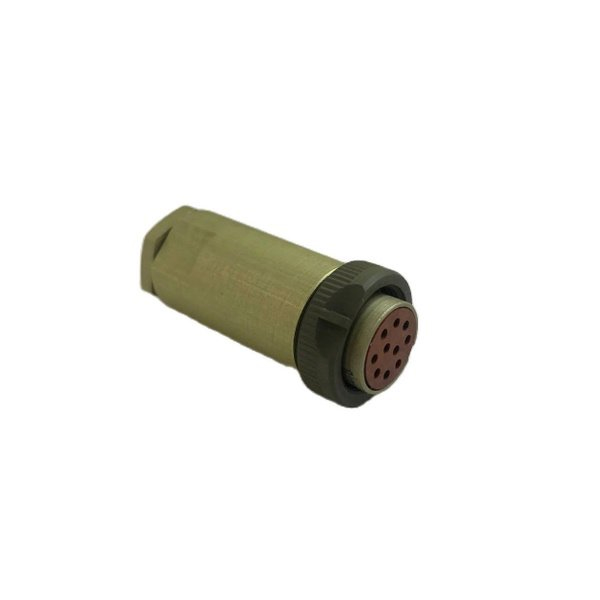

РС10ТВ кожух

РС10ТВ — это кожух для цилиндрических низкочастотных соединителей серии РС, предназначенный для кабельных розеток или вилок в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Кожух изготавливается из алюминиевого сплава с анодированным покрытием светло-серого цвета, имеет диаметр корпуса 18 мм и высоту 41 мм, масса изделия около 12 г.
Соответствует техническим условиям АВ0.364.047ТУ, одношпоночная поляризация, метод сочленения — резьбовой, монтаж электрический — пайка.
Климатическое исполнение ТВ обеспечивает тропикоустойчивость и всеклиматичность: рабочий интервал температур от -60 до +85°C, влажность до 98% при +35°C, атмосферное давление до 1,33×10⁻⁴ Па.

Назначение и применение

Используется с розетками или вилками на 10 контактов диаметром 1 мм (латунь с серебряным покрытием), для приборных или кабельных конструкций без герметичности и уплотнительной втулки.
Выдерживает вибрацию 1–5000 Гц с ускорением 15 g, акустические шумы 150 дБ, удары до 500 g, ресурс — 250 сочленений-расчленений, наработка не менее 1000 часов.
Рабочее напряжение до 200 В, ток до 30 А на разъем, сопротивление контактов ≤5 мОм, изоляции ≥1000 МОм.
