Назначение

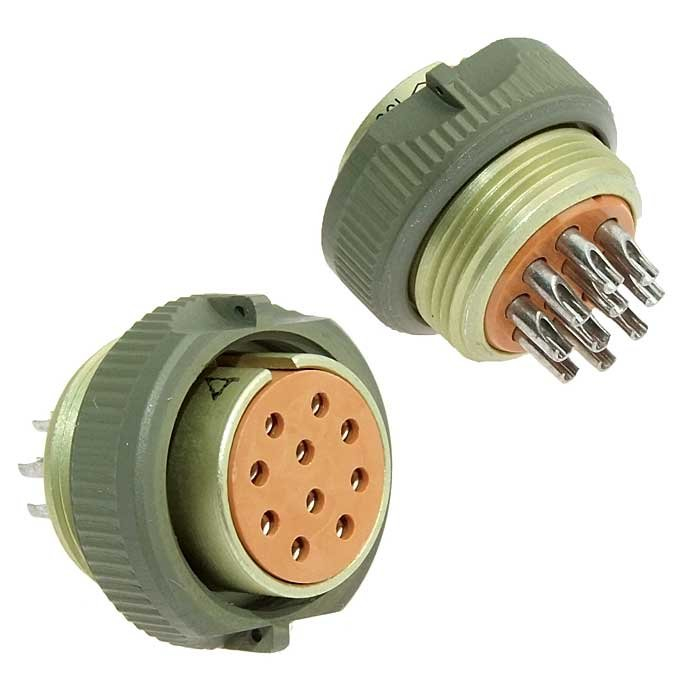

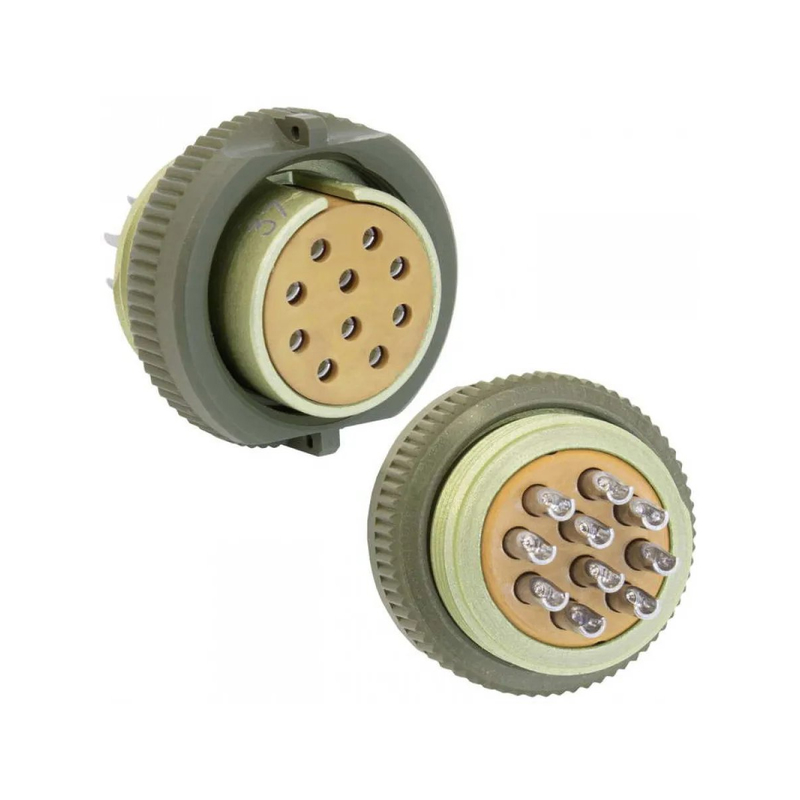

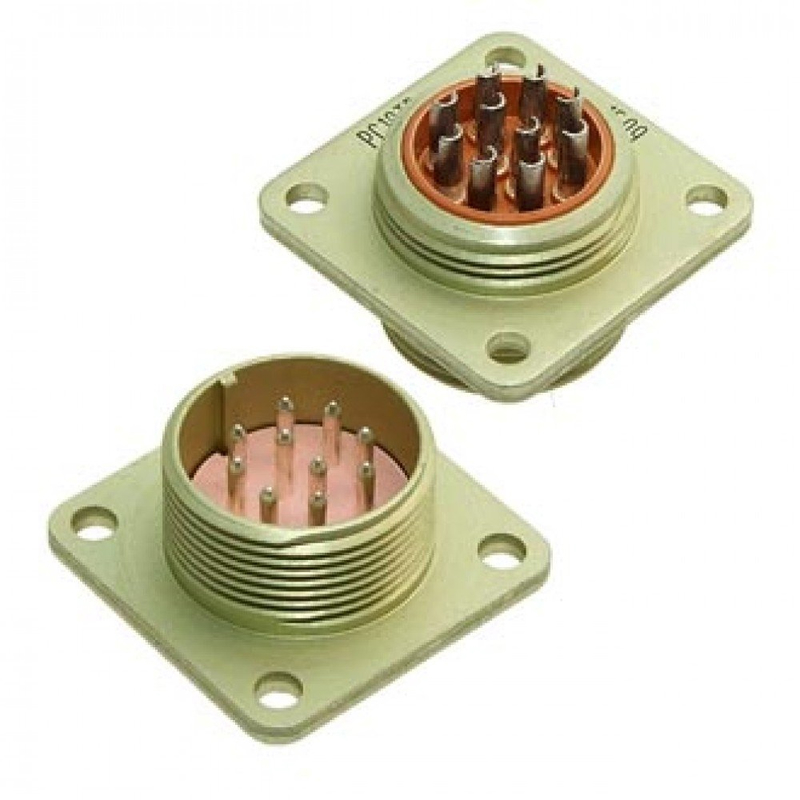

РС10ТВ р Копир «ОТК» — это всеклиматическая кабельная розетка резьбового соединения серии РС10, выпускаемая заводом «Копир» и прошедшая приемку отдела технического контроля. Изделие предназначено для надежного и стабильного соединения в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Розетка применяется там, где требуется герметичный, виброустойчивый и износостойкий разъем, работающий в жестких условиях эксплуатации.

Артикул изделия — 20705, категория — РС10. Поставка осуществляется в заводской упаковке, что подтверждает сохранность геометрии контактов и защитных покрытий при транспортировке и хранении.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 10, контактная часть выполнена в виде гнезд.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Максимальное рабочее напряжение — 200 В.
• Токовая нагрузка на контакт — до 4 А, рабочая — 3 А.
• Рабочий диапазон частот — до 3 МГц.

Конструкция и материалы

• Корпус изготовлен из алюминиевого сплава с анодированным покрытием.
• Диаметр корпуса — около 14–18 мм, длина — до 41 мм.
• Конструкция включает прямой патрубок и кожух.
• Контакты выполнены из латуни с серебряным покрытием.
• Поляризация — одношпоночная, что исключает неправильное сочленение.
• Монтаж выполняется пайкой.

Условия эксплуатации и ресурс

• Рабочие температуры — от минус 60 до плюс 85 градусов Цельсия.
• Вибрационные нагрузки — до 5000 Гц при ускорении 15 g.
• Ударные нагрузки — до 500 g.
• Влажность — 98 процентов при плюс 35 градусах Цельсия.
• Пониженное давление — до 1,3 на 10 в минус четвертой степени Паскаля.
• Ресурс — 250 сочленений-расчленений.
• Наработка — не менее 1000 часов.

Применение

Благодаря совокупности характеристик розетка РС10ТВ р Копир «ОТК» востребована в составе бортовой и наземной аппаратуры, в измерительных и связных устройствах, где необходима передача сигналов и питающих цепей при частоте до 3 МГц. Всеклиматическое исполнение позволяет использовать изделие в открытых и неотапливаемых отсеках, в условиях перепадов температур, повышенной влажности и разряженной атмосферы.

Одношпоночная поляризация упрощает правильную установку ответной части и снижает риск повреждения контактов при обслуживании. Пайка обеспечивает надежное и долговечное соединение проводников с контактной группой. Приемка ОТК подтверждает, что каждая партия прошла контроль на соответствие заявленным электрическим и механическим параметрам.

Краткое резюме

1. Всеклиматическая кабельная розетка серии РС10 с 10 контактами.
2. Рабочее напряжение 200 В, ток на контакт до 4 А, частота до 3 МГц.
3. Корпус из анодированного алюминиевого сплава, контакты из латуни с серебрением.
4. Ресурс 250 сочленений, наработка не менее 1000 часов.
5. Приемка ОТК, поставка в заводской упаковке.
