Назначение соединителя РС10ТВ

РС10ТВ — это всеклиматический низкочастотный цилиндрический соединитель (разъём) серии РС, производимый на заводе «Копир» (Акционерное общество «Завод Копир»). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц, а также импульсных токов. Соединитель применяется в приборах, измерительной и контрольно-измерительной аппаратуре, в устройствах на базе энкодеров и устройств цифровой индикации (УЦИ).

В обозначении «РС10ТВ» заложена следующая расшифровка: РС — тип соединителя, 10 — количество контактов, ТВ — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне климатических условий. Соединитель используется как приборная вилка или розетка, в том числе с кожухом и без кожуха, и сочетается с другими типами разъёмов РС в рамках унифицированной системы низкочастотных цилиндрических соединителей.

Подтверждённые технические характеристики

Ниже приведены параметры, подтверждаемые при приёмке изделия службой отдела технического контроля (ОТК) завода «Копир».

• Количество контактов: 10.
• Рабочий ток на контакт: до 3 А.
• Максимальный импульсный ток на одиночный контакт: около 4 А.
• Суммарный ток на разъём: до 30 А.
• Максимальное рабочее напряжение: 200 В (постоянное и переменное).
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.
• Диаметр контактов: 1 мм.
• Температура окружающей среды: от минус 60 °C до плюс 85 °C.
• Атмосферное давление: до 1,3 умноженное на 10 в степени минус 4 Па.
• Синусоидальная вибрация: диапазон 1–5000 Гц, амплитуда ускорения порядка 147–150 м/с² (примерно 15g).
• Механические удары: многократные с ускорением до 50g и однократные с ускорением до 500g.
• Количество сочленений–расчленений: не менее 250 циклов.

Конструктивные особенности

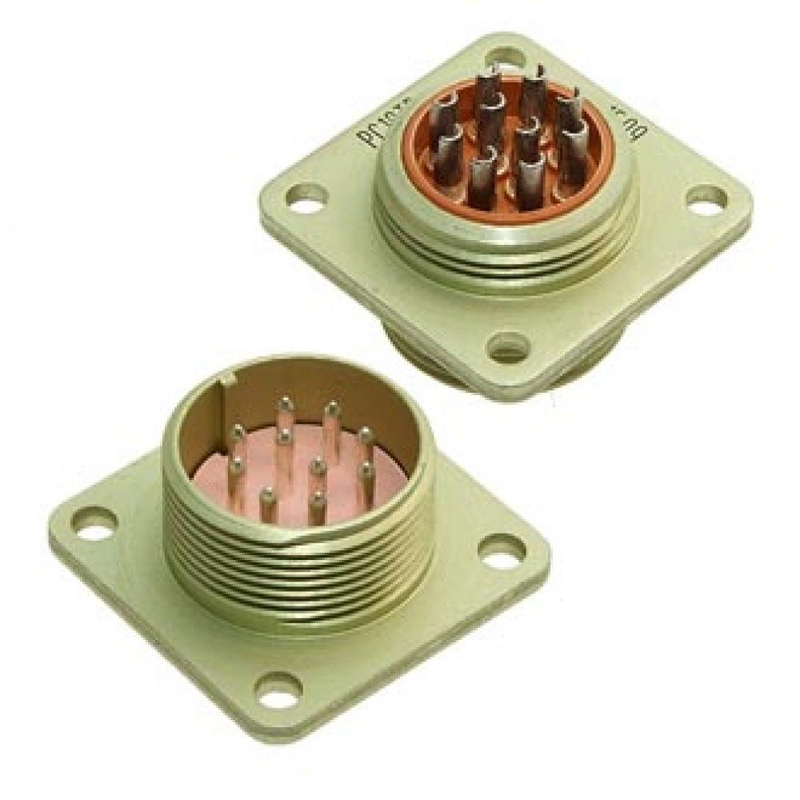

Корпус соединителя обычно выполняется из алюминиевого сплава с анодированным покрытием. Поляризация корпусов — одношпоночная, что исключает неправильное сочленение. Изолятор изготовлен из термореактивного материала (карбидол или аналогичный), цвет изолятора — коричневый.

На заводе «Копир» данные соединители выпускаются по отраслевым техническим условиям и входят в серию РС-разъёмов, предназначенных для военной и промышленной аппаратуры. Внутри предприятия приёмка изделий производится службой ОТК, которая подтверждает соответствие параметров по электрическим, механическим и климатическим характеристикам, а также контролирует маркировку и внешнее состояние.

Применение и совместимость

Соединитель РС10ТВ применяется в электрических цепях постоянного, переменного тока (до частоты примерно 3 МГц) и импульсных токов. Он востребован в приборах, измерительной и контрольно-измерительной аппаратуре, а также в устройствах на базе энкодеров и УЦИ. Благодаря всеклиматическому исполнению разъём работоспособен при температуре от минус 60 °C до плюс 85 °C и при пониженном атмосферном давлении до 1,3 умноженное на 10 в степени минус 4 Па.

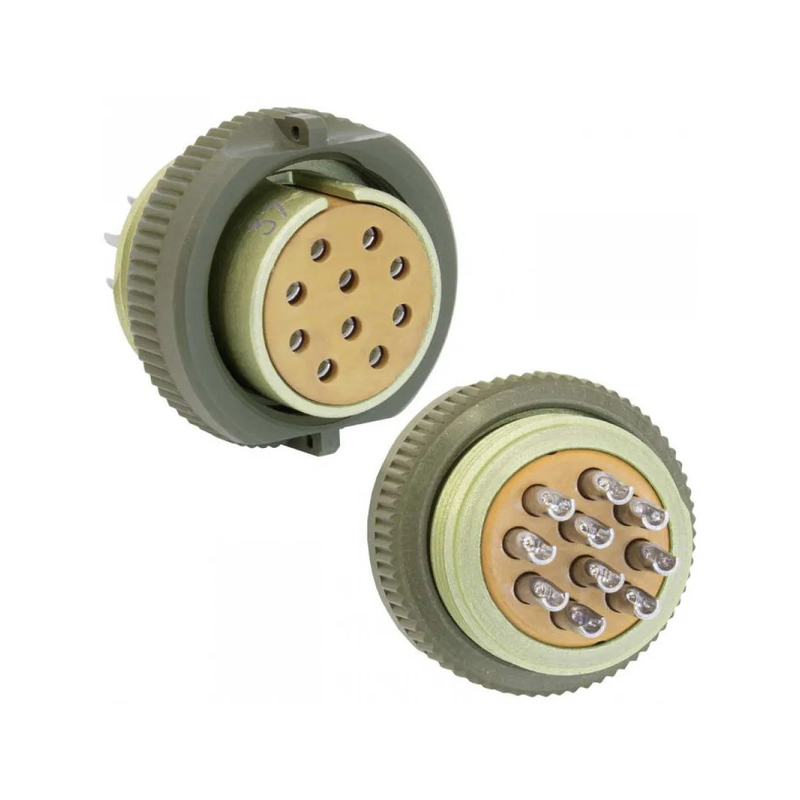

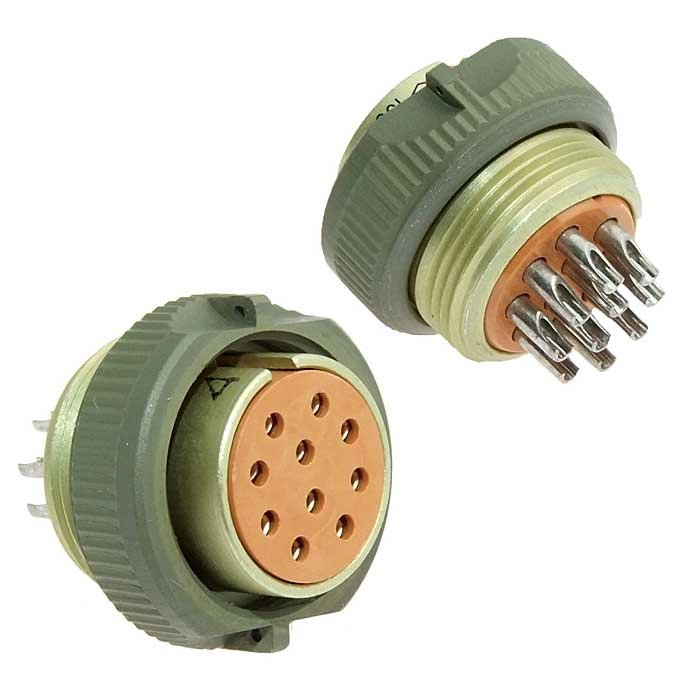

В рамках серии РС выпускаются следующие виды: розетки с кожухом и без кожуха, блочные вилки с кожухом, а также специальные версии (например, РС10АТВ, РС10БТВ) с различными типами контактов и исполнением. Соединитель РС10ТВ сочетается с другими типами разъёмов РС унифицированной системы низкочастотных цилиндрических соединителей.

Условия эксплуатации и надёжность

Изделие устойчиво к синусоидальной вибрации в диапазоне 1–5000 Гц с амплитудой ускорения порядка 147–150 м/с² (примерно 15g). Механические удары: многократные с ускорением до 50g и однократные с ускорением до 500g. Ресурс по количеству сочленений–расчленений составляет не менее 250 циклов.

Данные характеристики подтверждаются при приёмке службой ОТК, что гарантирует соответствие соединителя заявленным электрическим, механическим и климатическим параметрам. Приёмка «ОТК» и год выпуска 2025 указаны в характеристиках товара. Поставка осуществляется в заводской упаковке.
