Назначение изделия

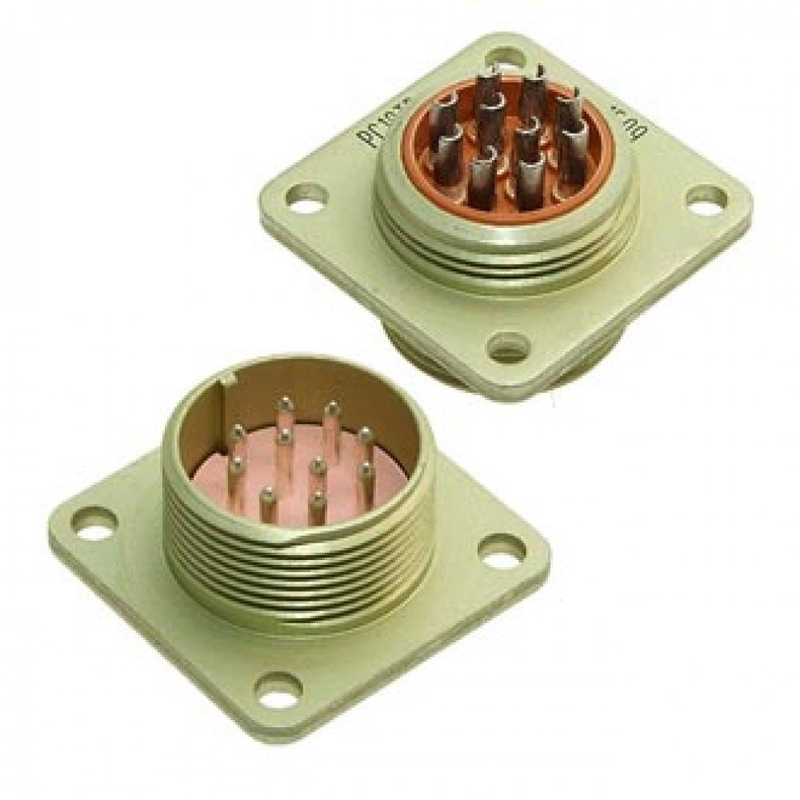

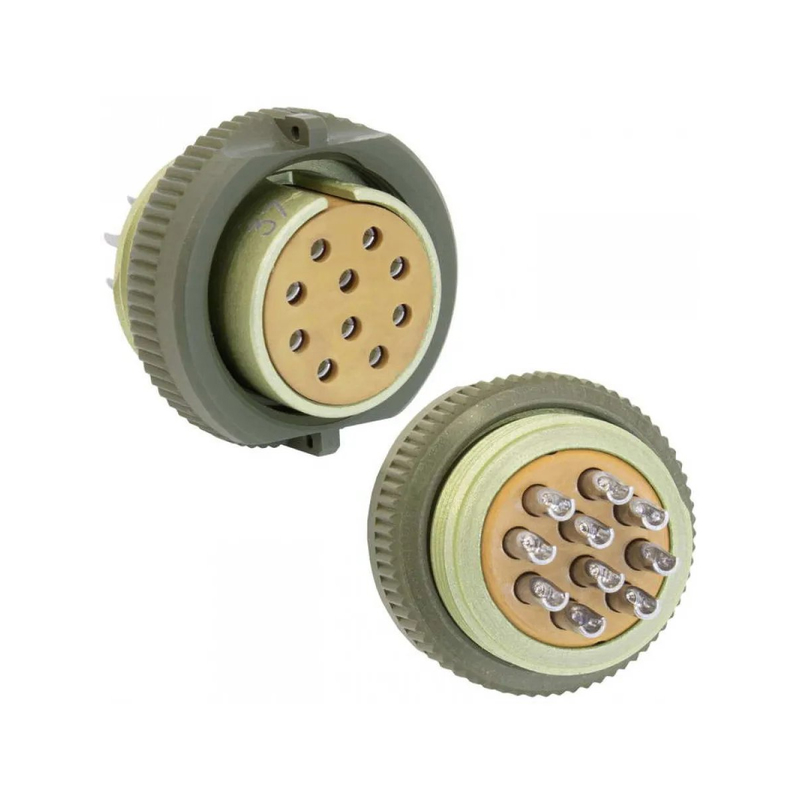

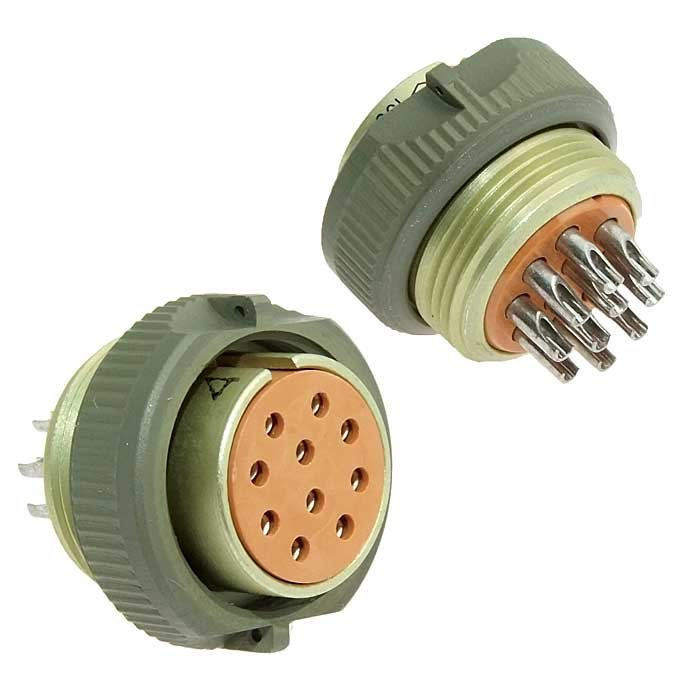

РС10ТВ р Копир «5» — это всеклиматическая розетка (приборная или кабельная) производства АО «Завод Копир». Изделие относится к серии соединителей РСхТВ, где обозначение «ТВ» указывает на всеклиматическое исполнение. Розетка предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц, а также для коммутации импульсных сигналов. Основная задача изделия — обеспечение надёжного электрического соединения в составе приборов и оборудования, эксплуатируемых в суровых климатических условиях.

Технические характеристики

Соединитель имеет 10 контактов. Сопротивление контактов составляет не более 5 миллиом. Сопротивление изоляции в нормальных условиях находится в пределах от 1000 до 5000 мегаом. Максимальное рабочее напряжение — 200 вольт. Ресурс по количеству циклов сочленения и расчленения достигает 250, а наработка составляет минимум 1000 часов.

Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 85–100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении вплоть до 1,3 умноженное на 10 в минус четвёртой степени паскаля, что подтверждает возможность применения в условиях, приближенных к высотным и космическим.

Конструктивные особенности

• Негерметичный вариант исполнения.
• Исполнение без кожуха (б/к) либо с кожухом в зависимости от комплектации.
• Резьбовое соединение корпусов.
• Одношпоночная поляризация, исключающая неверное сочленение.
• Покрытие контактов — серебро.
• Тип присоединения — пайка или резьбовое соединение.

Область применения

Розетка применяется в приборах и оборудовании, где требуется надёжное соединение в тяжёлых климатических условиях. К основным сферам использования относятся авиация и промышленность. Всеклиматическое исполнение позволяет эксплуатировать изделие при значительных перепадах температуры, пониженном давлении и воздействии внешней среды.

Масса изделия составляет примерно от 6 до 12 граммов в зависимости от комплектации. Изделие поставляется в заводской упаковке. Приёмка «5», год выпуска — 2022.

Сведения о товаре

• Название: РС10ТВ р Копир «5».
• Артикул: 20704.
• Категория: РС10.
• Производитель: Копир.
• Приёмка: «5».
• Год: 2022.
• Краткое описание из каталога: заводская упаковка.
