Назначение

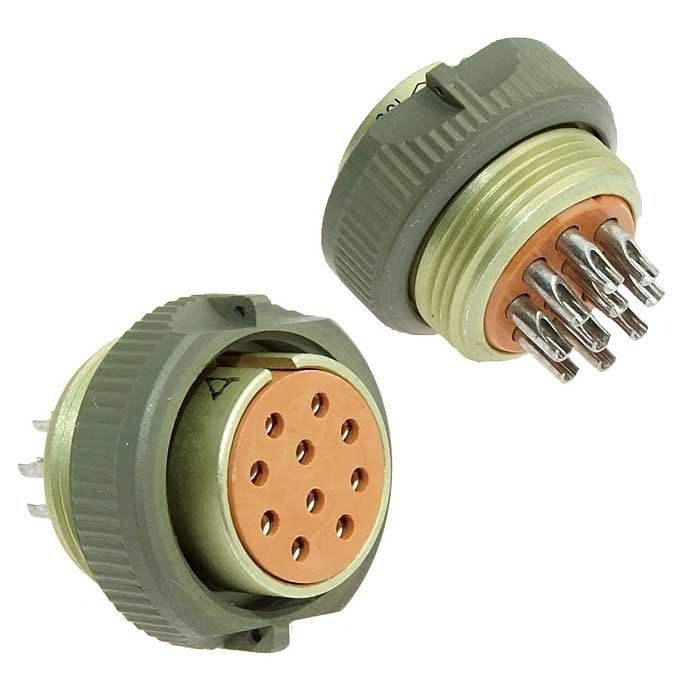

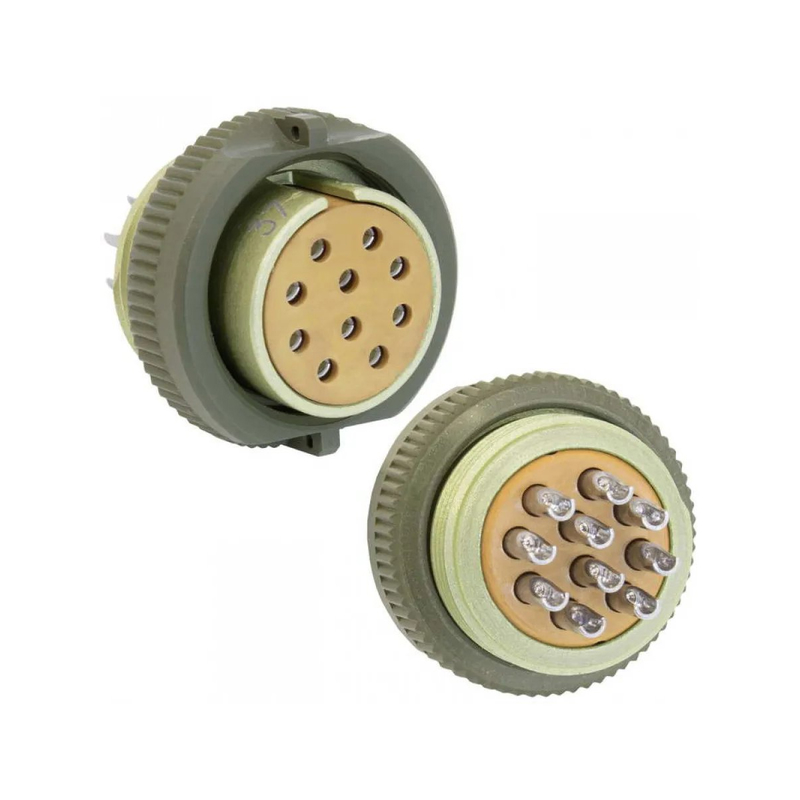

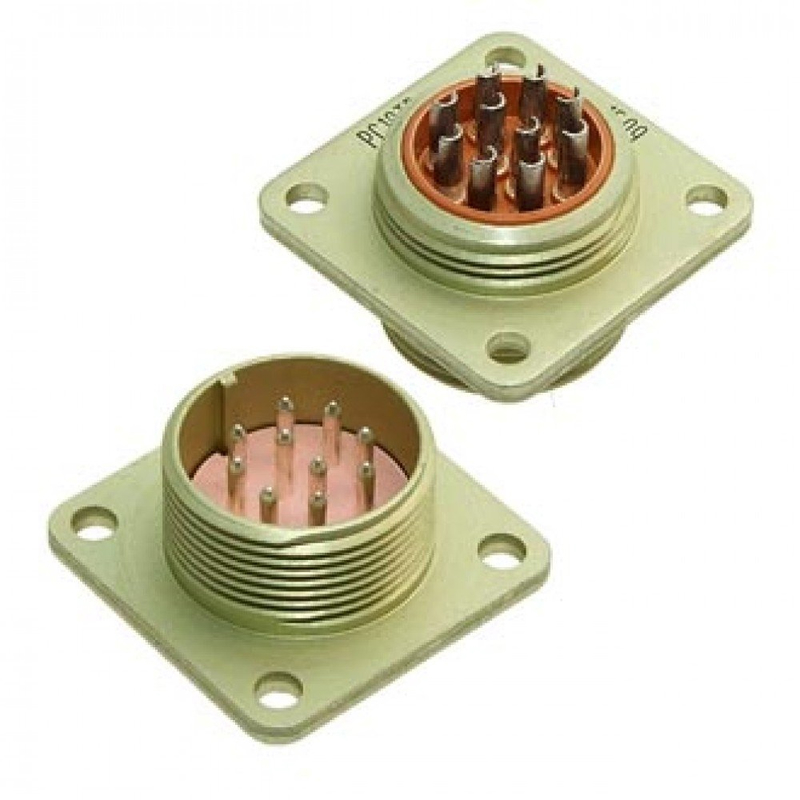

РС10ТВ р Копир «5» — это всеклиматическая кабельная розетка с кожухом, изготовленная производителем АО «Завод Копир». Изделие предназначено для использования в составе цилиндрических низкочастотных соединителей серии РСхТВ и служит для подключения кабельных линий к ответным частям разъёмов.

Розетка применяется в электрических цепях постоянного тока, переменного тока с частотой до 3 мегагерц и импульсных сигналов. Благодаря всеклиматическому исполнению и кожуху она подходит для эксплуатации в жёстких условиях окружающей среды, включая пониженное атмосферное давление.

Подтверждённые особенности и технические характеристики

Конструкция розетки включает 10 контактов с серебряным покрытием. Соединение с ответной частью — резьбовое. Поляризация корпусов выполнена по одношпоночной схеме, что исключает неправильное сочленение. Материал корпуса — металл, материал изолятора — карболит.

Основные электрические параметры:

• сопротивление контактов — не более 5 миллиом;
• сопротивление изоляции — не менее 1000–5000 мегаом в нормальных условиях;
• максимальное рабочее напряжение — 200 вольт;
• ток на контакт — до 4 ампер.

Рабочий диапазон температур составляет от минус 60 градусов Цельсия до плюс 85–100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Ресурсные показатели подтверждены следующими данными: количество сочленений-расчленений — от 250 до 1000 циклов, наработка — не менее 1000 часов. Розетка выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением 15 g, а также акустические шумы уровнем до 150 децибел.

Применение и условия эксплуатации

Розетка РС10ТВ р Копир «5» востребована в областях, где требуется надёжная коммутация при воздействии неблагоприятных факторов: в промышленном оборудовании, приборах специального назначения и системах передачи сигналов. Металлический корпус с кожухом обеспечивает механическую защиту и экранирование, а всеклиматическое исполнение позволяет использовать изделие как при экстремально низких, так и при повышенных температурах.

Максимальная частота передаваемого сигнала переменного тока — 3 мегагерца, что определяет область применения низкочастотных цепей. Импульсные сигналы также входят в перечень допустимых режимов работы. Резьбовое соединение и одношпоночная поляризация упрощают монтаж и снижают риск ошибки при подключении.

Категория приёмки — «5». Год выпуска — 2020. Изделие поставляется в заводской упаковке, что гарантирует сохранность параметров при транспортировке и хранении до момента установки.
