Назначение

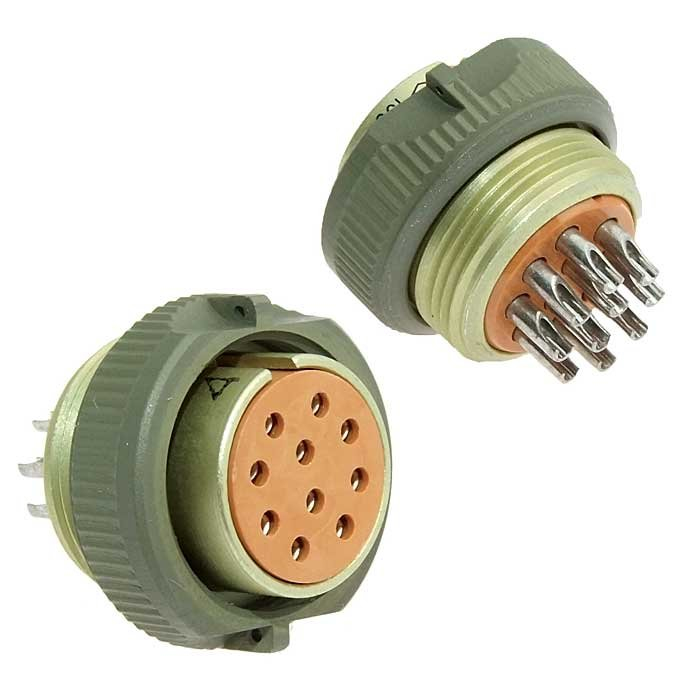

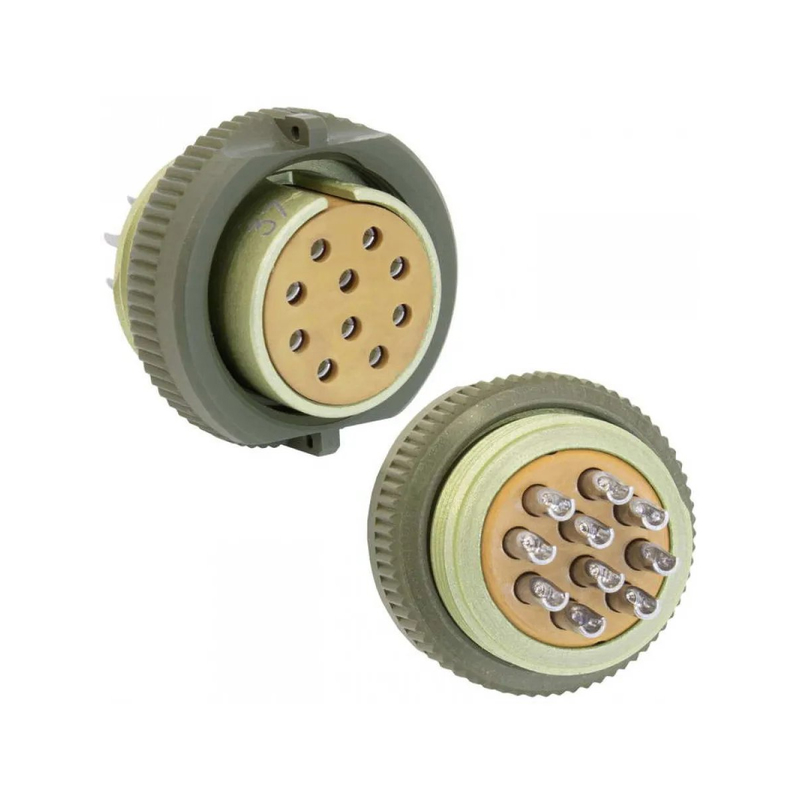

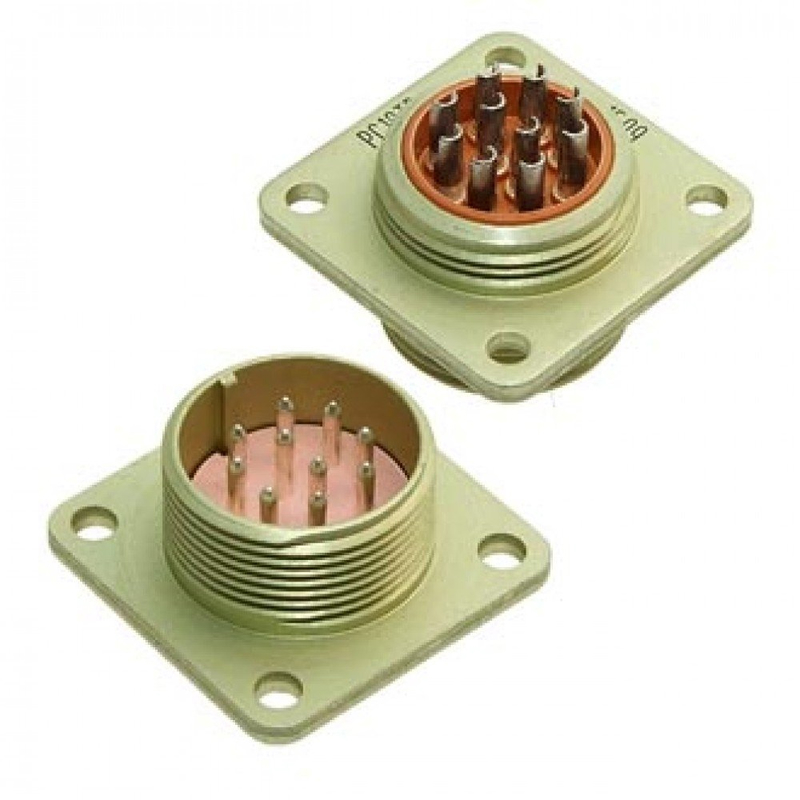

РС10ТВ р Копир «5» — это всеклиматическая кабельная розетка с кожухом, выпускаемая заводом «Копир» (г. Козьмодемьянск). Изделие относится к серии цилиндрических низкочастотных соединителей РСхТВ, которые применяются для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных токов. Основное назначение розетки — работа в составе герметичных или негерметичных соединений приборных вилок с кабельными розетками.

Благодаря всеклиматическому исполнению и металлическому кожуху розетка подходит для эксплуатации в суровых условиях, включая воздействие вибрации, акустических шумов и механических ударов.

Подтверждённые особенности

Конструкция и параметры розетки РС10ТВ р Копир «5» соответствуют техническим условиям ТУ АШДК.434410.059. Ниже перечислены основные характеристики изделия.

• Количество контактов — 10, с серебряным покрытием.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Максимальное рабочее напряжение — 200 В.
• Рабочий диапазон температур — от минус 60 °C до плюс 85 °C (по некоторым данным — до плюс 100 °C).
• Количество сочленений-расчленений — до 250.
• Наработка — не менее 1000 часов.
• Тип соединения — резьбовое, с одношпоночной поляризацией корпусов.
• Материал корпуса — металл, изолятор — карбит.
• Резьба — M10 на 0,75.
• Диаметр — 14 мм, максимальная длина — 36 мм.
• Устойчивость к вибрации — диапазон 1–5000 Гц при ускорении 15g.
• Устойчивость к акустическим шумам — до 150 дБ.
• Устойчивость к механическим ударам.
• Приемка — «5».
• Год выпуска — 2014.
• Заводская упаковка.

Применение

Розетка РС10ТВ р Копир «5» используется в электрических цепях как элемент соединения приборных вилок с кабельными розетками. Резьбовое соединение и одношпоночная поляризация корпусов обеспечивают надёжную фиксацию и правильную ориентацию при сочленении, а металлический кожух защищает контакты от внешних воздействий.

Всеклиматическое исполнение позволяет применять изделие в условиях повышенной вибрации, интенсивного акустического шума и механических ударов. Розетка востребована в составе оборудования, где требуется стабильная коммутация при температурах от минус 60 °C до плюс 85 °C и напряжении до 200 В.

Условия эксплуатации

Изделие рассчитано на работу в цепях постоянного, переменного тока частотой до 3 МГц и импульсных токов. Допускается использование как в герметичных, так и в негерметичных соединениях. При соблюдении условий эксплуатации, указанных в ТУ АШДК.434410.059, розетка обеспечивает не менее 1000 часов наработки и до 250 циклов сочленения-расчленения.
