Назначение соединителя РС10ТВ

РС10ТВ — это всеклиматическое цилиндрическое низкочастотное соединение типа вилка/розетка повышенной надёжности, широко применяемое в промышленной и приборной технике в России и странах СНГ. Разъёмы данного типа предназначены для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсных токов. Основное назначение — обеспечение стабильного электрического контакта между блоками и узлами оборудования в условиях, где предъявляются повышенные требования к механической прочности и климатической стойкости соединения.

Подтверждённые особенности и технические характеристики

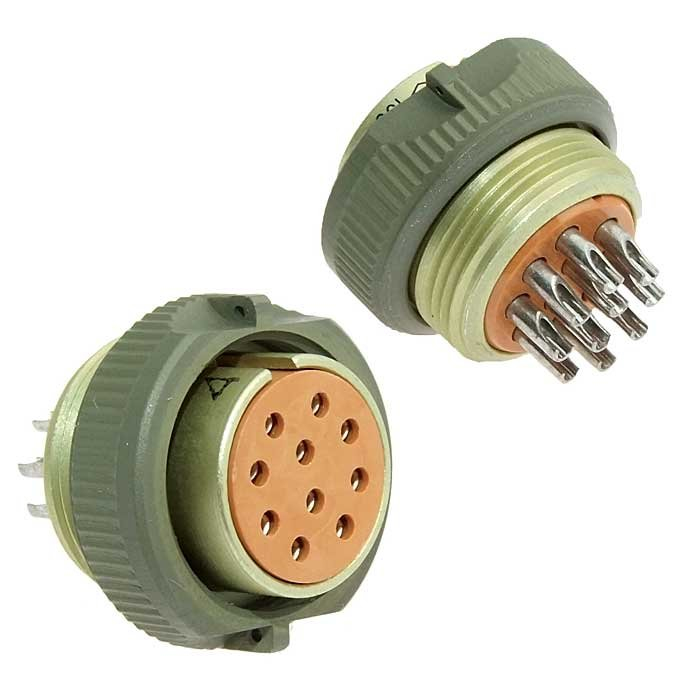

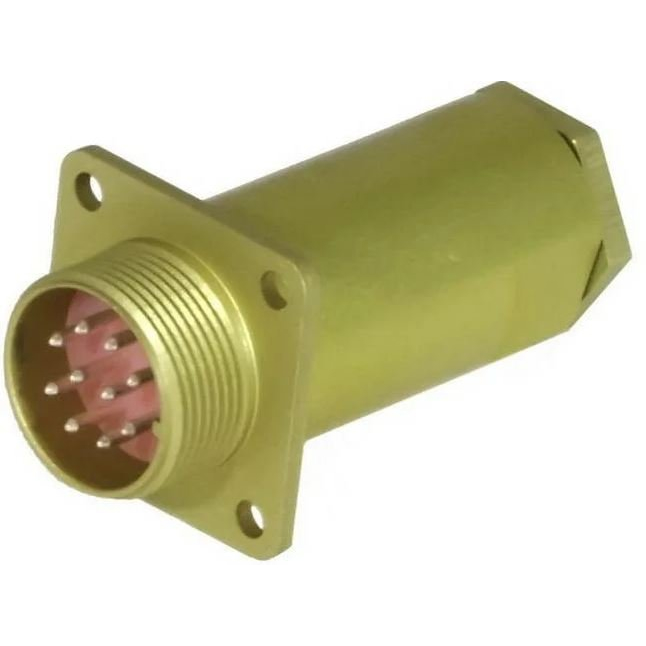

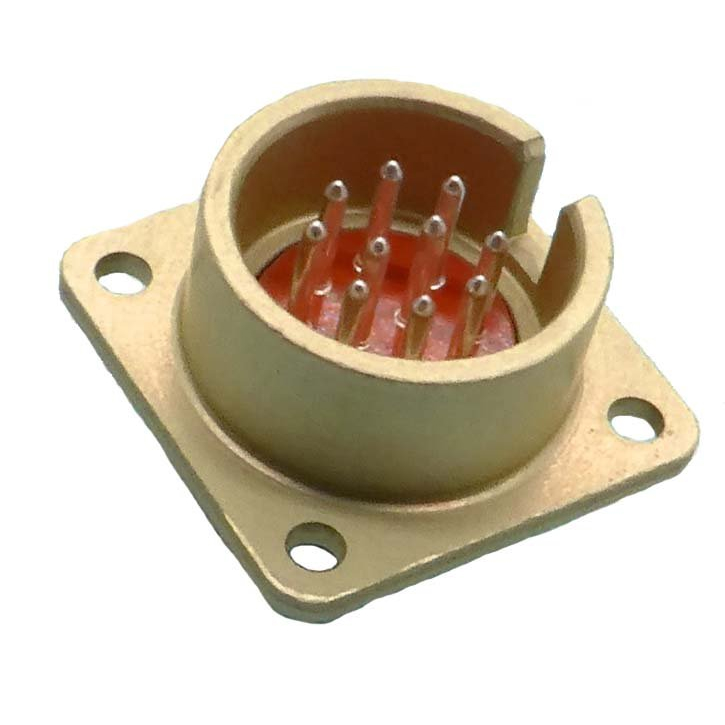

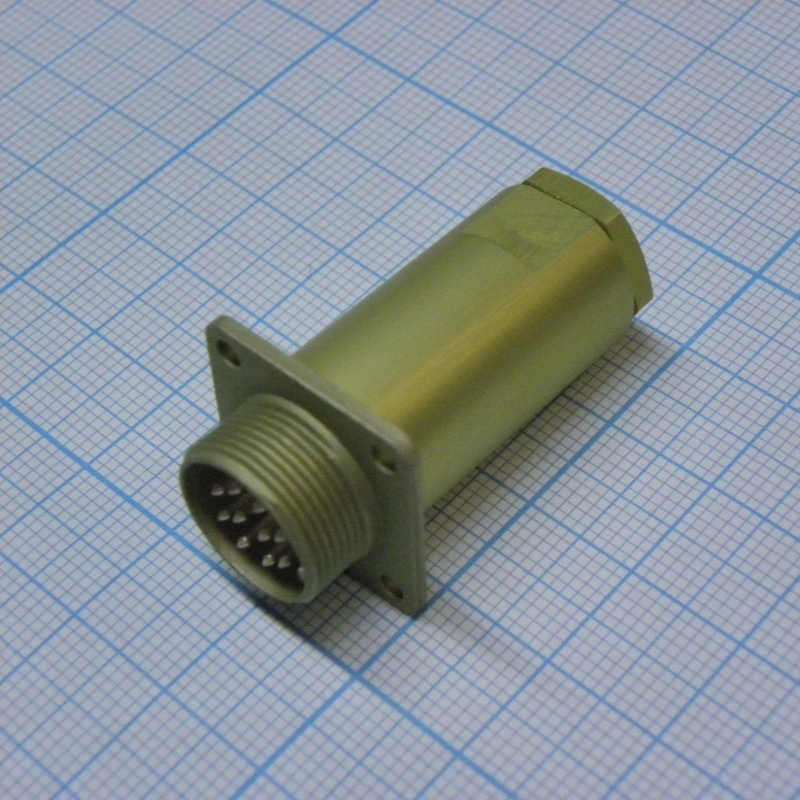

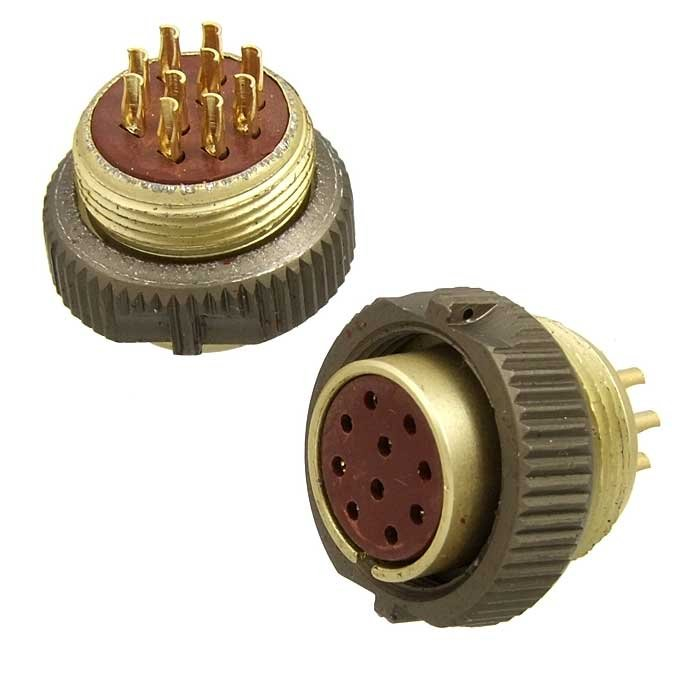

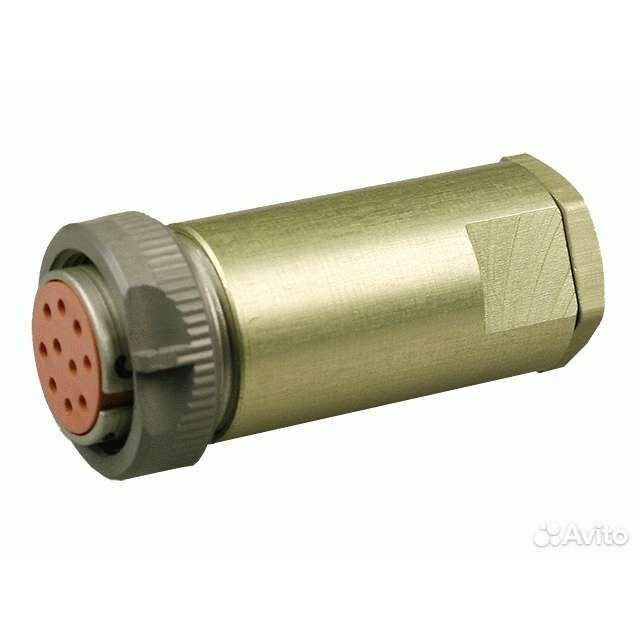

Конструкция соединителя РС10ТВ обеспечивает надёжную работу при значительных механических и климатических нагрузках. Маркировка «10» указывает, что соединитель рассчитан на 10 контактов, а тип «ТВ» означает всеклиматическое исполнение. Соединитель выпускается как вилка с герметичным или негерметичным корпусом и соответствующая розетка — блочная или кабельная, возможна работа как гермоверсий, так и негерметичных вариантов.

Ключевые технические параметры, подтверждённые для данной серии:

• Максимальное рабочее напряжение — до 200 В.
• Ток на контакте — до 4 А.
• Сопротивление изоляции в нормальных условиях — обычно не менее 1000 МОм, что обеспечивает надёжную электрическую изоляцию между контактами.
• Интервал рабочих температур — примерно от минус 60 до плюс 85 градусов Цельсия, что позволяет использовать разъёмы в сложных климатических условиях.
• Стойкость к вибрациям с частотами до нескольких килогерц и ускорениями порядка 10–15 g, а также способность выдерживать одиночные удары.

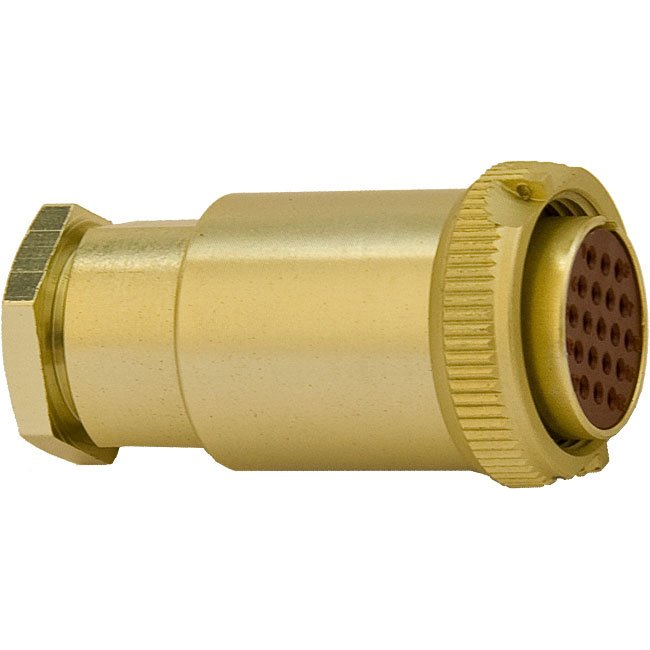

Корпус разъёма обычно выполнен из алюминия или другого металла, иногда с кожухом для защиты кабельной части и дополнительной механической прочности. Контакты изготавливаются из медных сплавов с защитными покрытиями, что обеспечивает хорошую токопроводимость и устойчивость к коррозии. Поставка осуществляется в заводской упаковке.

Применение в оборудовании

Разъёмы РС10ТВ применяются в промышленной и приборной технике, в том числе в энкодерах, устройствах цифровой индикации (УЦИ) и других приборах, где требуется надёжное соединение в условиях вибрации и повышенных механических нагрузок. Благодаря всеклиматическому исполнению и широкому температурному диапазону соединители востребованы в составе оборудования, работающего на открытом воздухе, в неотапливаемых помещениях и в подвижных узлах.

Возможность выбора между герметичными и негерметичными вариантами корпуса, а также между блочным и кабельным исполнением розетки позволяет применять РС10ТВ в различных компоновках приборов и шкафов управления. Соединитель подходит для цепей питания и сигнальных линий постоянного, переменного и импульсного тока в пределах указанных электрических параметров. При монтаже следует учитывать назначение конкретного исполнения (герметичное или негерметичное) и рекомендации по применению в составе конкретных схем, чтобы обеспечить заявленные характеристики надёжности и изоляции.
