Назначение и область применения

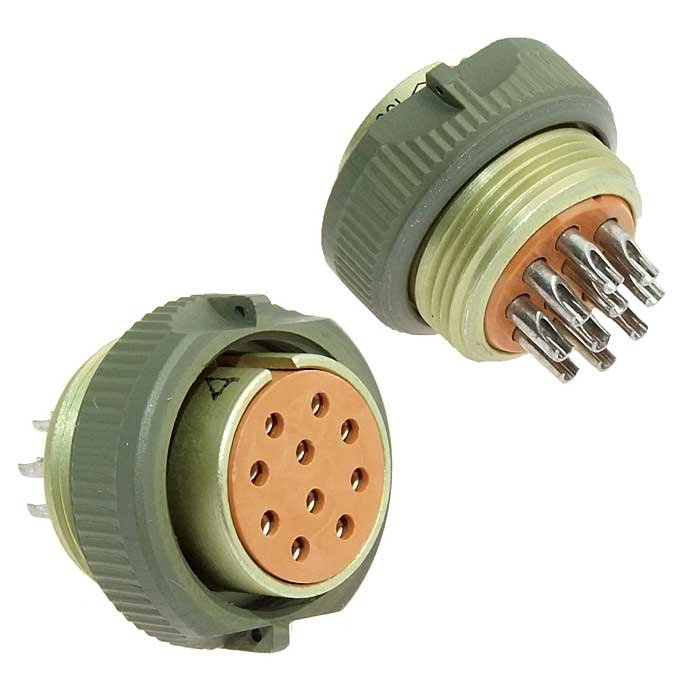

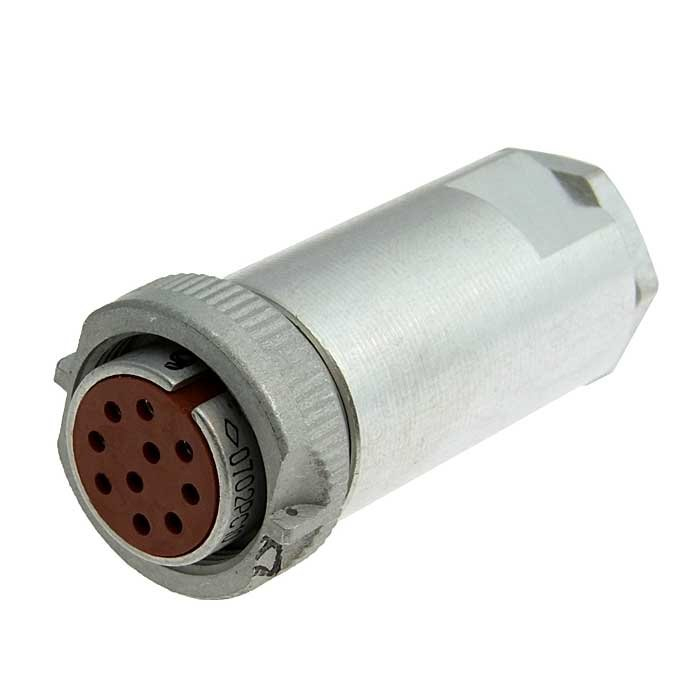

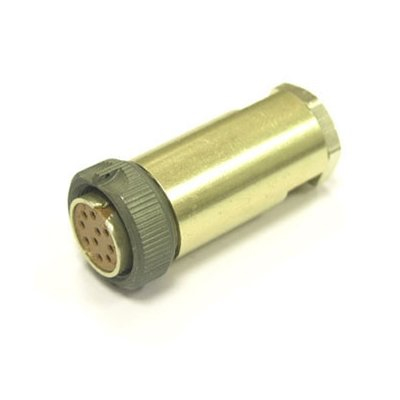

РС10Э розетка с кожухом представляет собой низкочастотный цилиндрический субминиатюрный соединитель кабельного типа с резьбовым сочленением. Изделие предназначено для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов в радиоэлектронной аппаратуре общего и специального назначения.

Конструкция имеет токопроводное покрытие корпусных деталей, посеребрённые контакты в количестве 10 штук и металлический кожух, обеспечивающий дополнительную защиту от механических воздействий и внешних факторов. Климатическое исполнение УХЛ, поляризация одношпоночная.

Технические характеристики

• Максимальное рабочее напряжение: 200 В
• Ток на контакт: до 4 А
• Сопротивление изоляции: не менее 1000 МОм
• Рабочий диапазон температур: от минус 60 до плюс 85 градусов Цельсия
• Количество сочленений-расчленений: 250
• Наработка: минимум 1000 часов
• Срок хранения: 15 лет

Конструктивные особенности

Розетка выполнена в кабельном исполнении и предназначена для внутреннего монтажа методом пайки. Фиксация ответной части осуществляется посредством резьбового сочленения, что гарантирует надёжное соединение и устойчивость к вибрационным нагрузкам. Размер корпуса условный рассчитан на 10 контактов.

Изделие доступно в вариантах с кожухом или без него. Наличие кожуха позволяет применять соединитель в условиях, требующих повышенной защиты кабельного ввода и контактной группы.

Соответствие и документация

Товар выпускается по техническим условиям АВ0.364.047ТУ. Приёмка изделия соответствует категории «5». Год выпуска партии — 2004-08. Артикул для заказа: 40790.

Соединитель относится к категории РС10 и предназначен для замены аналогичных изделий в действующей радиоэлектронной аппаратуре. Применение в цепях с параметрами, не превышающими указанные предельные значения, обеспечивает длительный срок службы в соответствии с заявленными характеристиками.

Эксплуатационные условия

Изделие рассчитано на эксплуатацию в составе стационарной и переносной аппаратуры. Температурный диапазон позволяет использовать соединитель в жёстких климатических условиях, включая районы с холодным климатом. Климатическое исполнение УХЛ подтверждает пригодность для умеренного и холодного климата.

Одношпоночная поляризация исключает ошибки при сочленении, что важно при обслуживании многоконтактных систем в условиях ограниченного доступа или недостаточной освещённости. Металлический кожух и токопроводное покрытие корпусных деталей обеспечивают электромагнитную совместимость и защиту цепей от наводок.
