РС10Э розетка

РС10‑Э — это низкочастотный низковольтный цилиндрический разъём‑розетка резьбового сочленения, применяемый для электрических соединений в радиоэлектронной аппаратуре специального и общего назначения.

Назначение и область применения

РС10‑Э предназначен для работы в цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных токов, обеспечивая соединение и разъединение электрических цепей в аппаратуре, в том числе встроенной в устройства (внутренний монтаж). Обычно используется в составе пары «вилка‑розетка» РС‑Э/РС‑АЭ внутри радиотехнических и измерительных приборов.

Основные технические характеристики

• Максимальное рабочее напряжение — до 200 В (амплитудное значение).

• Максимальный ток на один контакт — до 4 А.

• Электрические параметры: сопротивление контакта не более 5 мОм, сопротивление изоляции в нормальных условиях не менее 1000 МОм.

• Диапазон рабочих температур — от минус 60 °C до плюс 85 °C.

• Количество циклов сочленения–расчленения — около 250; минимальная наработка не менее 1000 часов, срок сохраняемости — порядка 15 лет.

Конструкция и особенности

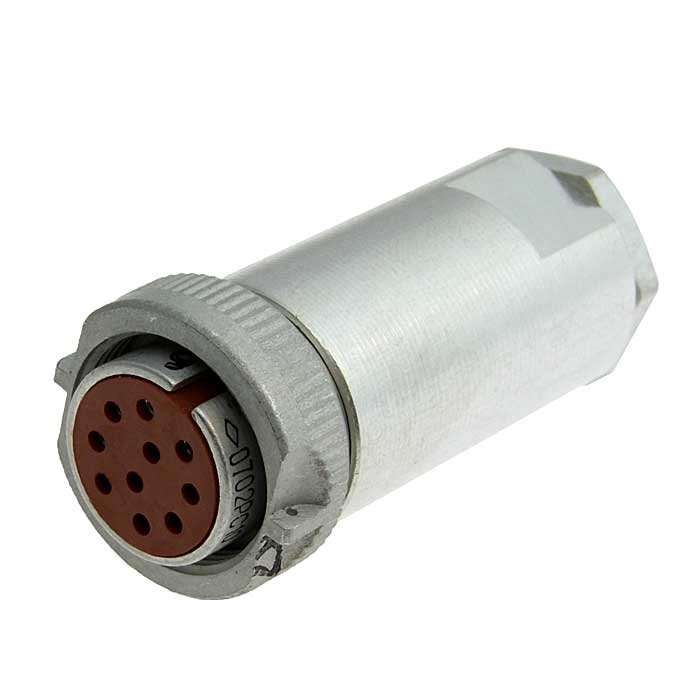

Розетка РС10‑Э изготавливается в виде кабельной или приборной конструкции с резьбовым сочленением и фиксацией положения, часто с защитным кожухом. Корпусные детали имеют токопроводное покрытие, контакты обычно посеребрены, что снижает переходное сопротивление и повышает коррозионную стойкость. Разъём относится к субминиатюрным низкочастотным соединителям и применяется в климатическом исполнении «УХЛ» и всеклиматических (ТВ) вариантах.
