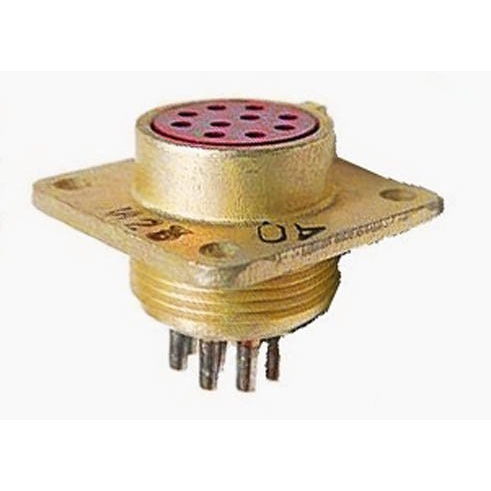

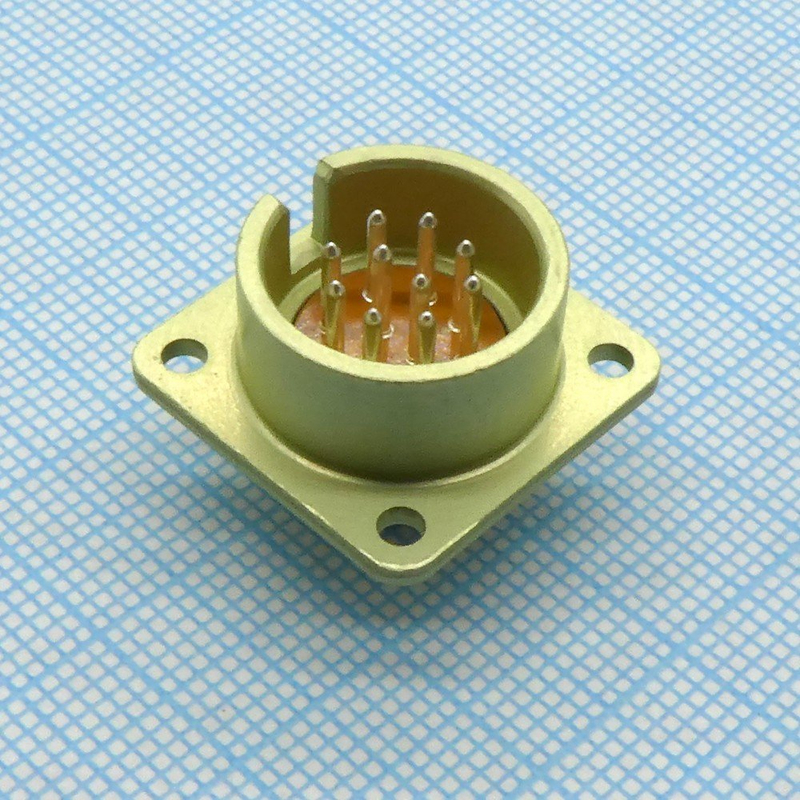

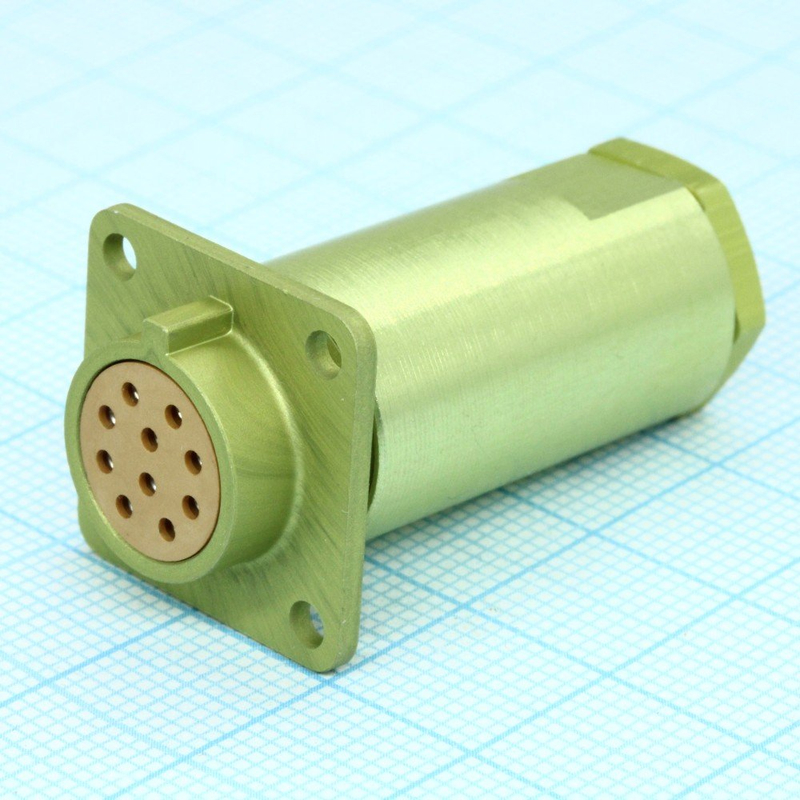

РС10БТВ р «Копир» – это низкочастотный цилиндрический приборный соединитель (вилка или розетка, в зависимости от модификации) от ОАО «Копир», выпускаемый по техусловиям АШДК.434410.059ТУ и распространённый в радио‑, электро‑ и контрольно‑измерительной аппаратуре.

Соединитель РС10БТВ предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импу врубного сочленения с серебряными контактами без кожуха, что обеспечивает более компактный монтаж и упрощённую коммутацию внутри блоков.
оного тока, реализуется в виде вилки или розетки приборного типономинала «Б» и используется для внутреннего монтажа в аппаратуре с повышенными требованиями к всеклиматичности и виброустойчивости.

• Максимальное рабочее напряжение (амплитудное значение) – не более 200 В.

• Токовая нагрузка на контакт – до 4 А, рабочая нагрузка – порядка 3 А.

• Сопротивление контактов – не более 5 мОм, сопротивление изоляции в нормальных условиях – не менее 1000 МОм.

• Интервал рабочих температур – примерно от −60 до +85 °C, что соответствует всеклиматическому исполнению ТВ.

• Выдерживает вибрацию в диапазоне частот 1–5000 Гц с ускорением до 150 м/с² (около 15g) и кратковременные ударные нагрузки до 5000 м/с² (≈500g).

• Количество контактов – 10, тип контакта – круглый штырь (для вилки) или гнездо (для розетки), материал контактов – латунь с серебряным покрытием.

• Корпус – приборный, алюминиевый сплав, анодированный, изолятор – карболит, крепление на панель через два монтажных отверстия.

• Метод сочленения – врубной, поляризация – одношпоночная, что исключает несанкционированное переподключение.

Обозначение «1‑ОТК» в описании указывает на вид приёмки изделия контролёром ОТК (ОТК‑1) по соответствующим техусловиям, то есть изделие принято в соответствии с нормами и требованиями, предусмотренными ТУ.
