РС10БТВ: надёжный цилиндрический разъём для радиоэлектронной аппаратуры

РС10БТВ — низкочастотный цилиндрический электрический соединитель с 10 контактами, предназначенный для коммутации цепей постоянного, переменного и импульсного тока. Разъём применяется во внутреннем монтаже приборов, измерительного оборудования, систем управления и другой радиоэлектронной аппаратуры, где важны стабильный контакт, механическая прочность и устойчивость к внешним воздействиям.

Назначение разъёма РС10БТВ

Соединители серии РС, включая РС10БТВ, используются для разъёмного соединения электрических цепей. Конструкция позволяет быстро подключать и отключать кабельные линии или отдельные блоки оборудования при обслуживании, ремонте, настройке и замене функциональных модулей.

Разъём РС10БТВ рассчитан на эксплуатацию в цепях:

• постоянного тока;

• переменного тока с частотой до 3 МГц;

• импульсного тока;

• низковольтных сигнальных и силовых цепях аппаратуры.

Максимальное рабочее напряжение для соединителей данного типа составляет до 200 В, а допустимый ток на одиночный контакт — до 4 А.

Особенности конструкции РС10БТВ

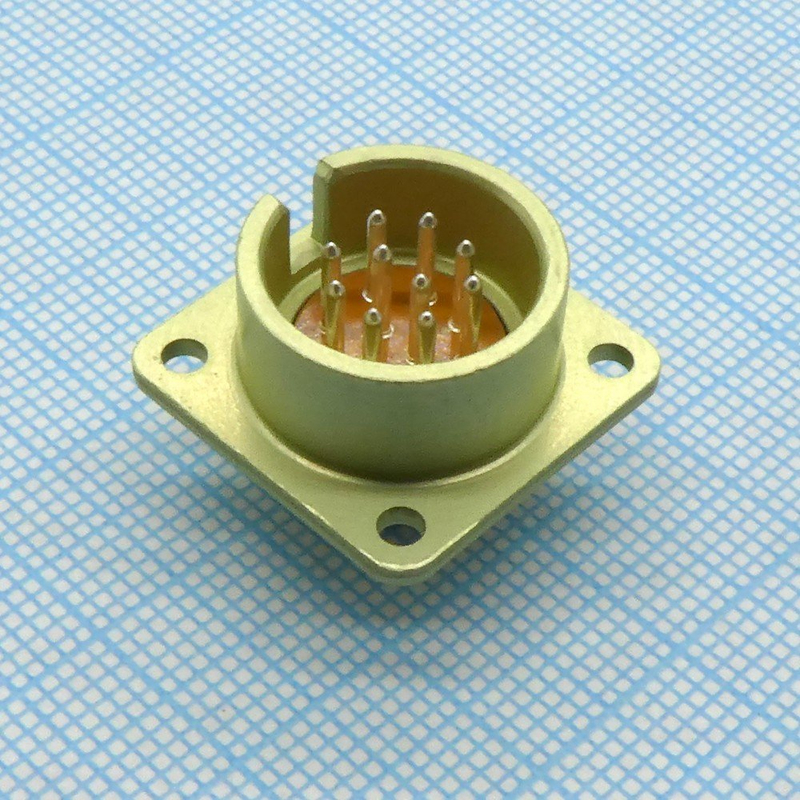

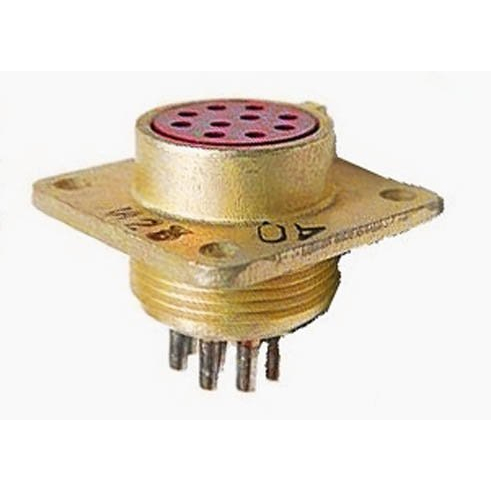

Аббревиатура РС10БТВ указывает на принадлежность изделия к серии цилиндрических разъёмов РС и исполнение с десятью контактами. В распространённом приборном варианте применяются круглые контакты диаметром около 1 мм, а соединение выполняется врубным способом.

К ключевым конструктивным особенностям относятся:

• 10 контактов для передачи питания, управляющих сигналов и измерительных цепей;

• цилиндрическая компоновка, удобная для компактного размещения на панели прибора;

• одношпоночная поляризация корпуса, исключающая неправильную ориентацию при подключении;

• приборное, или блочное, исполнение для установки на корпус или панель устройства;

• присоединение проводников пайкой;

• серебряное покрытие контактных элементов в отдельных исполнениях, способствующее снижению переходного сопротивления.

Для типовых исполнений заявляется переходное сопротивление контактов не более 5 мОм, а сопротивление изоляции в нормальных условиях — не менее 1000 МОм. Эти параметры важны для устойчивой передачи сигналов и снижения потерь в электрических соединениях.

Где применяется РС10БТВ

Разъём РС10БТВ востребован в оборудовании, где необходимо компактное и обслуживаемое соединение нескольких электрических линий. Его применяют в аппаратуре общего и специального назначения.

Типичные направления использования:

• контрольно-измерительные приборы;

• блоки автоматики и управления;

• лабораторное и испытательное оборудование;

• промышленная радиоэлектроника;

• системы телеметрии и связи;

• источники питания, распределительные и коммутационные устройства;

• приборные панели, электронные модули и внутренние кабельные сборки.

Например, один разъём РС10БТВ может объединять цепи питания устройства, сигнальные линии датчиков, управляющие контакты и резервные выводы. Это упрощает монтаж и позволяет заменить модуль без перепайки всей внутренней проводки.

Эксплуатационные характеристики

Соединители РС10БТВ относятся к всеклиматическому и тропикоустойчивому исполнению. Для изделий семейства указывается работа в температурном диапазоне от −60 до +85 °C, а также сохранение работоспособности при относительной влажности до 98% при +35 °C.

Среди значимых параметров эксплуатации:

Указанные характеристики позволяют использовать разъём в условиях вибраций, перепадов температуры, повышенной влажности и длительной эксплуатации приборов.

Что учитывать при подборе

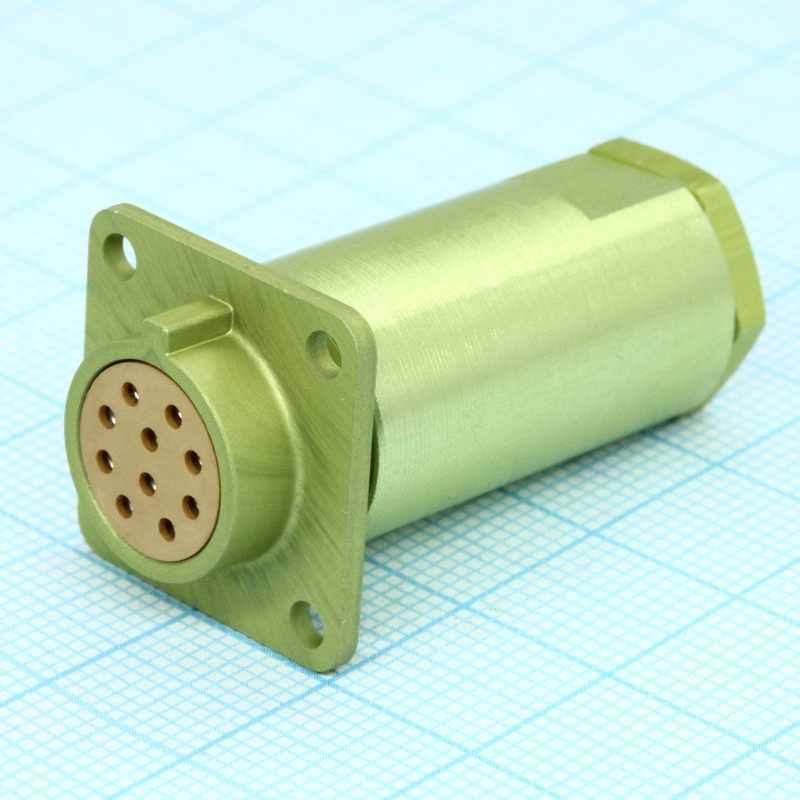

При выборе РС10БТВ важно определить не только число контактов, но и конкретное исполнение соединителя. В рамках серии могут использоваться вилки и розетки, приборные и кабельные корпуса, варианты с кожухом или без него, а также различные особенности монтажа.

Перед проектированием соединения рекомендуется проверить:

• соответствие количества и назначения контактов схеме устройства;

• исполнение ответной части: вилка или розетка;

• способ установки: на панель, в корпус прибора или на кабель;

• наличие защитного кожуха и требуемую степень механической защиты;

• допустимые токи по каждому контакту и суммарную нагрузку;

• условия температуры, влажности, вибрации и загрязнения;

• совместимость с документацией и техническими условиями конкретного исполнения.

РС10БТВ остаётся практичным решением для оборудования, в котором требуется компактный 10-контактный цилиндрический разъём с понятной конструкцией, стабильными электрическими параметрами и возможностью многократного подключения.
