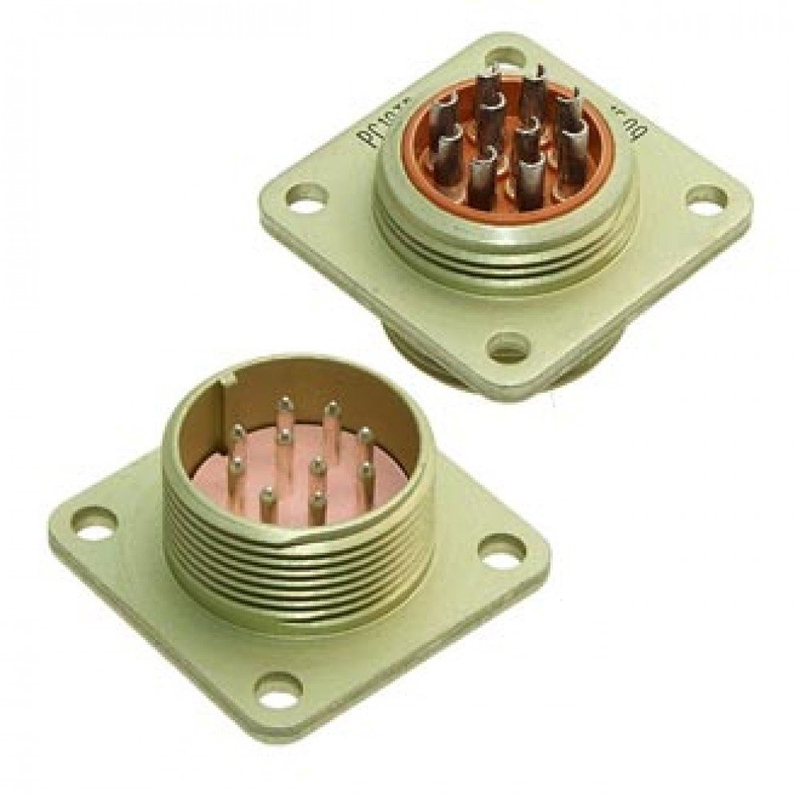

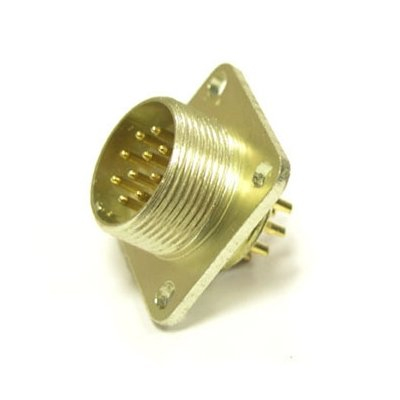

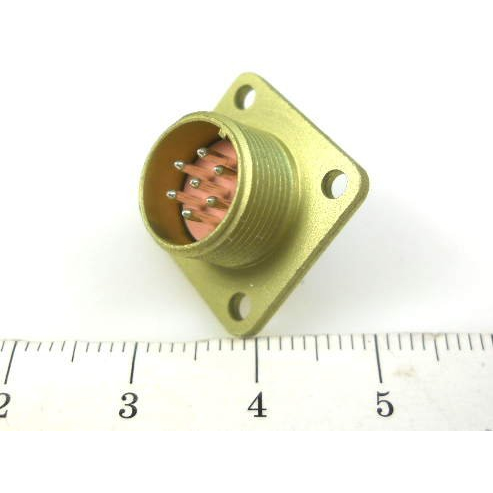

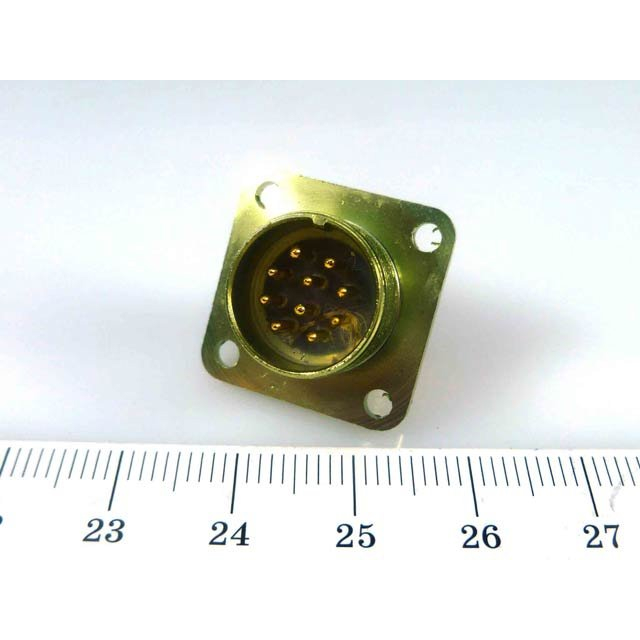

РС‑10ТВ «Вилки без кожуха (аналог)» — это цилиндрические низкочастотные соединители серии РС, выполненные в виде блочной вилки без наружного защитного кожуха, предназначенные для монтажа на панели или печатной плате.

Основные характеристики конструкции

• Тип: цилиндрический низкочастотный, приборный, негерметичный (без кожуха и уплотнительной втулки).

• Количество контактов: 10 штыревых контактов диаметром около 1 мм.

• Корпус: приборный, из алюминиевого сплава, типоразмер условный 14; габариты около 20×20×15,8 мм.

• Монтаж: вилка блочная, крепится через монтажные отверстия с шагом порядка 15 мм.

Электрические параметры и условия эксплуатации

• Рабочее напряжение: до 200 В постоянного, переменного (частотой до нескольких МГц) и импульсного тока.

• Рабочий ток: до 30 А на разъем, сопротивление контакта не более нескольких миллиом для штыря Ø1 мм.

• Изоляция: сопротивление изоляции порядка 1000 МОм.

• Климатическое исполнение: всеклиматическое, тропикоустойчивое (ТВ), рабочий диапазон температур примерно от −60 до +85 °C, допускается высокая относительная влажность.

Механические и эксплуатационные свойства

• Контакты: латунные, часто с серебряным покрытием, штыревые, круглой формы, невынимаемые.

• Вибростойкость и ударная нагрузка: изделие рассчитано на синусоидальную вибрацию до 5000 Гц с ускорением порядка 15 g, а также на многократные механические удары до 50g и однократные до 500g.

• Ресурс: около 250 циклов сочленения–расчленения, минимальная наработка порядка 1000 часов.

Что значит «аналог» РС‑10ТВ

Под «аналогом» понимают современные зарубежные или импортозамещающие вилки той же серии (часто обозначаются как PC10J или аналоги PC‑серии), которые повторяют геометрию, число контактов, тип монтажа и основные электрические параметры РС‑10ТВ, но выполнены по другим стандартам производства (например, китайский аналог PC10J). Такие аналоги используются для замены советских РС‑10ТВ в существующих монтажных схемах и панелях, не требуя перерасчета или переделки конструкции.
