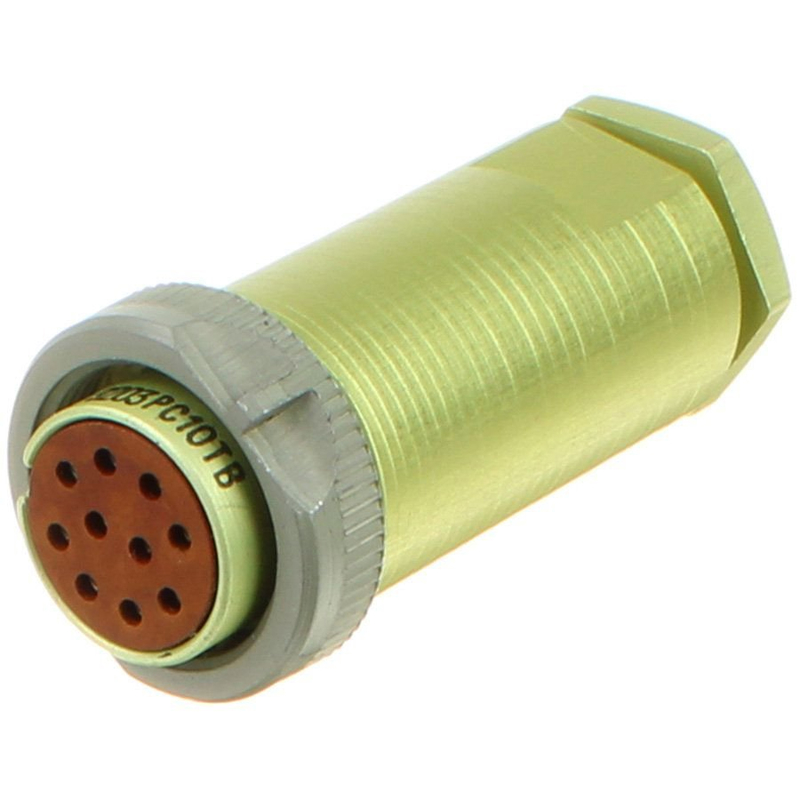

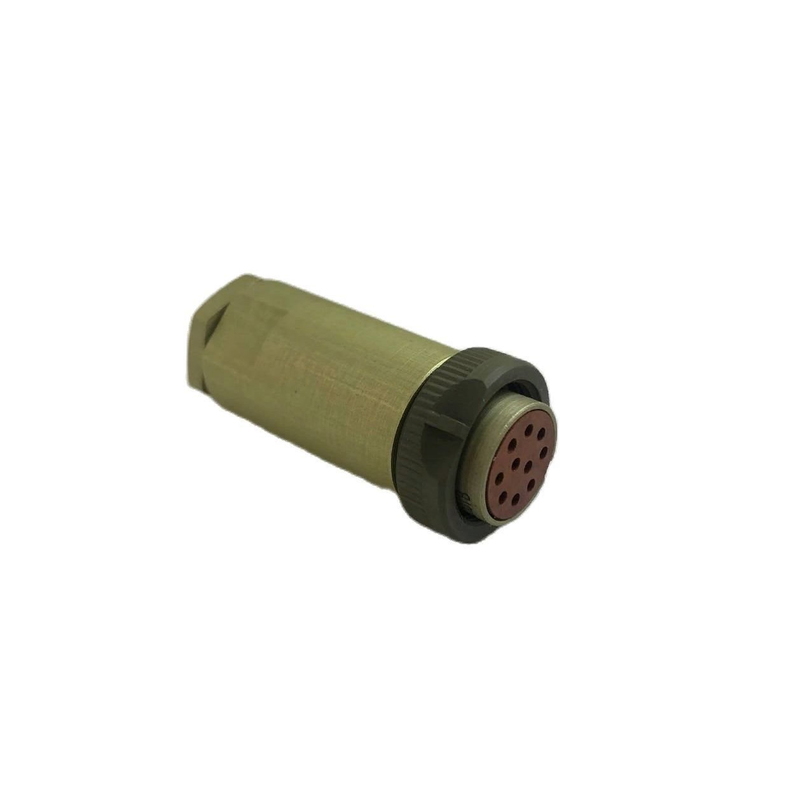

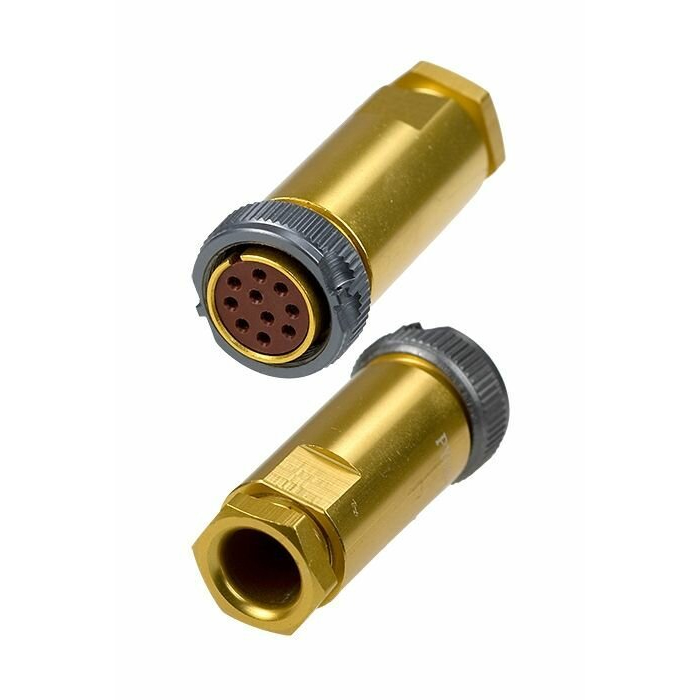

РС‑10ТВ — это низкочастотный цилиндрический разъём‑розетка с кожухом, разработанный по отечественным стандартам, широко применяемый в электро‑, радио‑ и контрольно‑измерительной аппаратуре.

Назначение и область применения

РС‑10ТВ розетка с кожухом предназначена для работы в цепях постоянного, переменного (до примерно 3 МГц) и импульсного тока в сложных климатических условиях. Такие соединители используются при внутреннем монтаже в блоках питания, измерительных приборах, аппаратуре связи и промышленных системах управления.

Тип исполнения и конструкция

Разъём относится к всеклиматическому исполнению (суффикс «ТВ»), то есть рассчитан на работу в широком диапазоне температур и давлений. Розетка имеет кожух (металлический или пластмассовый), который обеспечивает механическую защиту контактов и удобную фиксацию при сборке.

Контакты и электрические параметры

Контакты РС‑10ТВ выполняются с серебряным покрытием; сопротивление контакта обычно не превышает 5 мОм, а сопротивление изоляции — не менее 1000 МОм в нормальных условиях. Максимальное рабочее напряжение обычно порядка 200 В, разъём рассчитан на многократные сочленения‑расчленения (около 250 циклов) и длительную наработку (не менее 1000 часов).

Аналоги и кодирование маркировки

Существуют прямые аналоги РС‑10ТВ розетки с кожухом, например KP30‑10TPK и PY04‑10TK, которые технически взаимозаменяемы по габаритам и параметрам. В маркировке «РС‑10ТВ» обычно означает:

• РС — тип цилиндрического соединителя;

• 10 — количество контактов;

• ТВ — всеклиматическое исполнение;

• наличие или отсутствие дополнительных букв (например, «Г») указывает на герметичное исполнение и тип сочленения (резьбовое или врубное).

Мы можем отдельно разобрать типичные схемы включения и рекомендации по монтажу таких розеток.
