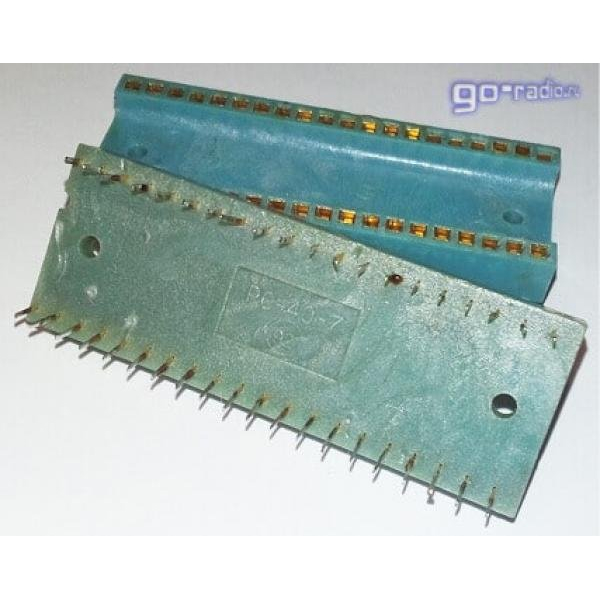

РС-40-7 92г
Технические характеристики
РС-40-7
РС-40-7 — это, как правило, радиоразъем серии РС-40 , где индекс7обозначает конкретное исполнение/вариант конструкции; в практике такие разъемы относятся к круговым силовым/сигнальным соединителям советско-российской номенклатуры и применяются в аппаратуре для соединения цепей питания и сигналов.promelec+1
Что обычно означает обозначение
РС— серия разъема.40— типоразмер корпуса или серии.7— вариант исполнения, который может отличаться числом контактов, типом монтажной части, ключеванием или способом установки.
По одной только маркировке без паспорта или фото нельзя надежно утверждать все параметры, потому что у старых серий встречаются несколько близких модификаций с похожими обозначениями.promelec+1
Где применяется
Такие разъемы обычно встречаются в промышленной, измерительной и радиоаппаратуре, а также в блоках питания, приборах управления и старом оборудовании связи. Их ценят за простую механику, ремонтопригодность и совместимость с отечественной элементной базой.promelec+1
На что смотреть
При идентификации РС-40-7 обычно проверяют:
число контактов;
тип соединения: вилка или розетка;
способ монтажа: на кабель, на панель или на плату;
наличие ключа и ориентации корпуса;
шаг, диаметр и расположение контактов.
Если нужна точная привязка именно к вашему экземпляру, лучше смотреть на маркировку корпуса, фото с обеих сторон и диаметр резьбовой/стыковочной части; по этим признакам можно отличить РС-40-7 от похожих исполнений.promelec+1
Могу уточнить по фото
Если пришлёте фото разъема или его размеры, я смогу определить, что именно означаетРС-40-7в вашем случае и к каким ответным частям он подходит.
Описание
РС-40-7
РС-40-7: соединительная розетка для монтажа интегральных схем
РС-40-7 — соединительная розетка, предназначенная для установки и подключения интегральных схем в электронной аппаратуре с выводами под печатный монтаж. Изделие применяется при сборке, ремонте и обслуживании радиоэлектронных устройств, где важно обеспечить надёжный контакт микросхемы с печатной платой и упростить её последующую замену.
Назначение РС-40-7
Основная задача розетки РС-40-7 — создать разъёмное соединение между интегральной схемой и печатной платой. Вместо непосредственной пайки выводов микросхемы в плату компонент устанавливается в розетку. Такой подход снижает риск повреждения выводов и корпуса ИС при монтаже, демонтаже или ремонте оборудования.
Маркировка изделия расшифровывается следующим образом:
РС — розетка соединительная.
40 — количество контактов.
7 — вариант исполнения, связанный с расположением рядов контактов.
РС-40-7 рассчитана на интегральные схемы в корпусах типа 2 по ГОСТ 17467-88 и используется в устройствах с печатным монтажом.
Технические характеристики
Для РС-40-7 характерны параметры, позволяющие использовать розетку в различной электронной и радиотехнической аппаратуре:
| Параметр | Значение |
|---|---|
| Количество контактов | 40 |
| Рабочий ток | от 1 × 1 0 − 8 до 0,5 А |
| Рабочее напряжение | от 0,01 до 100 В |
| Сопротивление контакта | 0,02–0,03 Ом |
| Сопротивление изоляции | не менее 1 × 1 0 6 МОм |
| Электрическая прочность изоляции | не менее 1000 В |
| Ёмкость между соседними контактами | не более 0,5 пФ |
| Габаритные размеры | 10,2 × 19 × 51 мм |
| Масса | не более 6,5 г |
| Наработка | не менее 10 000 часов |
| Срок сохраняемости | не менее 6 лет |
Приведённые характеристики указывают на низкое переходное сопротивление контактов и высокую электрическую прочность изоляции, что важно для стабильной передачи сигналов и питания между микросхемой и печатной платой.
Условия эксплуатации
Розетка РС-40-7 рассчитана на эксплуатацию в широком диапазоне внешних воздействий. Допустимая температура окружающей среды составляет от −60 °C до +100 °C, а относительная влажность может достигать 98% при +35 °C.
Изделие устойчиво к вибрации в диапазоне частот от 1 до 2000 Гц при ускорении до 150 м/с², а также к многократным механическим ударам с пиковым ускорением до 400 м/с². Такие параметры делают РС-40-7 подходящей для аппаратуры, работающей в условиях вибраций, перепадов температуры и повышенной влажности.
Преимущества применения
Использование РС-40-7 в электронном устройстве даёт несколько практических преимуществ:
Упрощает установку и замену интегральных схем.
Помогает избежать перегрева микросхемы при пайке.
Снижает вероятность деформации или обрыва выводов ИС.
Делает обслуживание и диагностику печатных плат удобнее.
Обеспечивает разъёмное, стабильное электрическое соединение.
Подходит для аппаратуры, рассчитанной на сложные климатические и механические условия.
Например, при ремонте платы с 40-выводной микросхемой специалист может извлечь неисправную ИС из РС-40-7 и установить новую без повторной пайки всех выводов. Это сокращает время обслуживания и уменьшает риск повреждения дорожек печатной платы.
Итог
РС-40-7 — 40-контактная соединительная розетка для монтажа интегральных схем на печатных платах. Она востребована в радиоэлектронной аппаратуре благодаря компактным размерам, устойчивости к температурным и механическим воздействиям, а также возможности многократной установки и извлечения микросхем.
