Назначение

РРС5-10-1-2-В «ОТК» — это герметичная приборная вилка цилиндрического низкочастотного соединителя типа РРС5, предназначенная для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения. Изделие применяется для соединения и разъединения электрических цепей постоянного, переменного и импульсного токов частотой до 3 МГц при напряжении до 200 В.

Вилка используется в составе герметичного соединителя РРС5 в паре с негерметичной кабельной розеткой РРС3 или переходом РРС6. Благодаря исполнению «В» (всеклиматическое) изделие допускает эксплуатацию в сложных климатических условиях и применяется при работе аппаратуры в широком диапазоне температур и давлений.

Расшифровка обозначения и конструктивные особенности

Маркировка РРС5-10-1-2-В несёт полную информацию о типе и исполнении изделия. Ниже приведена расшифровка каждого элемента обозначения.

• РРС5 — тип соединителя: цилиндрический, низкочастотный, приборный.
• 10 — количество контактов в вилке.
• 1 — конструктивное исполнение: приборная вилка без кожуха (блочная), крепится к панели прибора.
• 2 — многопозиционная поляризация изолятора в корпусе (1–12), исключающая перепутывание одинаковых диаметров при сочленении.
• В — всеклиматическое исполнение, допускающее эксплуатацию в сложных климатических условиях.

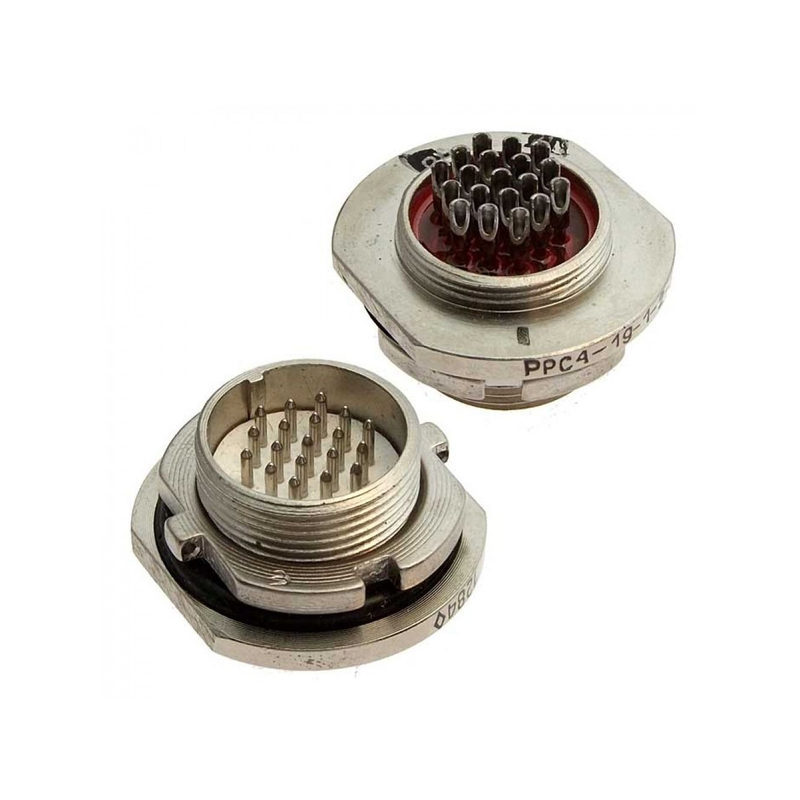

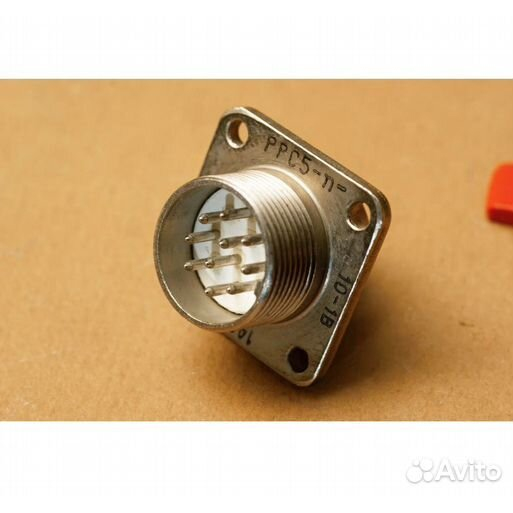

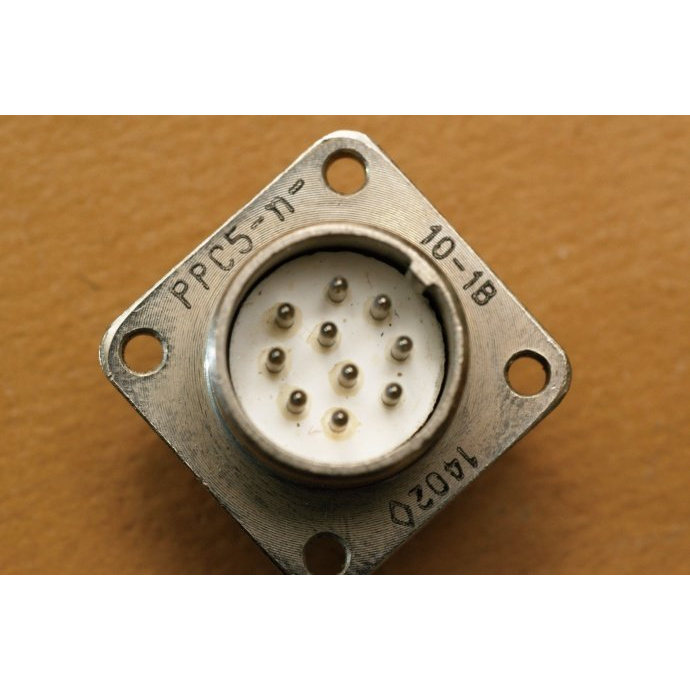

Вилка имеет металлический цилиндрический корпус, герметизируемый по фланцу с помощью резинового уплотнительного кольца и винтов, что обеспечивает герметичность приборного узла. Контакты впаиваются в провода, а сама вилка устанавливается на панели прибора или в разъёме и сочленяется с кабельной розеткой или переходом по резьбе. Корпуса имеют одношпоночную поляризацию, а многопозиционная установка изоляторов предотвращает ошибочное сочленение.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в составе радиоэлектронной аппаратуры.

• Количество контактов: 10.
• Максимальное рабочее напряжение: до 200 В.
• Токовая нагрузка: до 2 А на один контакт; общий суммарный ток — до 6–35 А в зависимости от сочетания с розеткой.
• Сопротивление контактов: не более 30 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений: не менее 250 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: до 25 лет.

Применение и условия эксплуатации

Вилка РРС5-10-1-2-В применяется в составе герметичных соединителей для внутреннего монтажа в приборах и блоках радиоэлектронной аппаратуры. Установка производится на панели прибора; сочленение с ответной частью выполняется по резьбе с соблюдением поляризации, что исключает неправильное соединение контактов.

Всеклиматическое исполнение «В» позволяет использовать изделие при работе аппаратуры в широком диапазоне температур и давлений, включая сложные климатические условия. Герметизация по фланцу обеспечивает защиту приборного узла от воздействия окружающей среды, что особенно важно для аппаратуры специального назначения.

Приёмка и нормативная документация

Изделие изготовлено в соответствии с техническими условиями НКЦС.434410.104ТУ и прошло приёмку «ОТК». Год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Артикул: 20690. Категория: РРС5. Производитель: Электросоединитель.
