| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|
20688РРС5-10-1-1-ВПроизводитель: Электросоединитель | «ОТК» |  | > 50 шт. | 4050 ₽ | ||||
20689РРС5-10-1-2-ВПроизводитель: Электросоединитель | Год: 2025, «ОТК» |  | > 12 шт. | 4050 ₽ | ||||
20690РРС5-10-1-2-В ВИЛКИПроизводитель: Электросоединитель | Год: 2025, «ОТК» |  | > 30 шт. | |||||
20691РРС5-10-1-3-ВПроизводитель: Электросоединитель | Год: 2025, «ОТК» |  | > 10 шт. | 4050 ₽ | ||||
20692РРС5-10-1-3-В ВИЛКИПроизводитель: Электросоединитель | Год: 2025, «ОТК» |  | > 22 шт. | |||||
20693РРС5-10-4-ВПроизводитель: Копир | Год: 2013, «5» |  | > 2 шт. | 2900 ₽ |

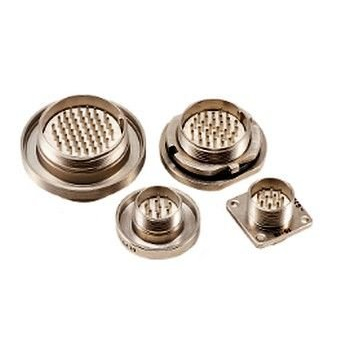

Соединители РРС5 — это субминиатюрные цилиндрические низкочастотные приборные вилки для внутреннего монтажа с резьбовым сочленением, предназначенные для соединения и разъединения электрических цепей в радио- и электроаппаратуре.
Основное назначение
Работают в цепях:
постоянного тока,
переменного тока частотой до 3 МГц ,
импульсного тока
при напряжении до 200 В (амплитудное значение) и силе тока до 2 А на одиночный контакт.
Конструктивные особенности
| Параметр | Описание |
|---|---|
| Тип | Вилка приборная без кожуха |
| Сочленение | Резьбовое, одношпоночная поляризация корпусов |
| Герметичность | Обеспечивается резиновым уплотнительным кольцом и винтами |
| Диаметры корпуса | 10, 12, 14, 18, 22, 27 мм |
| Количество контактов | 10, 19, 32, 50 |
| Покрытие контактов | Штыри — никель, гнезда — золото |
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочий ток на контакт | не более 1,5 А |
| Максимальная токовая нагрузка (одиночный контакт) | 2 А |
| Суммарная токовая нагрузка на соединитель | не более 35 А |
| Сопротивление контактов | не более 30 мОм |
| Сопротивление изоляции | не менее 5000 МОм |
| Количество сочленений | 250 |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Применение
Используются в специальной и общепромышленной радио- и электроаппаратуре для внутреннего монтажа, где требуется надёжное резьбовое соединение субминиатюрных цепей. Комплект обычно состоит из герметичной приборной вилки РРС5 и негерметичной кабельной розетки РРС3.
