Назначение и область применения

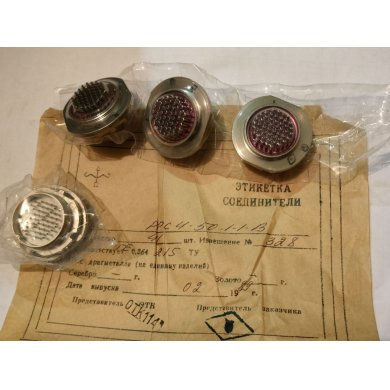

РРС4-50-8В «5» / ОС — цилиндрический низкочастотный соединитель из серии РРС4, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Изделие выполнено в виде герметичной приборной вилки для внутреннего монтажа и рассчитано на всеклиматическое исполнение. Соединитель применяется для соединения и разъединения цепей постоянного, переменного тока частотой до 3 МГц и импульсных сигналов во встроенных блоках, панелях и корпусах аппаратуры.

Разъём востребован в промышленной, телекоммуникационной и военной технике, где критичны высокая наработка, сохраняемость и устойчивость к жёстким климатическим и механическим воздействиям. Показатель приёмки «5» / ОС и год выпуска 90–92 подтверждают принадлежность изделия к категории продукции, проходившей специальную приёмку и предназначенной для ответственных применений.

Расшифровка обозначения

• РРС4 — тип цилиндрического низкочастотного соединителя;
• 50 — количество контактов в разъёме;
• 8 — многопозиционная поляризация изолятора в корпусе, исключающая ошибочное состыковывание изделий с близкими диаметрами;
• В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне внешних условий;
• «5» / ОС — обозначение приёмки, указывающее на особый порядок контроля и приёмки изделия.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных цепях. Максимальное рабочее напряжение составляет до 200 В амплитудного значения. Токовая нагрузка на один контакт — до 2 А, суммарная по соединителю — до 35 А.

Сопротивление контактов не превышает 30 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к вибрациям частотой от 1 до 5000 Гц с ускорением до 600 метров на секунду в квадрате, к механическим ударам одиночного и многократного действия, а также к пониженному атмосферному давлению до 1,3 на 10 в минус десятой степени паскаля.

Конструкция разъёма обеспечивает герметичное соединение, что позволяет использовать его в аппаратуре, эксплуатируемой в условиях повышенной влажности, запылённости и перепадов давления. Контакты рассчитаны на многократное сочленение и расчленение с сохранением стабильных электрических параметров.

Особенности конструкции и монтажа

РРС4-50-8В «5» / ОС предназначен для внутреннего монтажа на панелях или в корпусах аппаратуры. Многопозиционная поляризация изолятора исключает неправильное соединение с ответной частью, что особенно важно при большом количестве контактов и высокой плотности монтажа. Герметичное исполнение корпуса дополнительно защищает контактные элементы от внешних воздействий и повышает надёжность соединения в сложных условиях эксплуатации.

Изделие обладает высокой наработкой на отказ, составляющей до тысячи часов, и сроком сохраняемости порядка пятнадцати лет, что делает его пригодным для длительного использования в составе стационарного и подвижного оборудования.
