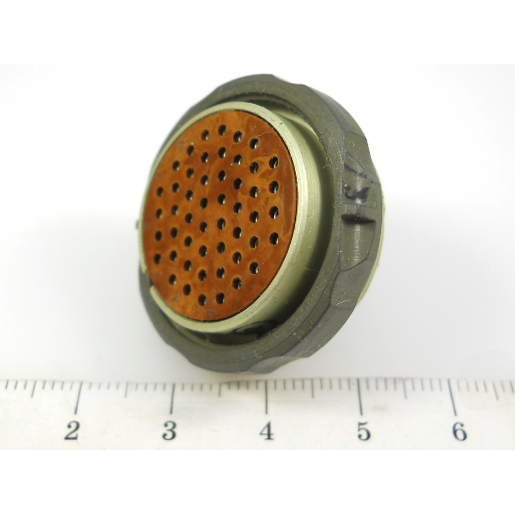

РРС4-50-5В

РРС4-50-5В представляет собой цилиндрический низкочастотный герметичный разъём-вилку всеклиматического исполнения. Это соединитель с 50 контактами, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока в радиоэлектронной аппаратуре.

Основные характеристики

Максимальное рабочее напряжение составляет 200 В, сопротивление изоляции — не менее 5000 МОм в нормальных условиях, а сопротивление контактов — не более 30 МОм. Токовая нагрузка на одиночный контакт достигает 2 А, суммарная на соединитель — до 35 А, рабочая температура от -60 до +100 °C.

Разъём выдерживает вибрацию до 5000 Гц с ускорением 600 м/с², механические удары до 10000 м/с² (одиночный) и 1500 м/с² (многократный), а также пониженное давление до 1,3·10⁻¹⁰ Па. Срок службы — минимум 1000 часов наработки и 250 циклов соединений.

Конструкция и обозначение

Соединитель состоит из герметичной вилки с многопозиционной поляризацией (позиция 5) и возможностью крепления гайкой к панели. В маркировке "РРС4" — тип, "50" — контакты, "5" — поляризация, "В" — всеклиматическое исполнение и серебряное покрытие контактов.

Применение

Используется во всеклиматических условиях для внутреннего монтажа в измерительных приборах, оборудовании передачи сигналов и промышленной аппаратуре, обеспечивая надёжное соединение цепей.
