Назначение и общее описание

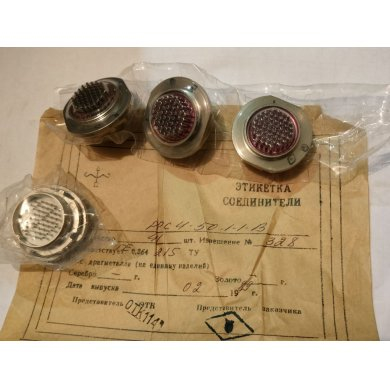

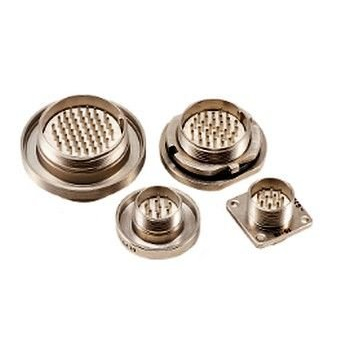

РРС4-50-4В "5" / ОС — цилиндрический низкочастотный разъём всеклиматического исполнения, предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре. Изделие представляет собой вилку приборную без кожуха с 50 контактами и условным размером корпуса 27 мм. Разъём рассчитан на работу с постоянным, переменным током частотой до 3 МГц, а также с импульсными токами во внутреннем монтаже.

Сочленение ответных частей — резьбовое. Поляризация одношпоночная, с многопозиционной установкой изоляторов: предусмотрены 4 положения. Покрытие контактов — серебро, что отражено в обозначении литерой «В». Приёмка «5» / ОС указывает на военную приёмку, а маркировка года 91–92 подтверждает принадлежность к партии, выпущенной в указанный период.

Электрические параметры

Разъём обеспечивает стабильное низкоомное соединение контактов: сопротивление контактов не превышает 30 МОм, сопротивление изоляции — не менее 5000 МОм. Это гарантирует надёжную передачу сигналов и минимизацию паразитных утечек даже при длительной эксплуатации.

Допустимая токовая нагрузка составляет до 2 А на отдельный контакт, при этом суммарный ток через соединитель может достигать 35 А. Рабочее напряжение — до 200 В. Такие параметры позволяют применять РРС4-50-4В в цепях питания и сигнальных линиях различной аппаратуры без риска перегрева или пробоя изоляции.

Устойчивость к внешним воздействиям

Изделие предназначено для эксплуатации в экстремальных условиях и сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Разъём герметичен и выдерживает пониженное давление вплоть до 1,3·10 в минус десятой степени Па, что допускает его использование в вакуумной технике и на больших высотах.

Механическая стойкость

• Вибрационные нагрузки: диапазон частот 1–5000 Гц, ускорение до 600 м/с².
• Ударные воздействия: одиночный удар до 10000 м/с², многократные удары до 1500 м/с².
• Ресурс по сочленениям: не менее 250 циклов.
• Минимальная наработка: 1000 часов.

Применение

РРС4-50-4В "5" / ОС востребован во внутреннем монтаже радиоэлектронных блоков, где требуется компактное, герметичное и виброустойчивое соединение большого числа электрических цепей. Всеклиматическое исполнение и стойкость к механическим нагрузкам делают разъём пригодным для бортовой аппаратуры, промышленных контроллеров, измерительных комплексов и специальной техники. Резьбовой вид сочленения обеспечивает надёжную фиксацию ответной части и исключает самопроизвольное разъединение при вибрации. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при длительном хранении и работе в условиях повышенной влажности.

Артикул изделия — 40780. Категория — РРС4. Применение разъёма с приёмкой «5» / ОС подтверждает возможность установки в аппаратуру, к которой предъявляются повышенные требования по надёжности и контролю качества.
