Назначение и область применения

РРС4-50-2В представляет собой герметичную приборную вилку цилиндрического низкочастотного соединителя серии РРС4, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц, а также в цепях импульсных сигналов радиоэлектронной аппаратуры. Изделие применяется для соединения и разъединения электрических цепей в приборах специального и общего назначения, включая условия, требующие герметичного монтажа. Соединитель сочленяется с негерметичными кабельными розетками серии РРС3, что обеспечивает совместимость с распространёнными ответными частями. Крепление корпуса вилки выполняется с помощью резинового уплотнительного кольца и гайки, что гарантирует надёжную фиксацию и сохранение герметичности узла в месте установки.

Технические характеристики

Соединитель оснащён 50 контактами. Сопротивление каждого контакта не превышает 0,03 Ом, максимальная токовая нагрузка на один контакт составляет 2 А, а суммарная допустимая токовая нагрузка достигает 35 А. Максимальное рабочее напряжение — 200 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства изделия.

Диапазон рабочих температур — от минус 60 до плюс 100 °C. Вилка устойчива к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением 600 м/с² и к ударным воздействиям с ускорением до 10000 м/с². Всеклиматическое исполнение обеспечивает наработку не менее 1000 часов и ресурс не менее 250 циклов сочленений-расчленений.

Конструктивные особенности

• Одношпоночная поляризация корпуса, исключающая неправильное сочленение.
• Многопозиционная установка изоляторов — позиция 2.
• Условный размер корпуса — 27 мм.
• Вид сочленения — резьбовой.
• Присоединение проводов — пайкой.
• Покрытие контактов: штыри — никель или золото, гнёзда — золото.
• Крепление корпуса — резиновое уплотнительное кольцо и гайка.

Расшифровка обозначения и приёмка

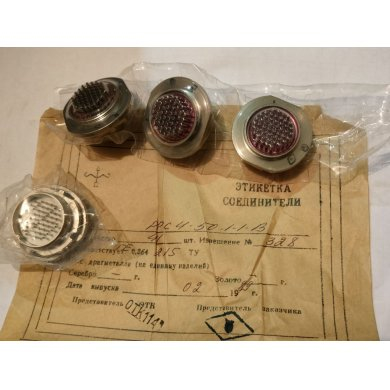

Маркировка изделия расшифровывается следующим образом: РРС — тип соединителя, 4 — номер разработки, 50 — число контактов, 2 — конструктивное исполнение (вилка без кожуха), В — всеклиматическое исполнение. Приёмка изделия — «5», что соответствует приёмке заказчика, а обозначение «ОС» указывает на особо стойкое исполнение. Год выпуска партии — в диапазоне 1988–1992 годов.

Изделие предназначено для применения в радиоэлектронной аппаратуре, где требуется герметичное приборное соединение с высокой механической прочностью и стабильными электрическими параметрами в широком диапазоне внешних воздействий. Артикул товара: 40779.
