Назначение и область применения

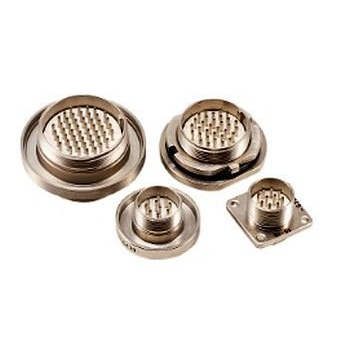

РРС4-32-6В "5" / ОС представляет собой цилиндрический резьбовой разъём серии РРС4, рассчитанный на 32 контакта и предназначенный для работы во всеклиматическом исполнении (буква «В» в обозначении). Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных цепях. Основная сфера использования — приборы и оборудование военной, промышленной и радиотехнической техники.

Исполнение «всеклиматическое» позволяет эксплуатировать разъём в широком диапазоне температур и при повышенной влажности. Изделие подходит для условий, где требуется повышенная стойкость к внешним воздействиям, включая районы с резкими перепадами климатических параметров и агрессивной окружающей средой.

Маркировка приёмки «5» / ОС указывает на то, что изделие прошло соответствующую процедуру контроля качества и относится к категории продукции с приёмкой заказчика. Год выпуска — период с 1989 по 1992, что подтверждает принадлежность к партиям, изготовленным в указанный временной интервал.

Конструктивные особенности

РРС4 относится к серии низкочастотных цилиндрических соединителей с резьбовым сочленением. Герметичность конструкции обеспечивается резиновым уплотнительным кольцом и накидной гайкой. В этом состоит ключевое отличие от смежных серий: в РРС3 используется сварное соединение, а в РРС5 — винтовое крепление.

Корпус разъёма имеет одношпоночную поляризацию. Положение изоляторов с несколькими позициями исключает ошибочное сочленение одинаковых по диаметру разъёмов, что особенно важно при монтаже нескольких соединителей на одном устройстве или в составе жгутов.

Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и дополнительную защиту контактных элементов от самопроизвольного разъединения при вибрационных и ударных нагрузках. Уплотнительное кольцо препятствует проникновению влаги и пыли внутрь соединения, сохраняя стабильность электрических параметров в сложных условиях эксплуатации.

Электрические и эксплуатационные параметры

Для серии РРС4 типичны следующие электрические характеристики:

• сопротивление контактов — не более 30 мОм;
• максимальный ток на один контакт — около 2 А;
• максимальное рабочее напряжение — порядка 200 В;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединители РРС4 рассчитаны на работу в условиях вибрации и многократных ударных нагрузок. Это делает их пригодными для установки на подвижных объектах, в вибро- и удароопасных зонах, а также в аппаратуре, подвергающейся механическим воздействиям при транспортировке и эксплуатации.

Частотный диапазон до 3 МГц позволяет использовать разъём не только в цепях питания и управления, но и в низкочастотных сигнальных линиях, где требуется стабильное переходное сопротивление и надёжный контакт. 32 контакта обеспечивают достаточное количество цепей для подключения многоканальных устройств и сложных схем коммутации.

Применение в аппаратуре

Разъём РРС4-32-6В "5" / ОС востребован при ремонте, доработке и комплектовании радиоэлектронной аппаратуры, произведённой в конце 1980-х — начале 1990-х годов. Благодаря стандартизированной конструкции серии РРС4 он совместим с ответными частями того же типономинала, что упрощает замену вышедших из строя соединителей и восстановление работоспособности оборудования.

Всеклиматическое исполнение (буква «В») расширяет географию применения: от районов с умеренным климатом до территорий с экстремально низкими или высокими температурами, высокой влажностью и частыми атмосферными осадками. Резиновое уплотнительное кольцо и резьбовая гайка сохраняют герметичность при длительном воздействии неблагоприятных факторов.

Изделие подходит для использования в составе наземной, подвижной и стационарной аппаратуры, где предъявляются повышенные требования к надёжности электрических соединений и устойчивости к механическим воздействиям. Приёмка «5» / ОС подтверждает соответствие изделия установленным требованиям при выпуске с предприятия-изготовителя.
