| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

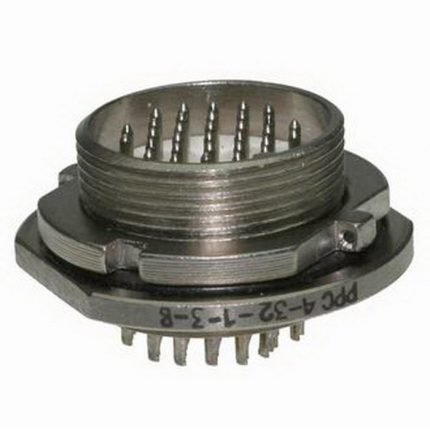

40775РРС4-32-1В | Год: 98, «ОС» |  | > 24 шт. | 650 ₽ | ||||

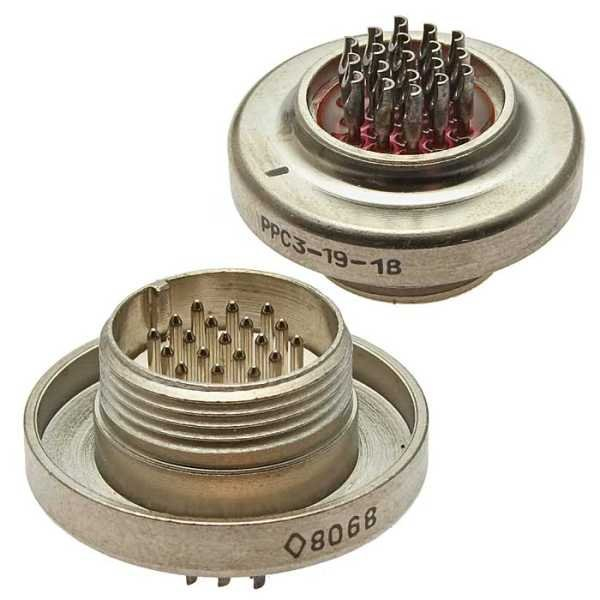

40776РРС4-32-5В | Год: 90-92, "5" / ОС |  | > 11 шт. | 520 ₽ | ||||

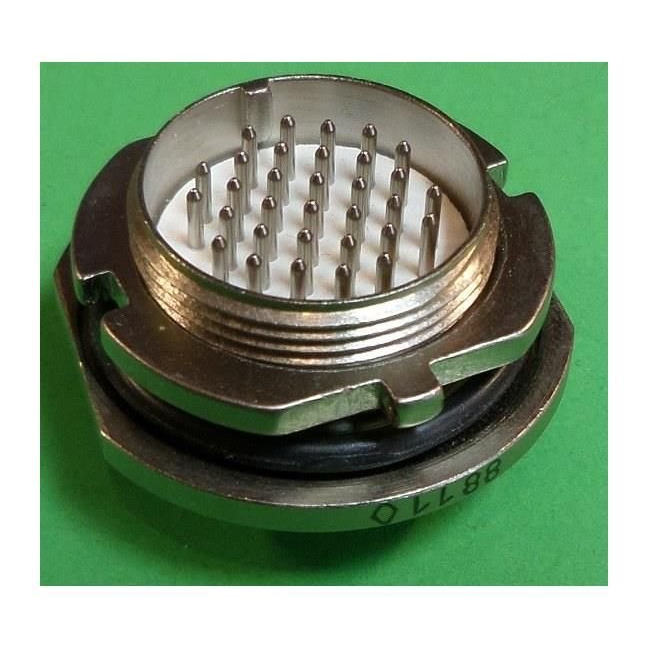

40777РРС4-32-6В | Год: 89-92, "5" / ОС |  | > 10 шт. | 520 ₽ | ||||

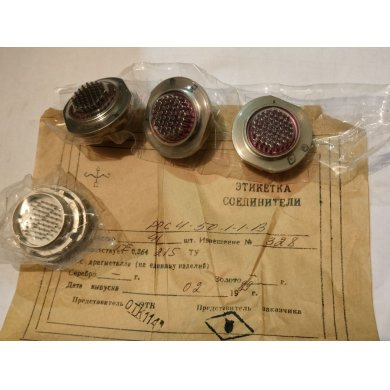

40778РРС4-50-1-9-В | Год: 84-85, «5» |  | > 10 шт. | 260 ₽ | ||||

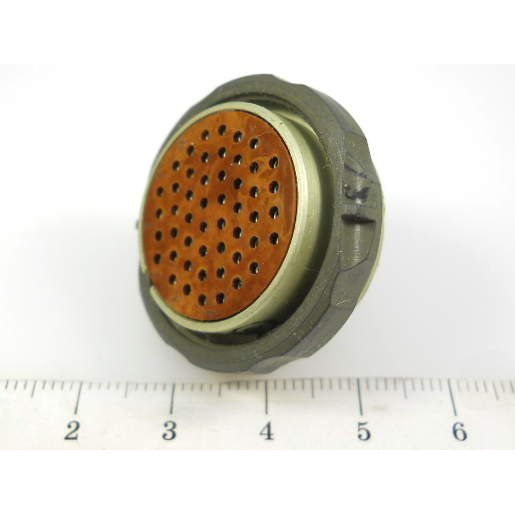

40779РРС4-50-2В | Год: 88-92, "5" / ОС |  | > 11 шт. | 390 ₽ | ||||
40780РРС4-50-4В | Год: 91-92, "5" / ОС |  | > 15 шт. | 520 ₽ | ||||
40781РРС4-50-5В | Год: 91, "5" / ОС |  | > 11 шт. | 520 ₽ | ||||

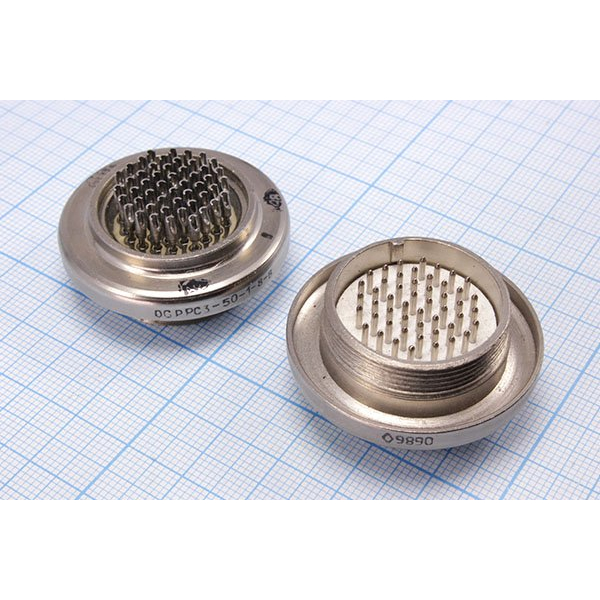

40782РРС4-50-8В | Год: 90-92, "5" / ОС |  | > 13 шт. | 520 ₽ | ||||
80731РРС4-50-1-1В ВИЛКИ | Год: 90, «ОС» |  | > 37 шт. |
Соединители РРС4— это субминиатюрные цилиндрические низкочастотные приборные соединители с резьбовым сочленением, предназначенные для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
Основные характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | до 3 МГц (постоянный, переменный и импульсный ток) |
| Максимальное напряжение | до 200 В (амплитудное значение) |
| Рабочий ток на контакт | не более 1,5 А |
| Максимальный ток на одиночный контакт | 2 А |
| Суммарный ток на соединитель | не более 35 А |
| Сопротивление контактов | не более 30 мОм (вилка/розетка), 60 мОм (переход РРС6) |
| Сопротивление изоляции | не менее 5000 МОм |
| Количество сочленений | 250 циклов |
| Минимальная наработка | 1000 часов |
| Срок сохраняемости | 15 лет |
Конструктивные особенности
Тип сочленения: резьбовое
Поляризация корпуса: одношпоночная с многопозиционной установкой изолятора (защита от перепутывания при соединении)
Герметичность: приборная вилка РРС4 — герметичная, кабельная розетка РРС3 — негерметичная
Герметичность фланца: обеспечивается резиновым уплотнительным кольцом и гайкой
Покрытие контактов: штыри — никель, гнезда — золото
Исполнение: всеклиматическое для внутреннего монтажа
Варианты исполнения
Конструктивно соединители выпускаются в следующих типах:
| Обозначение | Тип |
|---|---|
| 1 | вилка приборная без кожуха |
| 0 | розетка кабельная без кожуха |
| 7 | розетка кабельная с прямым кожухом |
| 9 | розетка кабельная с угловым кожухом |
| П | переход |
Размеры и контакты
Диаметр корпуса: 10, 12, 14, 18, 22, 27 мм
Количество контактов: 4, 7, 10, 19, 32, 50
Например, обозначение РРС4-19-1-2Врасшифровывается как: РРС4 — тип соединителя, 19 контактов, покрытие контактов никель (отсутствие буквы), вилка приборная без кожуха (1), 2-й вариант поляризации, всеклиматическое исполнение (В).
Применение
Соединители используются для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, устойчивы к воздействию специальных факторов и предназначены для работы во всех климатических условиях. Технические условия: ГЕ0.364.215 ТУ (НКЦС.434410.104ТУ).
