Назначение и область применения

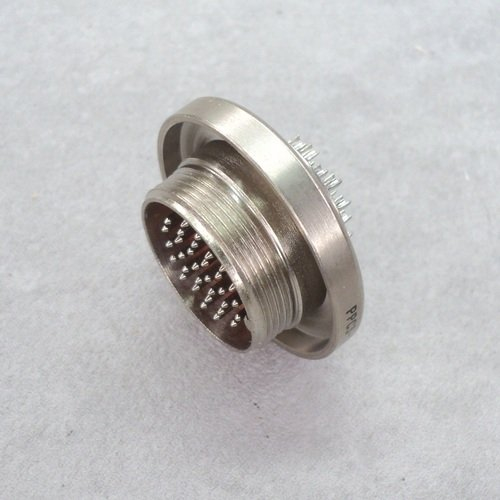

РРС3-32-1В представляет собой приборную вилку цилиндрического низкочастотного соединителя серии РРС3, произведённую с приёмкой «ОС» и датируемую периодом 1990–1996 годов. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в составе радиоэлектронной аппаратуры, контрольно-измерительных систем, промышленных блоков управления и автоматизации. Вилка рассчитана на работу в составе стационарного и подвижного оборудования, включая железнодорожную технику, где предъявляются повышенные требования к устойчивости соединений при вибрационных и ударных нагрузках.

Приёмка «ОС» подтверждает, что каждый экземпляр прошёл приёмо-сдаточные испытания в соответствии с требованиями, действовавшими для продукции данного класса в указанный период. Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в широком диапазоне внешних воздействий, включая пониженное атмосферное давление и значительные перепады температур. Вилка применяется для передачи сигналов, подачи питания и коммутации командных линий в аппаратуре, где требуется высокая плотность монтажа при ограниченном пространстве приборных отсеков.

Технические характеристики и конструктивные особенности

Соединитель оснащён 32 контактами и относится к категории приборных вилок без кожуха, предназначенных для внутреннего или панельного монтажа. Основные электрические и эксплуатационные параметры изделия:

• Тип: цилиндрический низкочастотный соединитель, вилка приборная без кожуха
• Количество контактов: 32
• Максимальный ток на контакт: до 2 А
• Суммарный допустимый ток: до 35 А
• Рабочее напряжение: до 200 В
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Минимальная наработка: 1000 часов
• Количество сочленений-расчленений: 250
• Диапазон частот: до 3 МГц
• Устойчивость к вибрации: от 1 до 5000 Гц при ускорении до 60 g
• Устойчивость к ударам: до 1000 g

Индекс «1» в обозначении указывает на многопозиционную поляризацию изолятора, которая исключает ошибочное соединение ответных частей при монтаже и обслуживании аппаратуры. Контактные элементы в большинстве модификаций имеют никелевое покрытие, обеспечивающее стабильное переходное сопротивление и защиту от коррозии. Корпус вилки рассчитан на надёжную фиксацию в приборных панелях и внутренних монтажных платах, обеспечивая защиту соединения от механических воздействий и внешних факторов.

Эксплуатационные свойства

РРС3-32-1В рассчитана на длительную эксплуатацию в составе аппаратуры, подвергающейся интенсивным механическим нагрузкам. Заявленная устойчивость к вибрациям в диапазоне от 1 до 5000 Гц с ускорением до 60 g и к одиночным ударам до 1000 g позволяет использовать соединитель в подвижных объектах и промышленном оборудовании с высоким уровнем механических воздействий. Минимальная наработка 1000 часов и ресурс 250 циклов сочленения-расчленения подтверждают пригодность изделия для многократного применения при регламентных работах, ремонте и замене блоков.

Рабочий температурный диапазон от минус 60 до плюс 100 градусов Цельсия в сочетании со стойкостью к пониженному давлению делает вилку пригодной для использования в неотапливаемых отсеках, наружных установках и высотном оборудовании. Конструкция без кожуха предполагает монтаж непосредственно в корпус прибора или на панель, что упрощает компоновку и снижает занимаемый объём. Соединитель предназначен для многократного сочленения с ответной розеткой соответствующего типономинала из серии РРС3, обеспечивая надёжный электрический контакт во всех допустимых режимах эксплуатации.
