РРС3-32-1В ВИЛКИ 91-93г «5»

Цена:

260 ₽

В наличии: 85 шт.

Технические характеристики

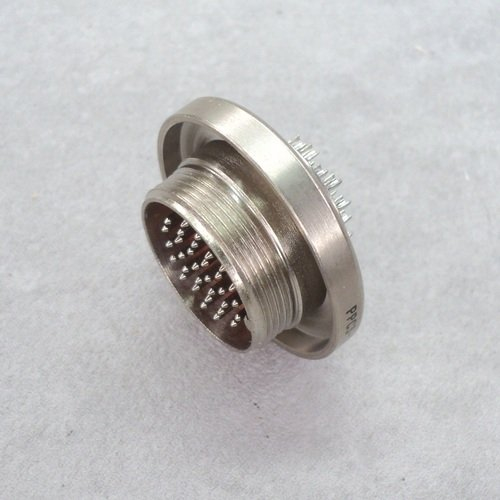

РРС3-32-1В вилка

РРС3‑32‑1В — это цилиндрический низкочастотный разъём‑вилка из серии РРС3, предназначенной для внутреннего монтажа в приборной аппаратуре и блоках управления.

Основное назначение

Разъём работает в электрических цепях постоянного тока, переменного тока с частотой до примерно 3 МГц и импульсных токов при напряжении до 200 В (амплитудное значение) и токе до 2 А на отдельный контакт. Используется для соединения различных блоков РЭС, панелей управления, измерительных приборов и аналогичных устройств.

Расшифровка обозначения

По общей структуре серии РРС3:

РРС3 — тип соединителя, третье поколение цилиндрических соединителей.
32 — общее количество контактов (32‑контактный разъём).
1 — конструктивное исполнение: вилка приборная без кожуха (монтируется на плате или панели, без внешнего кабельного кожуха).
В — всеклиматическое исполнение, пригодна для эксплуатации в широком диапазоне температур и влажности.

Основные технические свойства

Тип — цилиндрический, резьбовой, многоразового сочленения , с многопозиционной поляризацией изолятора для предотвращения перепутывания при сочленении.
Рабочий диапазон температур обычно — примерно от –60 до +100 °C (для всеклиматического исполнения серии РРС3).
Сопротивление контактов — не более нескольких десятков мОм (типовые значения для РРС3 порядка 30 мОм на контакт).
Минимальная наработка — порядка 1000 часов работы и 250 циклов сочленения/расчленения при нормальной эксплуатации.

Особенности конструкции и применения

Вилка РРС3‑32‑1В рассчитана на внутренний монтаж в приборную аппаратуру и блоки, при этом сочленение с розеткой выполняется резьбовым соединением, что обеспечивает надёжное механическое и электрическое соединение в условиях вибраций и ударов. Такие разъёмы широко применяются в радиоэлектронной аппаратуре, станках с ЧПУ, измерительных и контрольных приборах, где требуется надёжный, многоконтактный цилиндрический соединитель.

Описание

Назначение и область применения

РРС3-32-1В представляет собой цилиндрический низкочастотный разъём-вилку серии РРС3, предназначенную для внутреннего монтажа в приборной аппаратуре, блоках управления и радиоэлектронных устройствах. Изделие рассчитано на работу в электрических цепях постоянного тока, переменного тока с частотой до примерно 3 МГц, а также в цепях импульсных токов. Допустимое амплитудное значение напряжения составляет до 200 В, токовая нагрузка — до 2 А на отдельный контакт.

Основная сфера применения охватывает соединение различных блоков радиоэлектронных средств, панелей управления, измерительных приборов, контрольной аппаратуры и аналогичных устройств. Разъём востребован в оборудовании, где требуется надёжное многоконтактное цилиндрическое соединение, устойчивое к вибрациям, ударам и длительной эксплуатации.

Технические характеристики и конструктивные особенности

Изделие относится к третьему поколению цилиндрических соединителей серии РРС3. Конструктивное исполнение — вилка приборная без кожуха, монтируемая на плате или панели. Общее количество контактов составляет 32. Сочленение с ответной розеткой выполняется резьбовым соединением, что обеспечивает надёжную механическую фиксацию и стабильный электрический контакт в условиях внешних воздействий.

Конструкция предусматривает многопозиционную поляризацию изолятора, исключающую перепутывание при сочленении. Исполнение «В» означает всеклиматическое применение: разъём сохраняет работоспособность в широком диапазоне температур и влажности, типичном для серии РРС3.

Подтверждённые особенности

Тип соединителя: цилиндрический, резьбовой, многоразового сочленения
Количество контактов: 32
Рабочее напряжение: до 200 В амплитудного значения
Ток на контакт: до 2 А
Частотный диапазон: до примерно 3 МГц
Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия
Сопротивление контактов: не более нескольких десятков миллиом, типовое значение порядка 30 миллиом на контакт
Минимальная наработка: порядка 1000 часов при нормальной эксплуатации
Количество циклов сочленения и расчленения: не менее 250

Применение в аппаратуре

Разъём РРС3-32-1В ориентирован на внутренний монтаж в приборную аппаратуру и блоки. Резьбовая фиксация при сочленении с розеткой обеспечивает высокую устойчивость к механическим воздействиям, что делает изделие пригодным для применения в радиоэлектронной аппаратуре, станках с числовым программным управлением, измерительных и контрольных приборах.

Благодаря всеклиматическому исполнению разъём может эксплуатироваться в условиях значительных перепадов температур и повышенной влажности, сохраняя заявленные электрические и механические характеристики. Конструкция с многопозиционной поляризацией изолятора снижает риск ошибочного подключения, что особенно важно в многоконтактных системах с высокой плотностью монтажа.
