Назначение и область применения

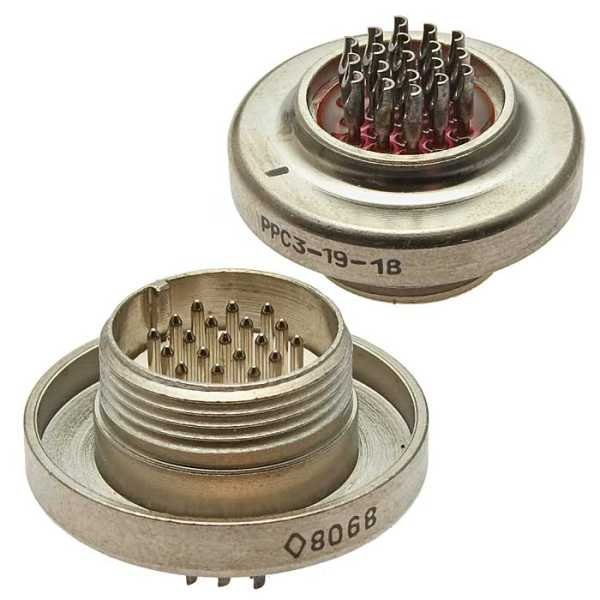

РРС3-19-1-1-В представляет собой приборную вилку цилиндрического низкочастотного соединителя, предназначенную для внутреннего монтажа с резьбовым сочленением. Изделие разработано для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также в цепях импульсных токов при напряжении до 200 В и силе тока до 2 А на контакт.

Соединитель применяется в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Вилка выполнена герметичной, без кожуха, и рассчитана на крепление к панели прибора сваркой. Ответная часть — негерметичная кабельная розетка, что обеспечивает удобство монтажа и обслуживания в составе радиоэлектронных блоков и узлов.

Технические характеристики

Соединитель РРС3-19-1-1-В имеет следующие подтверждённые параметры:

• количество контактов — 19;
• условный размер корпуса — 18;
• поляризация корпусов — одношпоночная;
• установка изоляторов — многопозиционная, позиция 1 из 12;
• сопротивление контактов — не более 30 МОм;
• суммарная токовая нагрузка — до 35 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• исполнение — всеклиматическое;
• наработка — минимум 1000 часов;
• срок сохраняемости — 25 лет.

Изделие выдерживает вибрационные нагрузки частотой до 5000 Гц при ускорении 600 метров в секунду за секунду, ударные нагрузки до 10000 метров в секунду за секунду (одиночный удар) и пониженное давление до 10 в минус двенадцатой степени миллиметров ртутного столба. Приёмка «ОС», год выпуска 85–86.

Конструктивные особенности

Покрытие контактов вилки выполнено следующим образом: штыри — никель, гнёзда — золото, либо иные варианты покрытий в соответствии с маркировкой конкретного исполнения. Присоединение проводов осуществляется пайкой к хвостовикам контактов, что обеспечивает надёжный электрический контакт и устойчивость к механическим воздействиям.

Резьбовое сочленение вилки с ответной частью гарантирует плотное и стабильное соединение, исключающее самопроизвольное разъединение при вибрациях и ударах. Герметичное исполнение вилки позволяет использовать её в условиях повышенной влажности и перепадов температур без риска нарушения электрических параметров.

Совместимость и монтаж

Вилка РРС3-19-1-1-В устанавливается на панель прибора методом сварки, что требует соответствующей подготовки посадочного места. Ответная кабельная розетка подбирается из ряда соединителей РРС3 с идентичным условным размером корпуса и количеством контактов.
