Назначение и область применения

РРС3-19-1-1-В вилка представляет собой блочную приборную вилку, входящую в семейство цилиндрических резьбовых соединителей серии РРС3. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — радиоэлектронная аппаратура специального и общего назначения, где требуется надёжное разъёмное соединение с защитой от внешних воздействий и самопроизвольного расстыковывания.

Соединитель рассчитан на монтаж к панели прибора методом сварки. Это определяет его использование в качестве стационарного вводного элемента в корпусах блоков, стоек и приборных отсеков. Резьбовое сочленение с ответной частью обеспечивает механическую стабильность контакта при вибрациях и ударных нагрузках, характерных для бортовой и промышленной аппаратуры.

Конструктивные особенности и технические характеристики

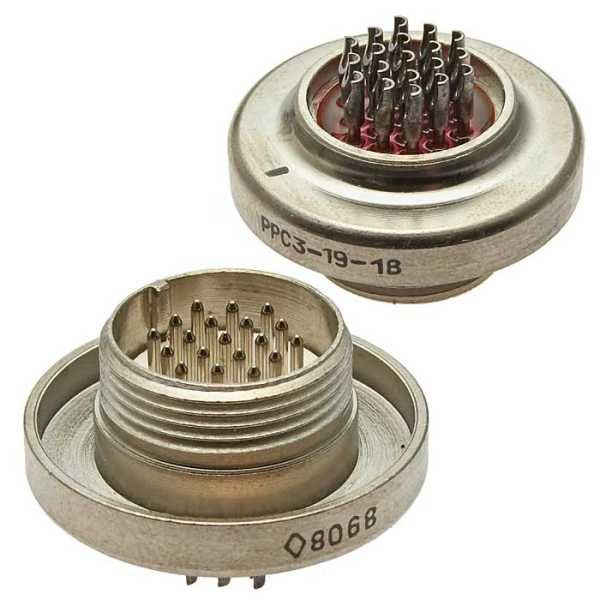

Изделие имеет 19 контактов и условный размер корпуса 18. Конструктивное исполнение — вилка приборная без кожуха (тип 1). В конструкции реализована многопозиционная поляризация изолятора в корпусе, дополненная одношпоночной поляризацией. Такое сочетание исключает ошибки при сочленении с ответными розетками и гарантирует однозначное позиционирование контактов.

Покрытие контактов — никель. Исполнение соединителя — всеклиматическое, что допускает эксплуатацию в широком диапазоне температур, влажности и атмосферных давлений. Масса изделия составляет около 22 г.

Расшифровка условного обозначения

• РРС — тип соединителя: цилиндрический резьбовой;
• 3 — порядковый номер разработки;
• 19 — количество контактов;
• 1 — конструктивное исполнение: вилка приборная без кожуха;
• 1 — характеристика: многопозиционная поляризация изолятора;
• В — покрытие контактов никелем и всеклиматическое исполнение.

Соответствие техническим условиям

Соединитель соответствует техническим условиям типа ГЭ0.364.215 ТУ и бР0.364.045 ТУ. Приёмка изделия — «5», что подтверждает прохождение установленных для данной категории продукции контрольных процедур. Год выпуска относится к периоду 85–87.

Условия эксплуатации и монтажа

Монтаж вилки выполняется к панели прибора сваркой, что предъявляет требования к подготовке посадочного места и соблюдению тепловых режимов при пайке. Перед установкой необходимо убедиться в отсутствии механических повреждений изолятора и контактной группы, а также в целостности резьбовой части корпуса.

При эксплуатации следует контролировать затяжку резьбового соединения и не допускать попадания агрессивных сред на контактные поверхности. Всеклиматическое исполнение позволяет применять соединитель в аппаратуре, работающей вне отапливаемых помещений, при условии соблюдения требований технических условий по предельным значениям температуры и влажности.
