Назначение соединителя РРС3-10А-7-1В р с/к «5»

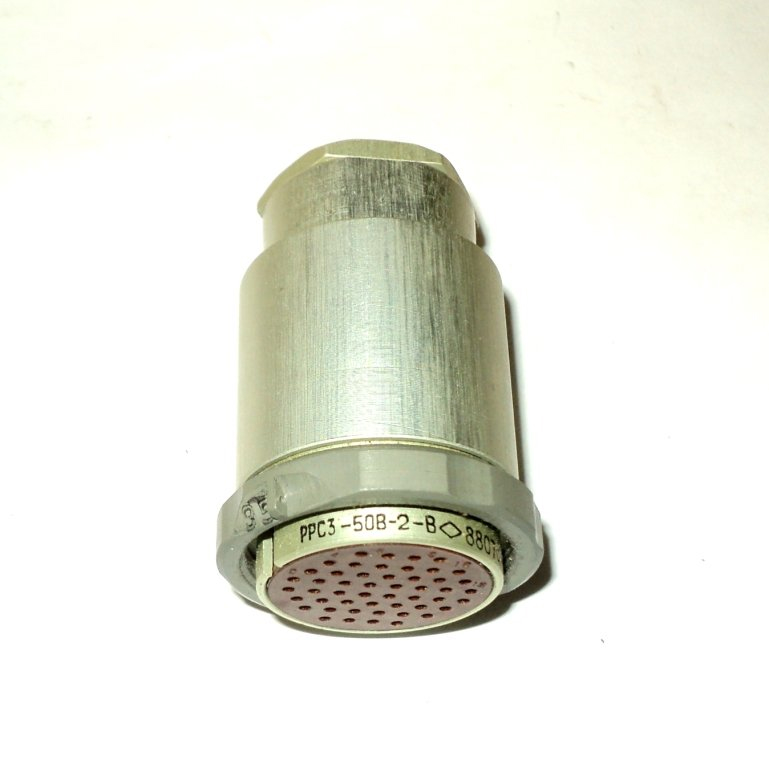

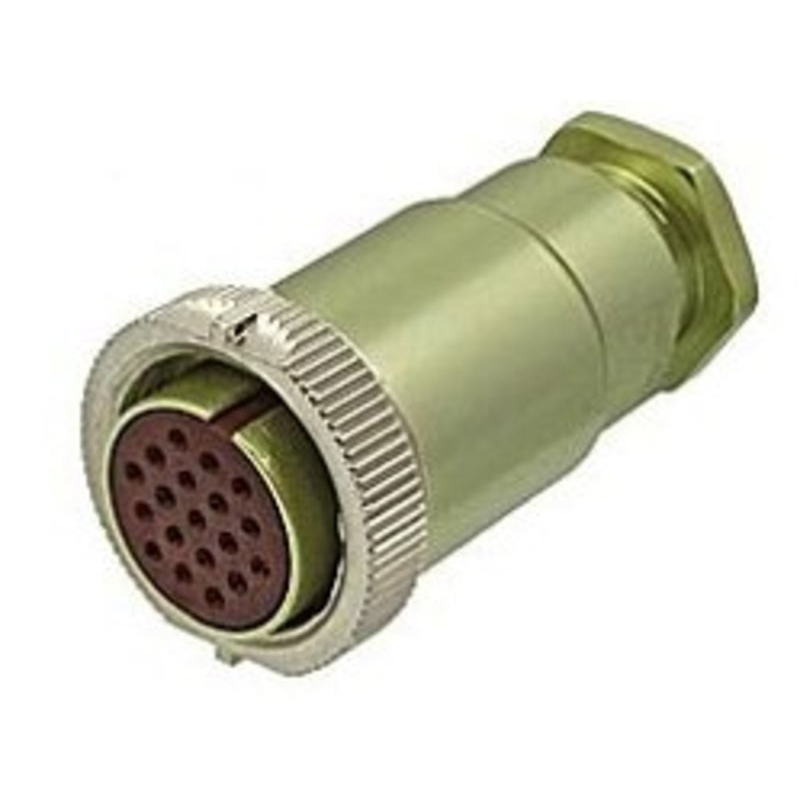

РРС3-10А-7-1В р с/к «5» — это цилиндрический низкочастотный соединитель, выполненный в виде кабельной розетки с прямым кожухом. Изделие предназначено для электрического соединения и разъединения цепей постоянного тока, переменного тока частотой до 3 МГц, а также цепей импульсных токов. Соединитель применяется в составе кабельных сборок и приборных разъёмов, где требуется компактное, механически прочное и герметичное сочленение. Кабельная розетка рассчитана на монтаж на кабель, что делает её удобной для подключения к оборудованию через ответную часть.

Артикул изделия — 20685, категория — РРС3. Соединитель выпускается во всеклиматическом исполнении, что подтверждается буквой «В» в обозначении. Приёмка «5» указывает на соответствие изделия требованиям приёмочных испытаний в установленном порядке. Год выпуска — 2017. Товар поставляется в заводской упаковке.

Конструктивные особенности и подтверждённые характеристики

Соединитель имеет 10 контактов с золотым покрытием. Золото обеспечивает стабильное и низкое переходное сопротивление, а также стойкость к коррозии при длительной эксплуатации. Одношпоночная поляризация и многопозиционная установка изолятора в позицию «1» исключают ошибку при сочленении: ответная часть может быть соединена только в единственно правильном положении.

Основные электрические параметры изделия:

• Максимальное рабочее напряжение — до 200 В.
• Ток на одиночный контакт — до 2 А.
• Суммарный ток на соединитель — до 15 А.
• Сопротивление контактов — не более 30 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Перечисленные значения подтверждены в имеющемся описании и определяют область допустимых электрических режимов. Превышение указанных токов и напряжений не допускается.

Условия эксплуатации и ресурс

Всеклиматическое исполнение соединителя позволяет эксплуатировать его при температурах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при воздействии вибраций в диапазоне от 1 до 5000 Гц с ускорением до 600 метров на секунду в квадрате, а также при ударах. Такие параметры делают соединитель пригодным для применения в жёстких условиях, включая подвижную и вибронагруженную технику.

Ресурсные показатели изделия:

1. Количество соединений и разъединений — до 250 циклов.
2. Наработка — не менее 1000 часов.
3. Срок хранения — до 25 лет.

Область применения

Благодаря сочетанию низкочастотного диапазона до 3 МГц, десяти контактов и всеклиматического исполнения соединитель РРС3-10А-7-1В р с/к «5» применяется в кабельных линиях передачи сигналов и питания, в приборах и блоках, где требуется надёжное многоконтактное сочленение. Прямой кожух кабельной розетки упрощает прокладку и фиксацию кабеля. Многопозиционная установка изолятора и шпоночная поляризация особенно важны при большом числе контактов, поскольку исключают повреждение цепей при ошибочном подключении.

Изделие поставляется в заводской упаковке, без указания производителя в предоставленных данных. Комплектация ограничивается самим соединителем; сведения о дополнительных аксессуарах, гарантийных обязательствах и стране производства в исходных данных отсутствуют и в настоящем описании не приводятся. При монтаже следует учитывать допустимые электрические нагрузки и температурный диапазон, указанные выше.
