Назначение соединителя

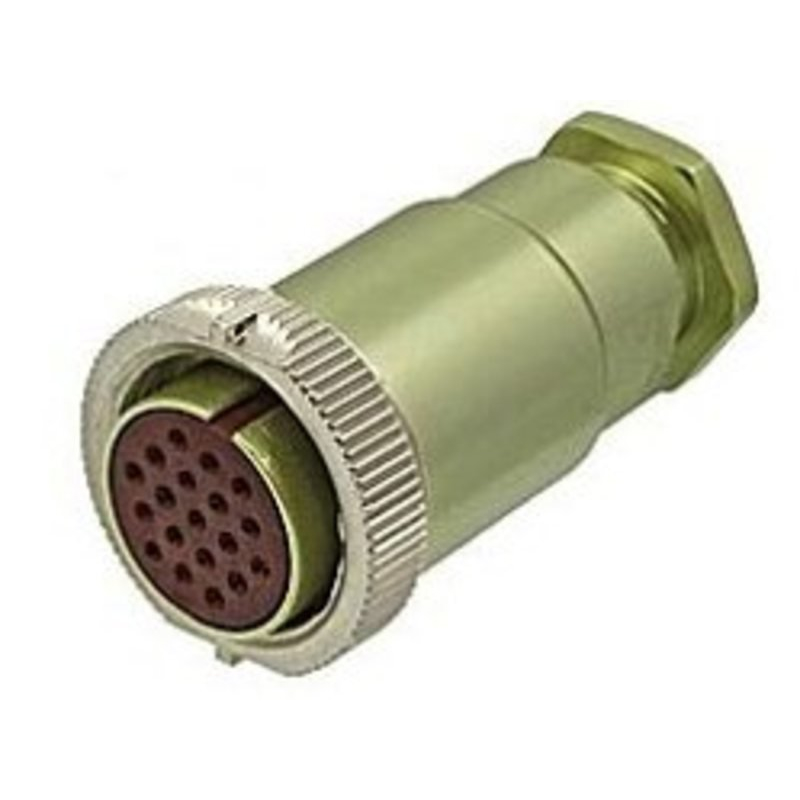

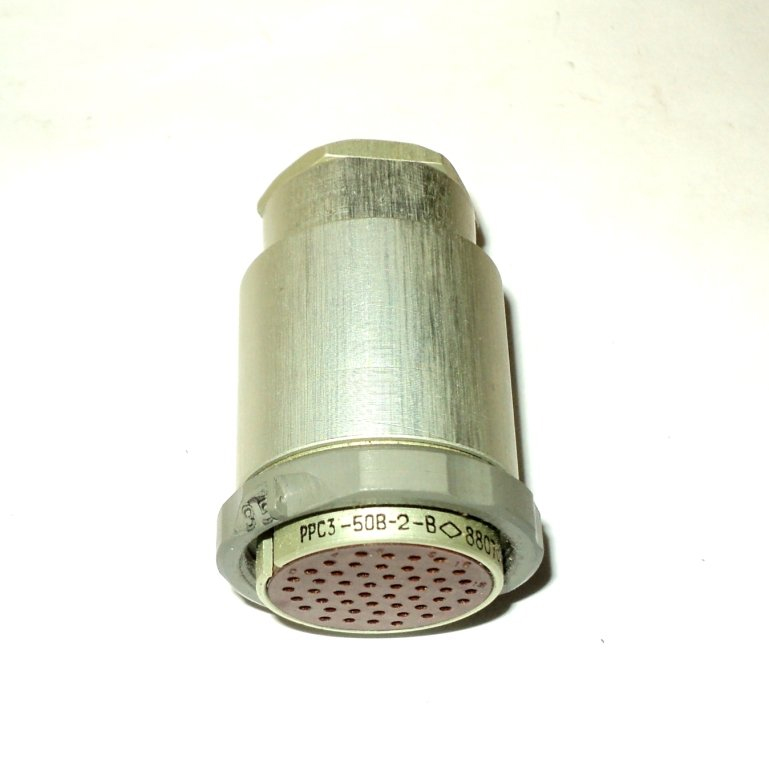

РРС3-10А-7-1В р с/к «5» — цилиндрический низкочастотный соединитель, выпускаемый в виде розетки кабельной с прямым кожухом. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсных токов. Соединитель применяется в составе кабельных сборок и приборных разъёмов, где требуется надёжное механическое и электрическое соединение при воздействии внешних дестабилизирующих факторов.

Артикул изделия — 20684, категория — РРС3. Поставка осуществляется в заводской упаковке.

Конструктивные особенности

Соединитель имеет 10 контактов с золотым покрытием. Применена одношпоночная поляризация корпусов, исключающая неправильное сочленение, а также многопозиционная установка изоляторов — позиция «1». Такое исполнение предотвращает ошибки при соединении и обеспечивает стабильность электрических параметров.

Присоединение проводов к контактам выполняется пайкой. Прямой кожух розетки облегчает монтаж в стеснённых условиях и фиксацию кабеля.

Технические характеристики

• Максимальное рабочее напряжение — 200 В.
• Ток на одиночный контакт — до 2 А.
• Суммарный ток на соединитель — до 15 А.
• Сопротивление контактов — не более 30 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 250.
• Минимальная наработка — 1000 часов.
• Срок хранения — от 15 до 25 лет.
• Присоединение проводов — пайка.

Условия эксплуатации и приёмка

Соединитель изготовлен во всеклиматическом исполнении, что допускает его применение при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибраций в диапазоне от 1 до 5000 Гц с ускорением до 600 метров на секунду в квадрате, а также к ударам.

Приёмка изделия — «5». Год выпуска — 2017.

Область применения

Благодаря всеклиматическому исполнению, расширенному диапазону рабочих температур и стойкости к механическим нагрузкам соединитель РРС3-10А-7-1В р с/к «5» применим в бортовой и наземной аппаратуре, промышленном оборудовании и системах, где требуется коммутация цепей постоянного, переменного и импульсного тока. Многопозиционная установка изоляторов и одношпоночная поляризация делают его удобным при многократных сочленениях в условиях ограниченного доступа.
