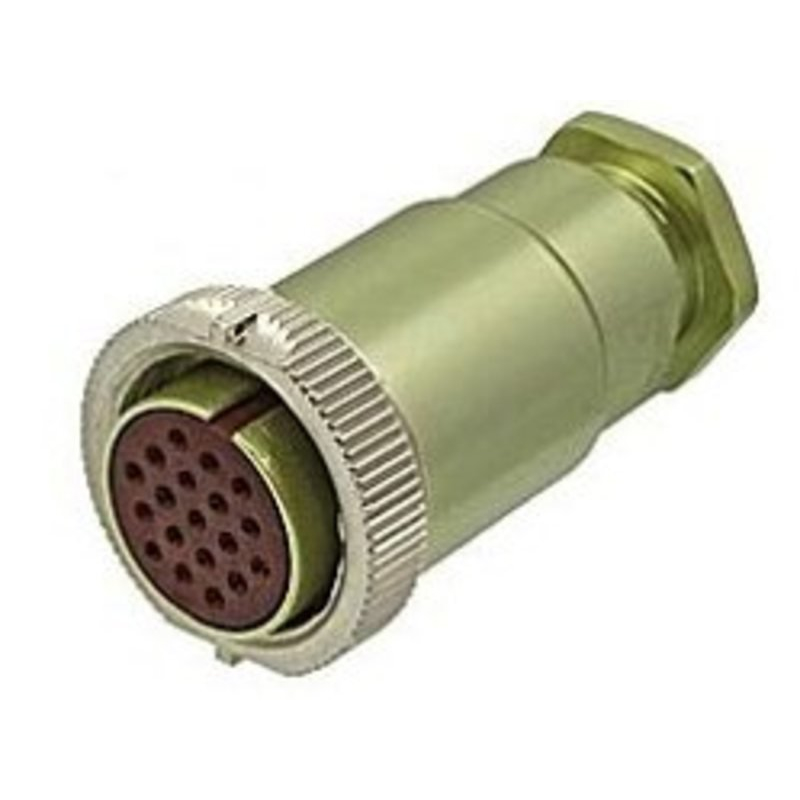

РРС3-10А-7-1В р с/к 2015г «5»

Цена:

4750 ₽

В наличии: 13 шт.

Заводская упаковка

Технические характеристики

РРС3‑10А‑7‑1В «с/к 5» — это цилиндрический низкочастотный кабельный разъём (розетка) российской серии РРС, предназначенная для использования в электрических цепях постоянного, переменного и импульсного токов. Ниже — кратко по основным параметрам и конструкции.

Разъём применяется в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц, а также импульсных токов. Исполнение «В» — всеклиматическое, то есть изделие рассчитано на работу в широком диапазоне внешних воздействий (температура, вибрация, удары).

РРС3 — тип соединителя, серия цилиндрических низкочастотных разъёмов.
10 — общее количество контактов в изоляторе.
А — золотое покрытие контактов, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
7 — конструктив: кабельная розетка с прямым кожухом, монтируется на кабеле.
1 — многопозиционная поляризация изолятора (одна шпонка + несколько позиций установки), что предотвращает перестыковку при одинаковых корпусах.
В — всеклиматическое исполнение.

Обозначение «с/к 5» обычно указывает на тип контактной части (гнёзда), но детали по внутренней конструкции контактов зависят от конкретного производителя и ТУ (например, ГЕ0.364.215 ТУ).

Максимальное рабочее напряжение — до 200 В (амплитудное значение).
Ток на один контакт — до 2 А, суммарный ток на весь соединитель — до 15 А.
Сопротивление контактов — не более 30 мОм.
Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Температурный диапазон окружающей среды — примерно от −60 °C до +100 °C.
Рассчитан на синусоидальную вибрацию в диапазоне частот 1…5000 Гц и на механические удары.
Минимальная наработка — порядка 1000 часов, количество циклов сочленения‑расчленения — до 250 раз.

Описание

Назначение разъёма РРС3-10А-7-1В

РРС3-10А-7-1В р с/к «5» — цилиндрический низкочастотный кабельный разъём (розетка) российской серии РРС. Изделие предназначено для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Разъём применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надёжная коммутация при частоте сигнала до 3 МГц.

Кабельное исполнение означает, что разъём монтируется непосредственно на кабеле и служит для подключения аппаратуры через ответную часть. Такое решение типично для бортовых, стационарных и переносных устройств, где важны компактность, механическая прочность и устойчивость к внешним воздействиям.

Расшифровка обозначения и особенности конструкции

Маркировка РРС3-10А-7-1В содержит несколько смысловых блоков, каждый из которых описывает конкретную характеристику изделия.

РРС3 — тип соединителя, серия цилиндрических низкочастотных разъёмов.
10 — общее количество контактов в изоляторе.
А — золотое покрытие контактов, обеспечивающее низкое переходное сопротивление и коррозионную стойкость.
7 — конструктивное исполнение: кабельная розетка с прямым кожухом, монтируется на кабеле.
1 — многопозиционная поляризация изолятора (одна шпонка и несколько позиций установки), что предотвращает перестыковку разъёмов с одинаковыми корпусами.
В — всеклиматическое исполнение, рассчитанное на широкий диапазон внешних воздействий: температуру, вибрацию, удары.
«с/к 5» — обозначение контактной части (гнёзда); конкретные детали внутренней конструкции контактов зависят от производителя и технических условий, например ГЕ0.364.215 ТУ.

Приёмка «5» и год выпуска 2015 указаны в характеристиках товара. Изделие поставляется в заводской упаковке.

Технические характеристики и применение

Разъём рассчитан на работу в электрических цепях с максимальным рабочим напряжением до 200 В (амплитудное значение). Ток на один контакт достигает 2 А, суммарный ток на весь соединитель — до 15 А. Сопротивление контактов составляет не более 30 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Температурный диапазон окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия. Изделие рассчитано на синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц и на механические удары. Минимальная наработка составляет порядка 1000 часов, количество циклов сочленения и расчленения — до 250 раз.

Благодаря всеклиматическому исполнению разъём востребован в аппаратуре, работающей в сложных условиях эксплуатации: на подвижных объектах, в полевых и промышленных установках, в системах связи и управления. Золотое покрытие контактов повышает стабильность электрического соединения при частых коммутациях и воздействии агрессивных факторов среды.

Область применения

РРС3-10А-7-1В р с/к «5» применяется для подключения кабельных линий к блокам и модулям радиоэлектронной аппаратуры. Основные сценарии использования:

Коммутация цепей питания и сигнальных линий постоянного и переменного тока.
Передача импульсных сигналов в измерительных и управляющих трактах.
Соединение узлов аппаратуры, подверженной вибрации и ударам.
Эксплуатация в условиях широкого диапазона температур и повышенной влажности.

Изделие относится к категории комплектующих, для которых важны предсказуемые электрические параметры и механическая надёжность. Многопозиционная поляризация изолятора исключает ошибочное сочленение с похожими ответными частями, что снижает риск повреждения аппаратуры при монтаже.
