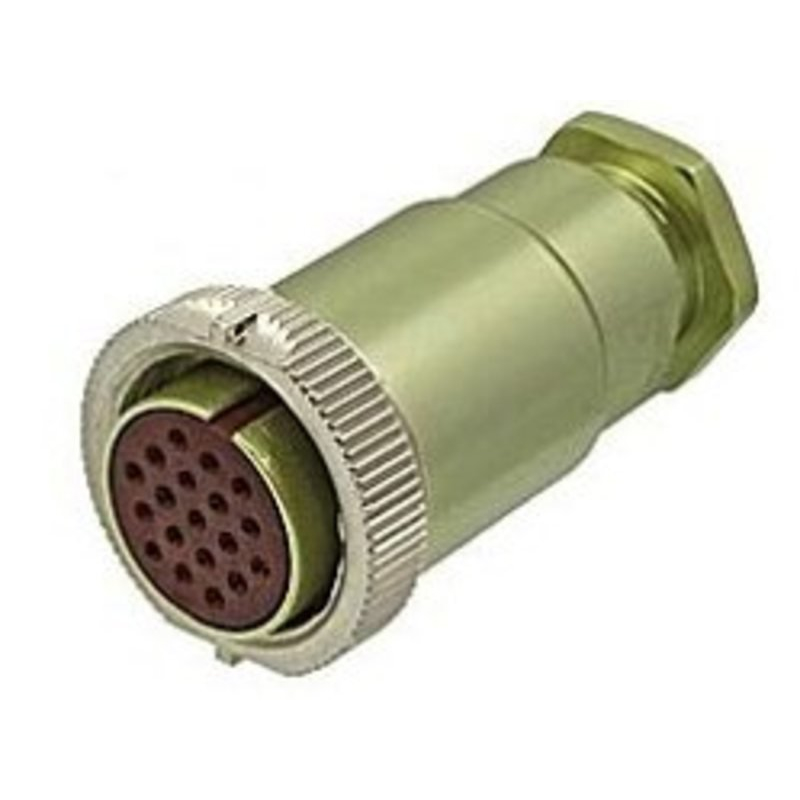

Назначение разъёма РРС3-10А-1В р с/к «5»

РРС3-10А-1В р с/к «5» (артикул 20681) — цилиндрический низкочастотный соединитель российской серии РРС3, предназначенный для надёжного соединения электрических цепей в радиоэлектронной аппаратуре. Изделие применяется во внутренних цепях приборов для коммутации постоянного, переменного (частотой до 3 МГц) и импульсного тока. Разъём используется как в аппаратуре специального, так и общего назначения, где требуется стабильный электрический контакт при воздействии внешних механических и климатических факторов.

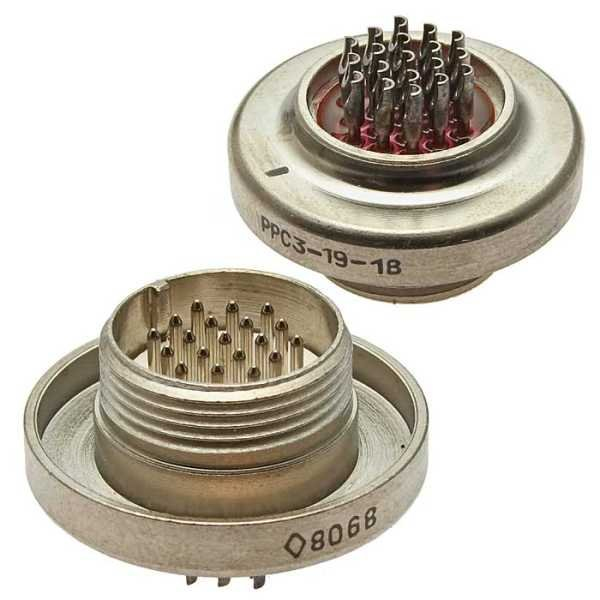

Розетка приборная без кожуха монтируется непосредственно на корпусе прибора. Резьбовой вид сочленения обеспечивает механическую фиксацию ответной части и устойчивость соединения к вибрационным и ударным нагрузкам.

Расшифровка обозначения

Маркировка товара содержит полную информацию о конструктивных и эксплуатационных параметрах изделия:

• РРС3 — тип и серия соединителя;
• 10 — число контактов;
• А — золотое покрытие контактов;
• 1В — розетка приборная без кожуха с всеклиматическим исполнением;
• р с/к «5» — розетка с контрольным приёмом, вид приёмки «5» по техническим условиям ТУ ГЕ0.364.215ТУ.

Поляризация изолятора многопозиционная и охватывает положения с 1 по 12, что исключает ошибку при сочленении и обеспечивает правильное подключение цепей.

Подтверждённые технические характеристики

Изделие имеет 10 контактов. Рабочее напряжение составляет до 200 В, ток на контакт — до 2 А. Сопротивление контактов не превышает 30 МОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Условный размер корпуса — около 14 мм. Климатическое исполнение всеклиматическое, рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Подключение проводов выполняется пайкой. Разъём выдерживает вибрацию с частотой до 5000 Гц при ускорении 600 метров на секунду в квадрате и удары с ускорением до 10000 метров на секунду в квадрате. Наработка составляет не менее 1000 часов, срок сохраняемости — 25 лет.

Основные параметры

• Число контактов: 10;
• Покрытие контактов: золото;
• Рабочее напряжение: до 200 В;
• Ток на контакт: до 2 А;
• Сопротивление контактов: не более 30 МОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Условный размер корпуса: около 14 мм;
• Вид сочленения: резьбовой;
• Подключение проводов: пайка;
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия;
• Наработка: не менее 1000 часов;
• Срок сохраняемости: 25 лет.

Применение и условия эксплуатации

Разъём РРС3-10А-1В р с/к «5» востребован в производстве радиоэлектронной аппаратуры, измерительных приборов и устройств специального назначения. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и при повышенных механических нагрузках. Вид приёмки «5» подтверждает контроль качества по ТУ ГЕ0.364.215ТУ.

Год выпуска указанной позиции — 2019. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность контактов и изоляционных элементов при транспортировке и хранении.
