Назначение и область применения

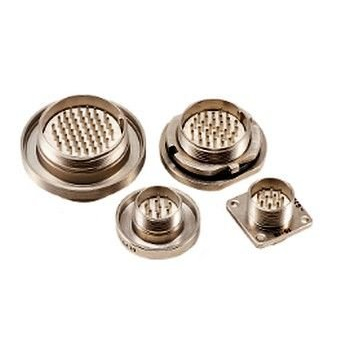

РРС3-10-1-3-В вилка представляет собой блочную приборную вилку цилиндрического низкочастотного разъёма советского производства. Изделие предназначено для соединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Разъём обеспечивает надёжное коммутационное соединение при монтаже на панель и используется в составе ответных пар с кабельными розетками серии РРС3.

Благодаря герметичному металлическому корпусу и всеклиматическому исполнению, вилка подходит для применения в аппаратуре, эксплуатируемой в жёстких условиях: при значительных перепадах температур, повышенной влажности, вибрационных и ударных нагрузках, а также в разреженной атмосфере. Изделие востребовано при ремонте, обслуживании и комплектации радиоэлектронных устройств, где требуется сохранение исходных схемотехнических и посадочных параметров соединителей.

Основные технические характеристики

Разъём рассчитан на рабочее напряжение до 200 В амплитудного значения при частоте до 3 МГц. Допустимый ток на один контакт составляет до 2 А, суммарный ток — до 6 А. Контактная группа включает 10 круглых штыревых контактов диаметром 1 мм, изготовленных из латуни с никелевым покрытием. Сопротивление электрического контакта не превышает 30 мОм, сопротивление изоляции — не менее 5000 МОм.

• Номинальное рабочее напряжение: до 200 В амплитудного значения
• Диапазон рабочих частот: до 3 МГц
• Ток на контакт: до 2 А
• Суммарный ток: до 6 А
• Количество контактов: 10
• Диаметр контактов: 1 мм
• Материал контактов: латунь с никелевым покрытием
• Сопротивление контактов: не более 30 мОм
• Сопротивление изоляции: не менее 5000 МОм

Конструктивные особенности

Корпус вилки выполнен из металла без дополнительного покрытия и имеет герметичное исполнение. Наружный диаметр корпуса составляет 25 мм, высота — 19,2 мм. Для правильной ориентации при сочленении предусмотрена одношпоночная поляризация, исключающая ошибочное подключение ответной части. Присоединительная резьба M14x0,75 рассчитана на использование накидной гайки кабельной розетки.

Изолятор изготовлен из стекла розового цвета, что обеспечивает высокие диэлектрические свойства и стойкость к температурным воздействиям. Монтаж вилки на панель осуществляется сваркой и пайкой контактов. Конструкция не предусматривает уплотнительной втулки и кожуха, что упрощает компоновку в ограниченном пространстве приборных отсеков.

Условия эксплуатации и надёжность

Изделие выполнено в климатическом исполнении В — всеклиматическом. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Вилка сохраняет работоспособность при относительной влажности воздуха до 98 процентов при температуре плюс 35 градусов Цельсия и при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

По устойчивости к механическим воздействиям разъём выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 60 g, многократные удары с ускорением до 1000 g и акустические шумы с уровнем звукового давления 170 дБ. Ресурс изделия составляет 250 сочленений-расчленений, наработка — 1000 часов.

• Климатическое исполнение: В, всеклиматическое
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Относительная влажность: до 98 процентов при плюс 35 градусах Цельсия
• Пониженное давление: до 1,3 на 10 в минус четвёртой степени Па
• Вибрация: 1–5000 Гц при ускорении 60 g
• Ударные нагрузки: до 1000 g
• Акустический шум: до 170 дБ
• Ресурс: 250 сочленений
• Наработка: 1000 часов

Совместимость и соответствие

Вилка РРС3-10-1-3-В предназначена для сочленения с кабельными розетками серии РРС3. Изделие соответствует техническим условиям ТУ ГЕ0.364.215. Категория приёмки — «5», что подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями для данной группы соединителей. Год выпуска партии — 1985–1987.

Артикул изделия — 40767. Страна производства — СССР. Комплектация и гарантийные обязательства не указаны.
